Installationsrichtlinien für DC-Aufbau
Im folgenden sind allgemeine Installationsrichtlinien für DC-Aufbau aufgeführt. Die Richtlinien
können Sie in Bild 2-13 nachvollziehen.
Installieren Sie einen Einzeltrennschalter (1), der die Stromzufuhr zur CPU sowie zu allen
Eingangs- und Ausgangsstromkreisen (Laststromkreisen) unterbrechen kann.
Installieren Sie Überstromschutzvorrichtungen für die Stromversorgung der CPU (2), für
die Ausgänge (3) und Eingänge (4). Zusätzlich können Sie jeden Ausgang einzeln absi-
chern. Ein externer Überstromschutz für die Eingänge ist nicht nötig, wenn Sie die Ge-
berversorgung (24 V DC) der Micro-SPS einsetzen. Diese Geberversorgung ist intern
strombegrenzt.
Stellen Sie sicher, daß die DC-Versorgung ausreichend stoßspannungsfest ist, damit die
Spannung auch während plötzlich auftretender Lastschwankungen konstant gehalten
wird. Eventuell ist eine externe kapazitive Last (5) nötig.
Versehen Sie ungeerdete DC-Versorgungen mit einem Widerstand und einem Konden-
sator (6), die von der Spannungsquelle bis zur Erdung parallel geschaltet sind. Der Wi-
derstand sorgt für einen Kriechstromweg, der statische Aufladungen verhindert. Der Kon-
densator nimmt hochfrequente Störströme auf. Typische Werte sind 1 MΩ und 4700 pF.
Sie können auch ein geerdetes DC-System aufbauen, indem Sie die DC-Versorgung
erden (7).
Verbinden Sie alle Erdungsklemmen der S7-200 mit der nächsten verfügbaren Erdung
(8), um die höchstmögliche Störfestigkeit zu erreichen. Es wird empfohlen, alle Erdungs-
klemmen einzeln anzuschließen. Verwenden Sie hierzu Leitungen mit einem Querschnitt
von 1,5 mm
Legen Sie 24-V-Gleichstrom nur aus Stromquellen an, die sichere elektrische Trennung
von 120/230-V-Wechselstrom und ähnlichen Gefahrenquellen bieten.
Sichere elektrische Trennung wird beispielsweise in folgenden Normen definiert:
PELV (protected extra low voltage) gemäß EN 60204-1
Klasse 2 oder Stromkreis mit begrenzter Spannung/Strom gemäß UL 508
L1
N
PE
24 V DC

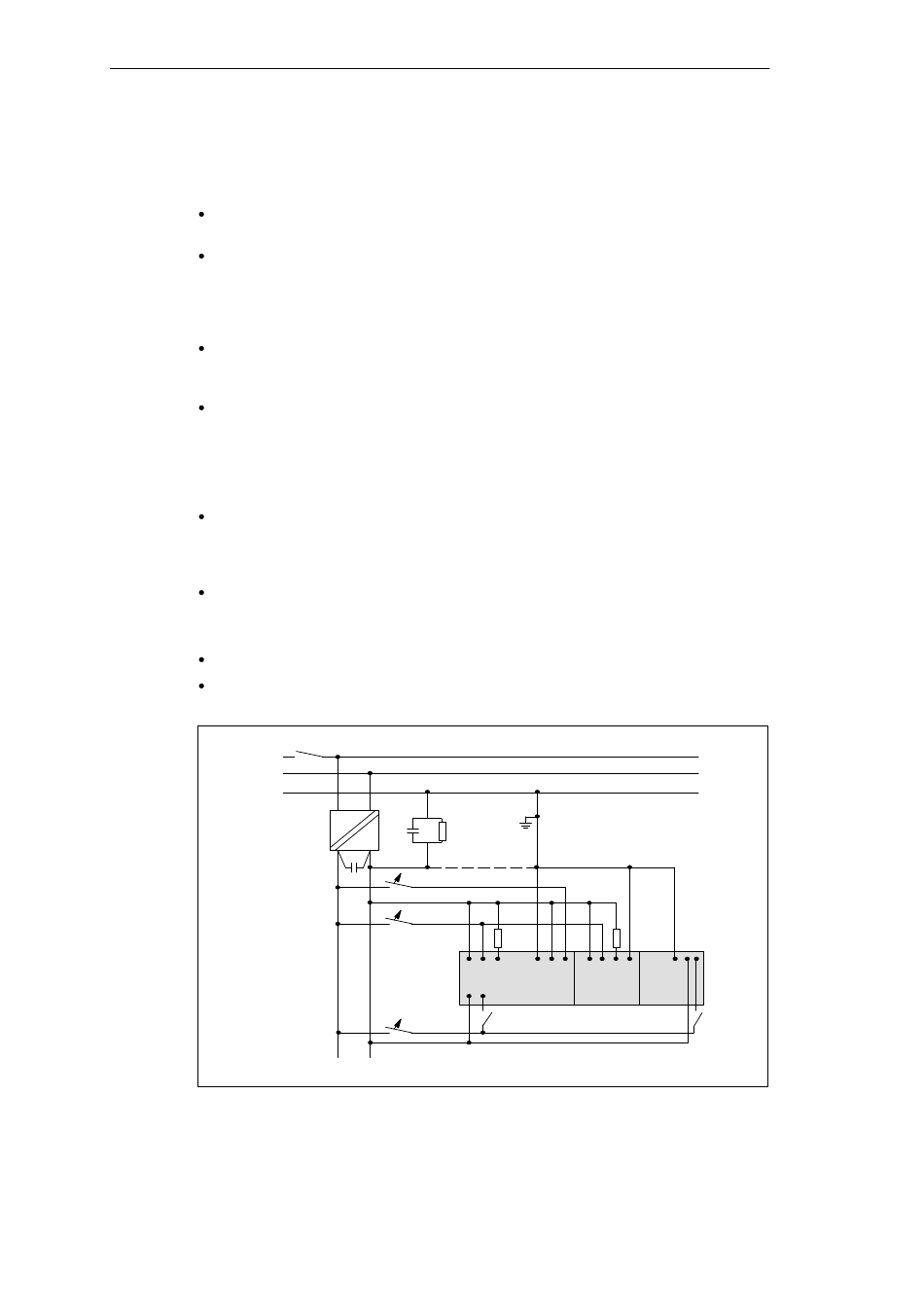

Bild 2-13 Isolierter DC-Aufbau
