Siemens SIMATIC S7-200 Systemhandbuch Seite 17

Anforderungen an die Hutschiene
Die S7-200 CPUs und die Erweiterungsmodule können auf einer Hutschiene (DIN
EN 50 022) montiert werden. Bild 2-3 zeigt die Abmessungen einer Standard-Hutschiene.

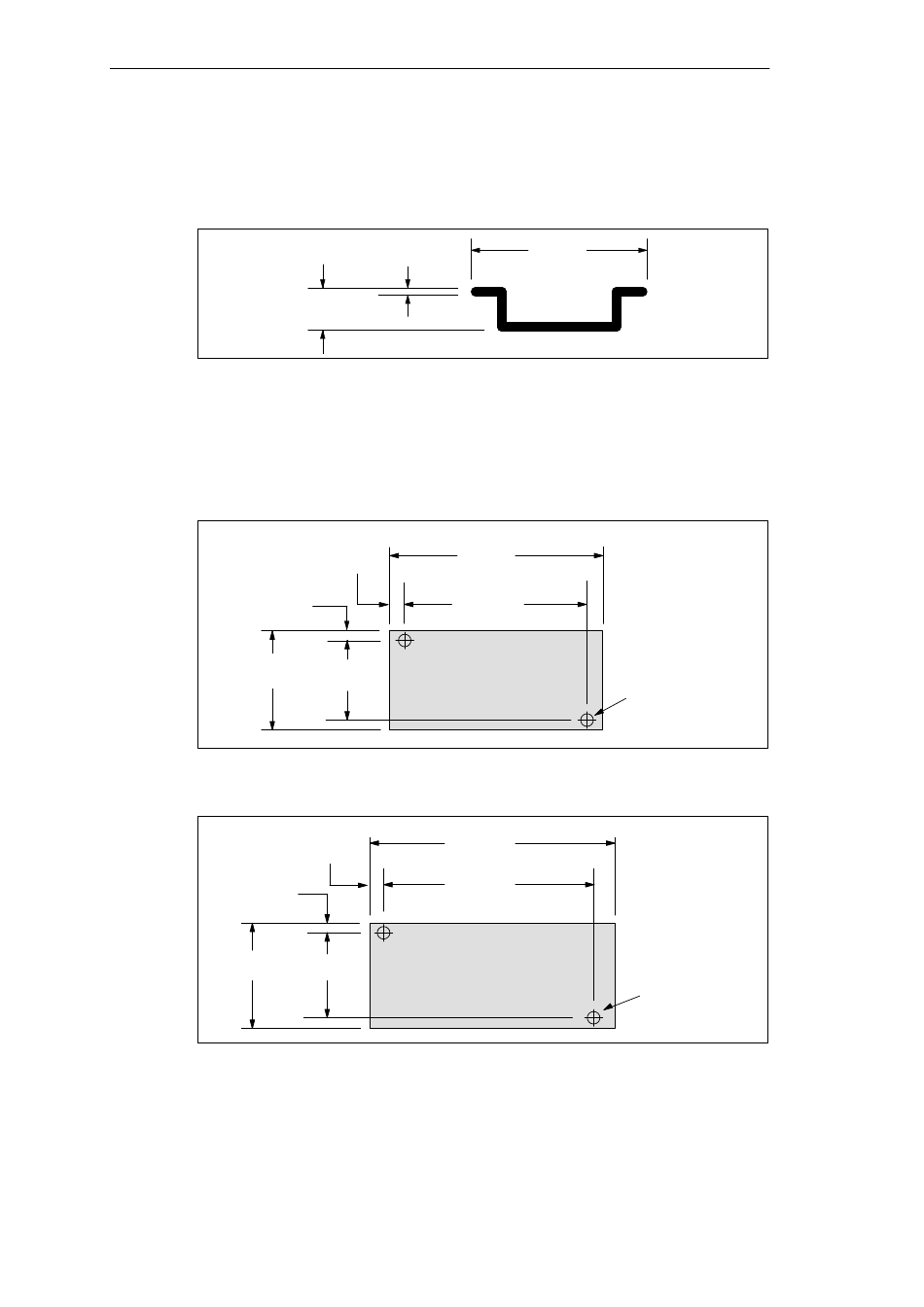

Bild 2-3 Abmessungen einer Standard-Hutschiene
Abmessungen für den Einbau in eine Schalttafel
Die S7-200 CPUs und die Erweiterungsmodule sind mit Bohrungen versehen, die den Ein-
bau in eine Schalttafel erleichtern. Die Bilder 2-4 bis 2-8 zeigen die Abmessungen für die
verschiedenen Geräte der S7-200 bei Montage in einer Schalttafel.
6,4 mm
80 mm
Bild 2-4 Abmessungen für die Montage der CPU S7-212
6,4 mm
80 mm
Bild 2-5 Abmessungen für die Montage der CPU S7-214
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
1,0 mm
7,5 mm
6,4 mm
160 mm
147,3 mm
67,3 mm
S7-212
6,4 mm 197 mm
184,3 mm
67,3 mm
S7-214
Installieren einer Micro-SPS S7-200
35 mm
Bohrungen
(M4)
Bohrungen
(M4)
2-3
