Einführung in die Micro-SPS S7-200
Erweiterungsmodul
Das Zentralgerät S7-200 verfügt über eine bestimmte Anzahl integrierter Ein- und Ausgänge.
Mittels eines Erweiterungsmoduls können sie zusätzliche Ein- und Ausgänge bereitstellen.

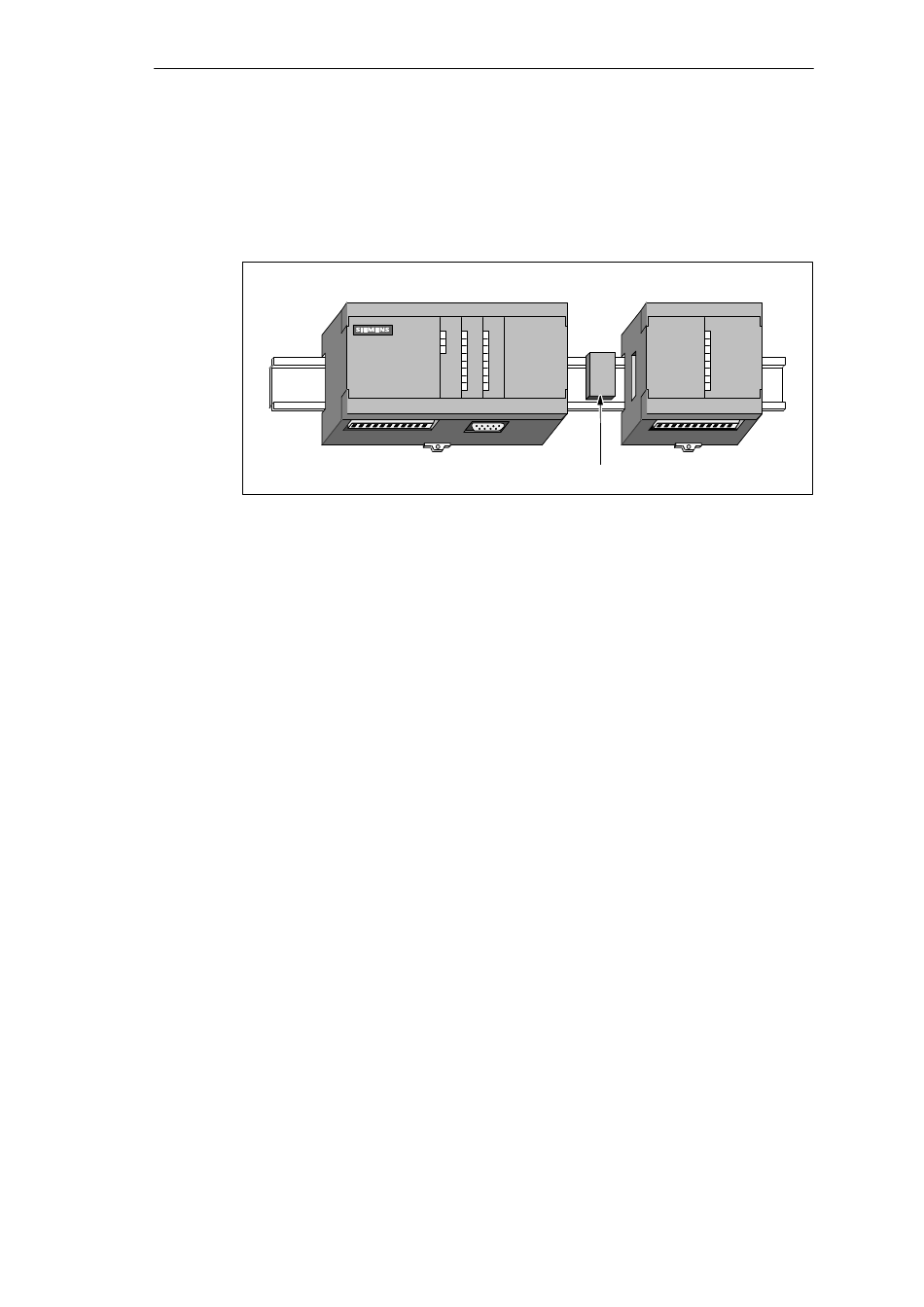

Bild 1-6 zeigt ein Erweiterungsmodul und den im Lieferumfang enthaltenen Busverbinder, mit
dem Sie das Erweiterungsmodul an das Zentralgerät anschließen.
Bild 1-6
CPU mit einem Erweiterungsmodul
1-6
Zentralgerät S7-200
SF
I0.0
Q0.0
I0.1
Q0.1
RUN
STOP
I0.2
Q0.2
Q0.3
I0.3
I0.4
Q0.4
Q0.5
I0.5
I0.6
SIMATIC
I0.7
S7-200
Erweiterungsmodul
Busverbinder
Automatisierungssystem S7-200, Systemhandbuch
