Arbeiten mit dem Assistenten zum Konfigurieren des TD 200
STEP 7-Micro/WIN bietet Ihnen einen "Assistenten", mit dem Sie ganz bequem den Parame-
terbaustein und die Meldungen im Datenspeicher der S7-200 CPU konfigurieren können.
Der TD 200-Assistent schreibt den Parameterbaustein und die Meldungstexte automatisch in
den Datenbaustein-Editor, nachdem Sie alle Optionen ausgewählt und die Meldungen einge-
geben haben. Den Datenbaustein können Sie dann in die CPU laden. Ausführliche Informa-
tionen zum TD 200 entnehmen Sie dem SIMATIC Textdisplay TD 200 Benutzerhandbuch .
Zum Erstellen des Parameterbausteins und der Meldungen für das TD 200 gehen Sie fol-
gendermaßen vor:
1. Wählen Sie den Menübefehl Extras
2. Klicken Sie auf die Schaltfläche "Weiter >" oder wählen Sie einen bestehenden Parame-
terbaustein aus dem aufklappbaren Listenfeld aus und folgen Sie den schrittweisen An-
leitungen zum Erstellen bzw. Bearbeiten eines Parameterbausteins für das TD 200 im
Variablenspeicher.
Sie können jederzeit auf die Schaltfläche "< Zurück" klicken, um zum vorherigen Dialog-
feld zurückzukehren und die dort definierten Parameter einzusehen oder zu ändern.
3. Nachdem Sie alle Dialogfelder ausgefüllt haben, bestätigen Sie Ihre Eingaben mit "Been-
den" und speichern so den Parameterbaustein. Sie können sich den eingerichteten Para-
meterbaustein im Datenbaustein-Editor anzeigen lassen.
Wenn Sie alle Bausteine in die S7-200 CPU laden, wird der Datenbaustein, der den
Parameterbaustein für das TD 200 enthält, im Speicher der CPU abgelegt, wo er vom
TD 200 gelesen werden kann.
STEP 7-Micro/WIN - c:\microwin\projekt1.prj
Projekt Bearbeiten Ansicht CPU Testen Extras Einrichten Fenster Hilfe
Assistent für die Konfiguration des TD 200

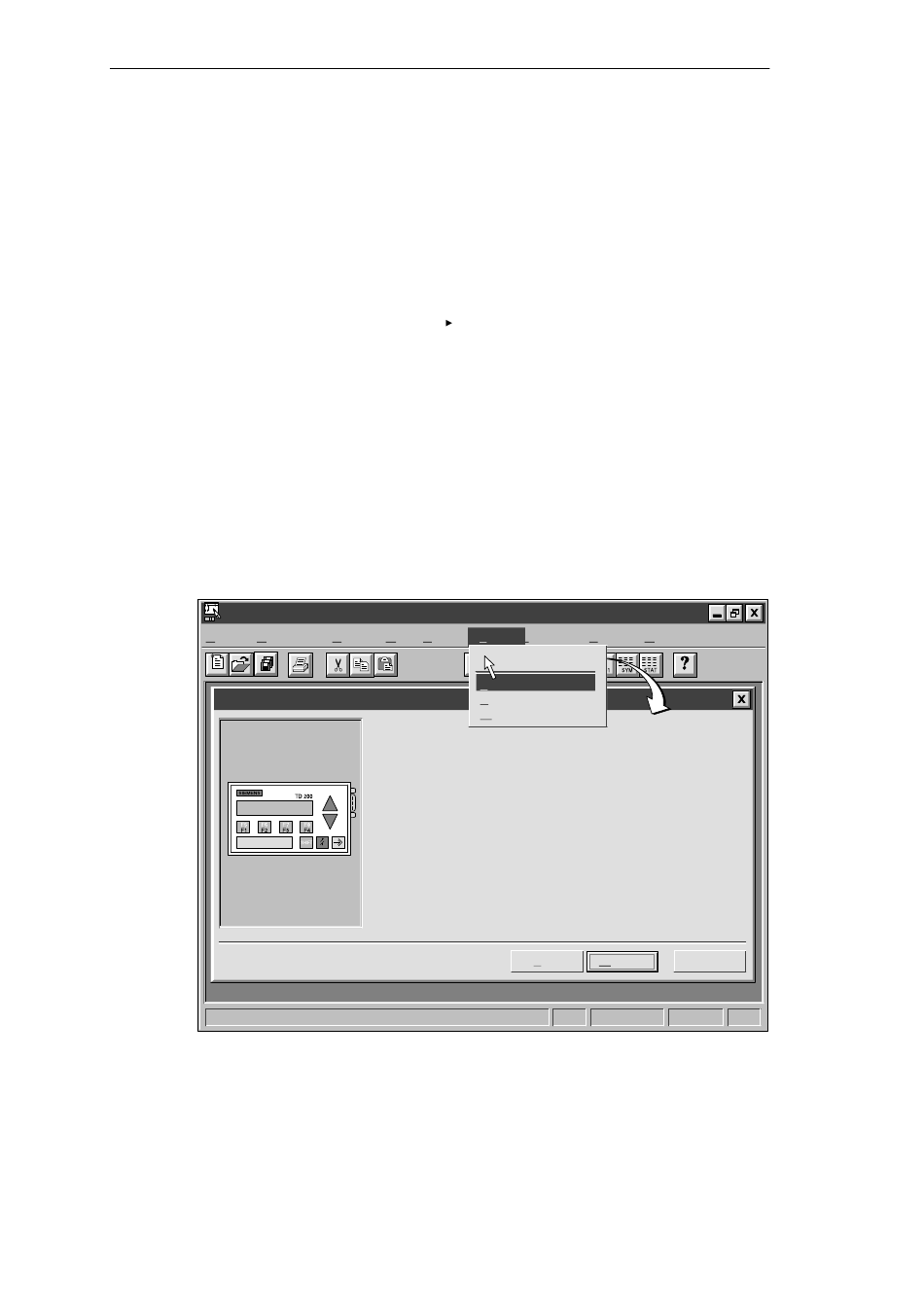

Bild 5-3 Aufrufen des TD 200-Assistenten
Automatisierungssystem S7-200, Systemhandbuch
C79000-G7000-C230-02
Erweiterte Funktionen in STEP 7-Micro/WIN
TD 200-Assistent... (siehe Bild 5-3).
Extras
Operations-Assistent...
TD 200-Assistent...
Projektfunktionen...
Werkzeuge ergänzen...
Mit diesem Assistenten können Sie Meldungen für das TD 200 schnell
und einfach konfigurieren. Haben Sie alle Daten eingegeben, erzeugt
der Assistent den Code für den Datenbaustein.
Wenn Sie mit dem Konfigurieren von Meldungen für das TD 200
beginnen möchten, klicken Sie auf "Weiter".
< Zurück Weiter > Abbrechen
1, 1
5-3
