Messzyklen - Siemens SINUMERIK 828D Programmierhandbuch

4.24.2

Messzyklen

Messzyklen
Ein Messzyklus ist ein vordefiniertes NC-Programm, in dem ein bestimmter Messvorgang, wie z.
B. das Bestimmen des Innendurchmessers eines zylindrischen Werkstücks, allgemeingültig
programmiert ist. Die Anpassung an die konkrete Messsituation erfolgt über Parameter, die dem
Zyklus beim Aufruf übergeben werden.
Messzyklen stehen für Werkstück- und Werkzeugmessungen in den Technologien Drehen
und Fräsen zur Verfügung.
Werkstückmessung
Für die Werkstückmessung wird ein Messtaster wie ein Werkzeug an das eingespannte
Werkstück herangefahren und die Messwerte werden erfasst. Durch den flexiblen Aufbau
der Messzyklen lassen sich nahezu alle in einer Fräs- oder Drehmaschine zu lösenden
Messaufgaben bewältigen.

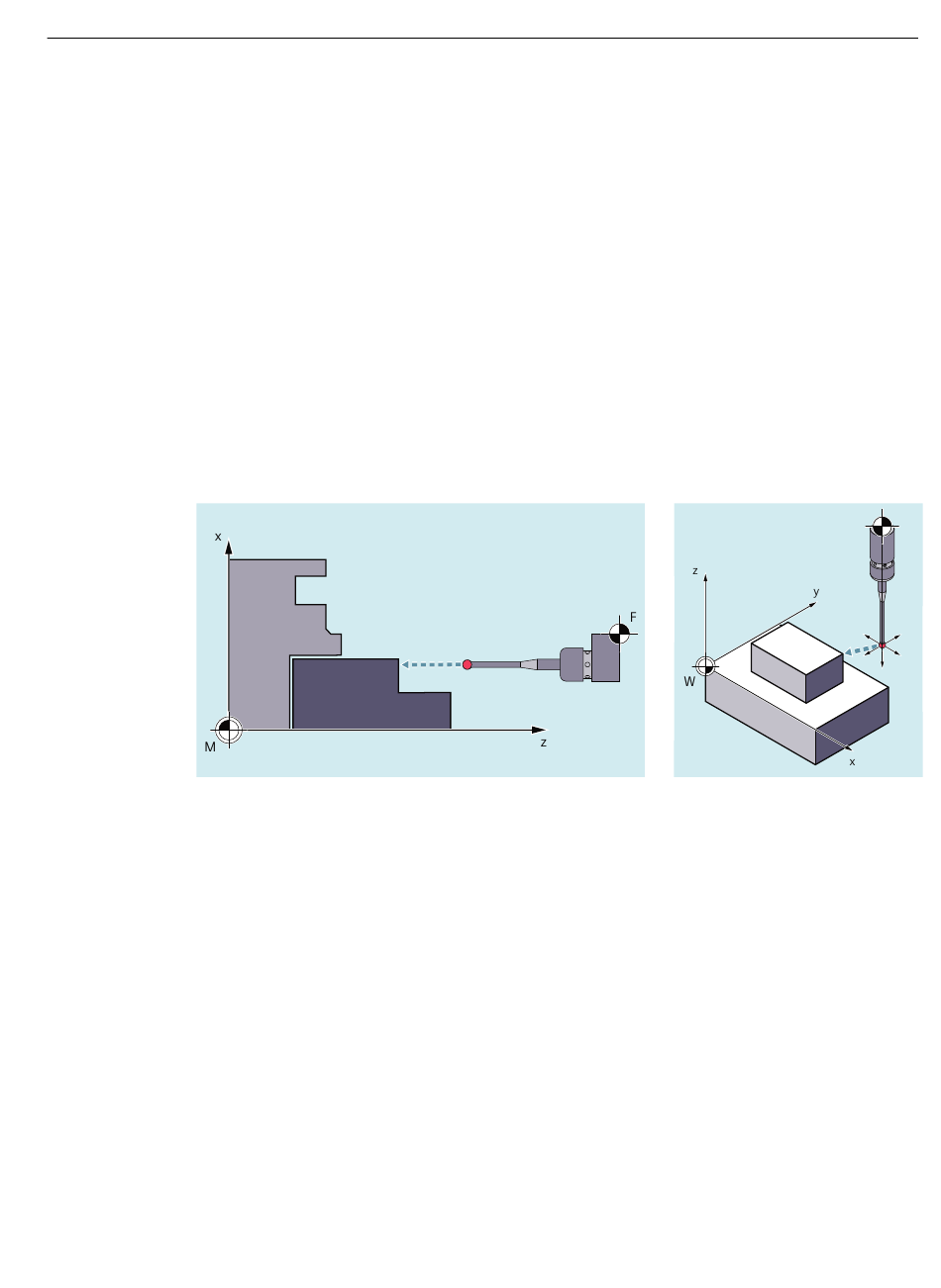

Beispiel: Werkstück messen an Drehmaschine
Das Ergebnis der Werkstückmessung kann wahlweise wie folgt verwendet werden:
• Korrektur in Nullpunktverschiebung
• Automatische Werkzeugkorrektur
• Messung ohne Korrektur
NC-Programmierung
Programmierhandbuch, 01/2023, A5E48764001A AE
Arbeitsvorbereitung
4.24 Zyklen extern programmieren
Beispiel: Werkstück messen an
Fräsmaschine
