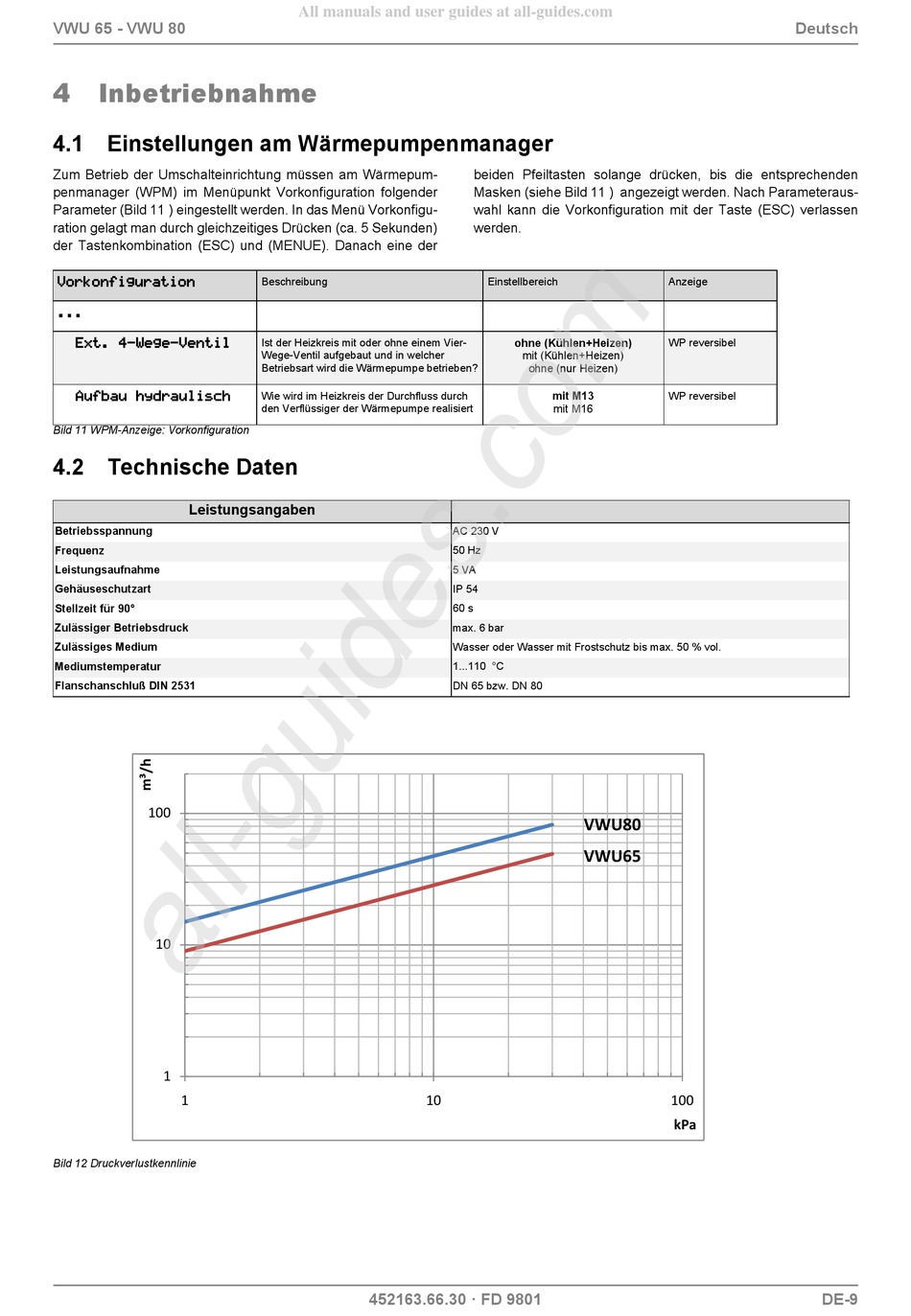

VWU 65 - VWU 80
4
Inbetriebnahme
4.1 Einstellungen am Wärmepumpenmanager
Zum Betrieb der Umschalteinrichtung müssen am Wärmepum-
penmanager (WPM) im Menüpunkt Vorkonfiguration folgender
Parameter (Bild 11 ) eingestellt werden. In das Menü Vorkonfigu-
ration gelagt man durch gleichzeitiges Drücken (ca. 5 Sekunden)
der Tastenkombination (ESC) und (MENUE). Danach eine der
Bild 11 WPM-Anzeige: Vorkonfiguration
4.2 Technische Daten
Leistungsangaben
Betriebsspannung
Frequenz
Leistungsaufnahme
Gehäuseschutzart
Stellzeit für 90°
Zulässiger Betriebsdruck
Zulässiges Medium
Mediumstemperatur
Flanschanschluß DIN 2531
Bild 12 Druckverlustkennlinie
All manuals and user guides at all-guides.com
Beschreibung
Ist der Heizkreis mit oder ohne einem Vier-
Wege-Ventil aufgebaut und in welcher
Betriebsart wird die Wärmepumpe betrieben?
Wie wird im Heizkreis der Durchfluss durch
den Verflüssiger der Wärmepumpe realisiert
452163.66.30 · FD 9801
beiden Pfeiltasten solange drücken, bis die entsprechenden
Masken (siehe Bild 11 ) angezeigt werden. Nach Parameteraus-
wahl kann die Vorkonfiguration mit der Taste (ESC) verlassen
werden.
Einstellbereich
ohne (Kühlen+Heizen)
mit (Kühlen+Heizen)
ohne (nur Heizen)
mit M13
mit M16
AC 230 V
50 Hz
5 VA
IP 54
60 s
max. 6 bar
Wasser oder Wasser mit Frostschutz bis max. 50 % vol.
1...110 °C
DN 65 bzw. DN 80
sth
sth
sth
sth
Deutsch
Anzeige
WP reversibel
WP reversibel
W
DE-9
