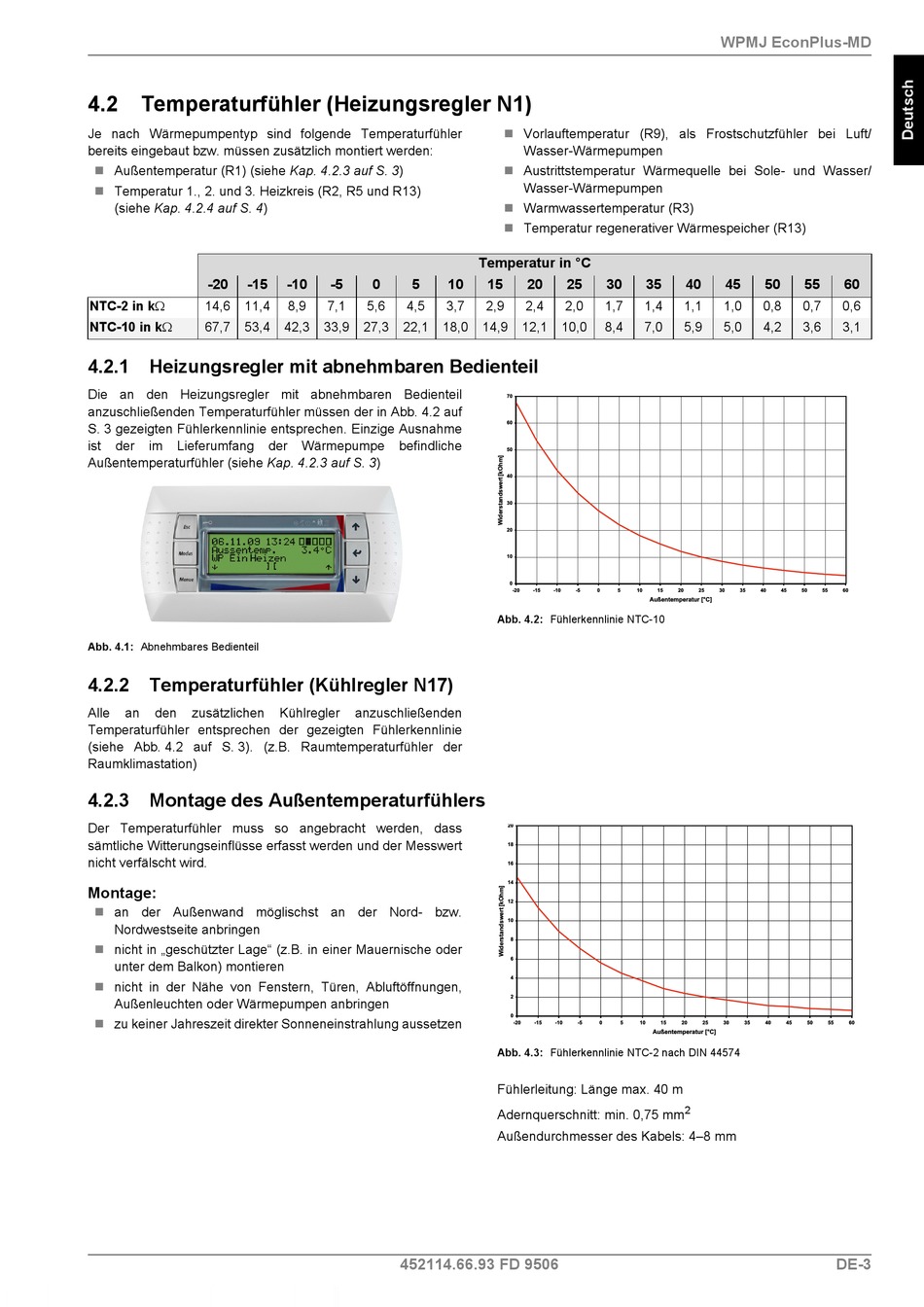

4.2 Temperaturfühler (Heizungsregler N1)
Je nach Wärmepumpentyp sind folgende Temperaturfühler
bereits eingebaut bzw. müssen zusätzlich montiert werden:
Außentemperatur (R1) (siehe Kap. 4.2.3 auf S. 3)
Temperatur 1., 2. und 3. Heizkreis (R2, R5 und R13)
(siehe Kap. 4.2.4 auf S. 4)
-20
-15
NTC-2 in k
14,6
11,4
NTC-10 in k
67,7
53,4
4.2.1

Heizungsregler mit abnehmbaren Bedienteil

Die an den Heizungsregler mit abnehmbaren Bedienteil
anzuschließenden Temperaturfühler müssen der in Abb. 4.2 auf
S. 3 gezeigten Fühlerkennlinie entsprechen. Einzige Ausnahme
ist
der
im
Lieferumfang
Außentemperaturfühler (siehe Kap. 4.2.3 auf S. 3)
Abb. 4.1: Abnehmbares Bedienteil
4.2.2
Temperaturfühler (Kühlregler N17)
Alle
an
den
zusätzlichen
Temperaturfühler entsprechen der gezeigten Fühlerkennlinie
(siehe Abb. 4.2 auf S. 3). (z.B. Raumtemperaturfühler der
Raumklimastation)
4.2.3
Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass
sämtliche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
Montage:
an der Außenwand möglischst an der Nord- bzw.
Nordwestseite anbringen
nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
-10
-5
0
5
8,9
7,1
5,6
4,5
42,3
33,9
27,3
22,1
18,0
der
Wärmepumpe
befindliche
Kühlregler
anzuschließenden
452114.66.93 FD 9506
Vorlauftemperatur (R9), als Frostschutzfühler bei Luft/
Wasser-Wärmepumpen
Austrittstemperatur Wärmequelle bei Sole- und Wasser/
Wasser-Wärmepumpen
Warmwassertemperatur (R3)
Temperatur regenerativer Wärmespeicher (R13)
Temperatur in °C
10
15
20
25
30
3,7
2,9
2,4
2,0
1,7
14,9
12,1
10,0
8,4
Abb. 4.2: Fühlerkennlinie NTC-10
Abb. 4.3: Fühlerkennlinie NTC-2 nach DIN 44574
Fühlerleitung: Länge max. 40 m
Adernquerschnitt: min. 0,75 mm
Außendurchmesser des Kabels: 4–8 mm
WPMJ EconPlus-MD
35
40
45
50
55
1,4
1,1
1,0
0,8
0,7
7,0
5,9
5,0
4,2
3,6
2
60
0,6
3,1
DE-3
