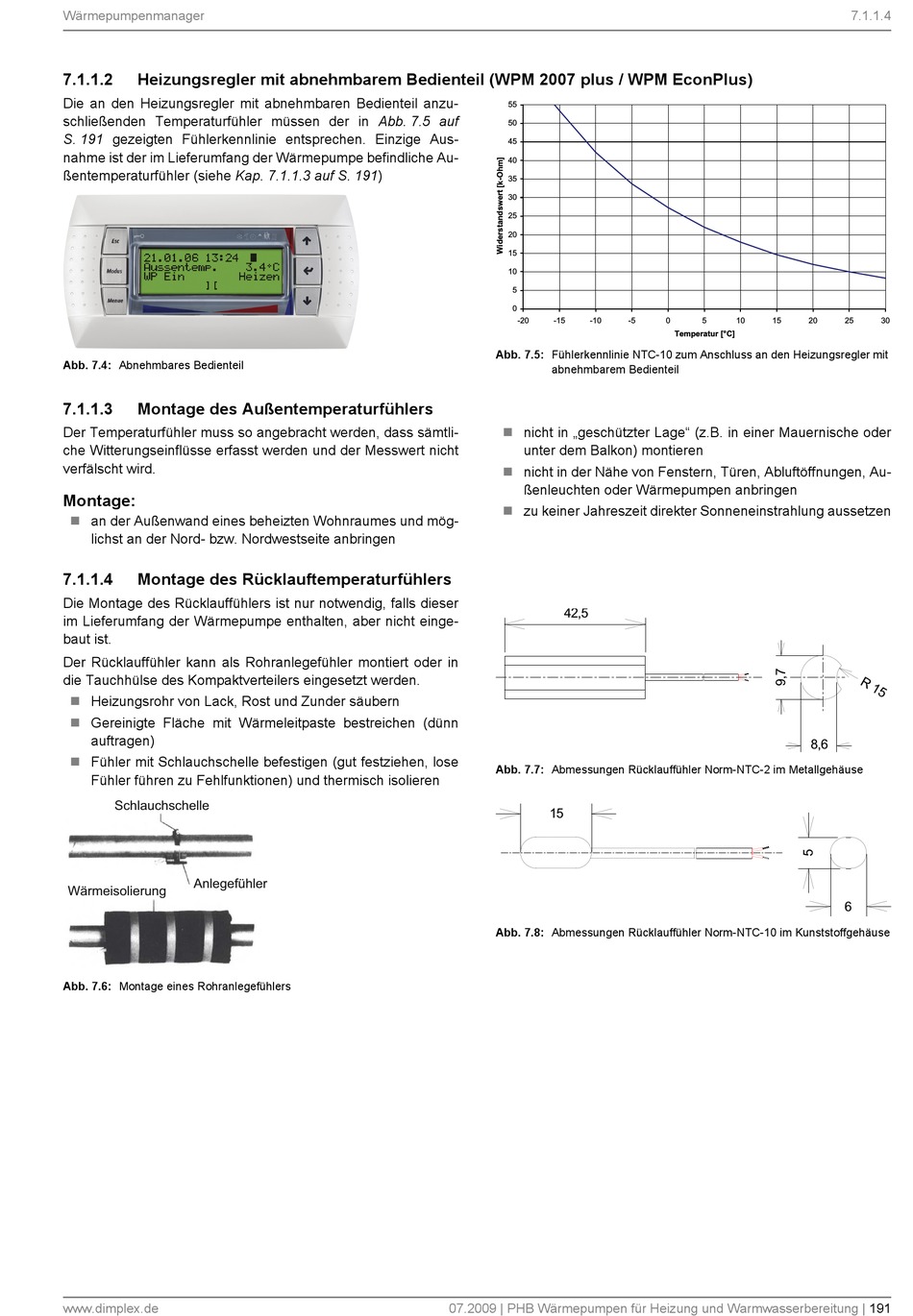

Wärmepumpenmanager
7.1.1.2

Heizungsregler mit abnehmbarem Bedienteil (WPM 2007 plus / WPM EconPlus)

Die an den Heizungsregler mit abnehmbaren Bedienteil anzu-
schließenden Temperaturfühler müssen der in Abb. 7.5 auf
S. 191 gezeigten Fühlerkennlinie entsprechen. Einzige Aus-
nahme ist der im Lieferumfang der Wärmepumpe befindliche Au-
ßentemperaturfühler (siehe Kap. 7.1.1.3 auf S. 191)
Abb. 7.4: Abnehmbares Bedienteil
7.1.1.3 Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
Montage:
 an der Außenwand eines beheizten Wohnraumes und mög-
lichst an der Nord- bzw. Nordwestseite anbringen
7.1.1.4 Montage des Rücklauftemperaturfühlers
Die Montage des Rücklauffühlers ist nur notwendig, falls dieser
im Lieferumfang der Wärmepumpe enthalten, aber nicht einge-
baut ist.
Der Rücklauffühler kann als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
 Heizungsrohr von Lack, Rost und Zunder säubern
 Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
 Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren
Abb. 7.6: Montage eines Rohranlegefühlers
www.dimplex.de
Abb. 7.5: Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler mit
abnehmbarem Bedienteil
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
 nicht in der Nähe von Fenstern, Türen, Abluftöffnungen, Au-
ßenleuchten oder Wärmepumpen anbringen
 zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Abb. 7.7: Abmessungen Rücklauffühler Norm-NTC-2 im Metallgehäuse
Abb. 7.8: Abmessungen Rücklauffühler Norm-NTC-10 im Kunststoffgehäuse
07.2009 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
7.1.1.4
191
