Sole/wasserwärmepumpe für innenaufstellung
Deutsch
7
Montage
7.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rücklauf Sole (Wärmequellenanlage)
Montage des hydraulischen 4-Wege-Umschaltventil Y12
mit den beiliegenden Doppelnippeln (2½") können alle An-
schlüsse an der Wärmepumpe auch außengewindedich-
tend genutzt werden
Vor-/Rücklauf Heizung zum hydraulischen 4-Wege-Um-
schaltventil
Spannungsversorgung
Temperaturfühler
7.2 Montage des hydraulischen 4-
Wege-Umschaltventil
7.2.1 Vorbereitung Montage SI 50TUR
3
2
4

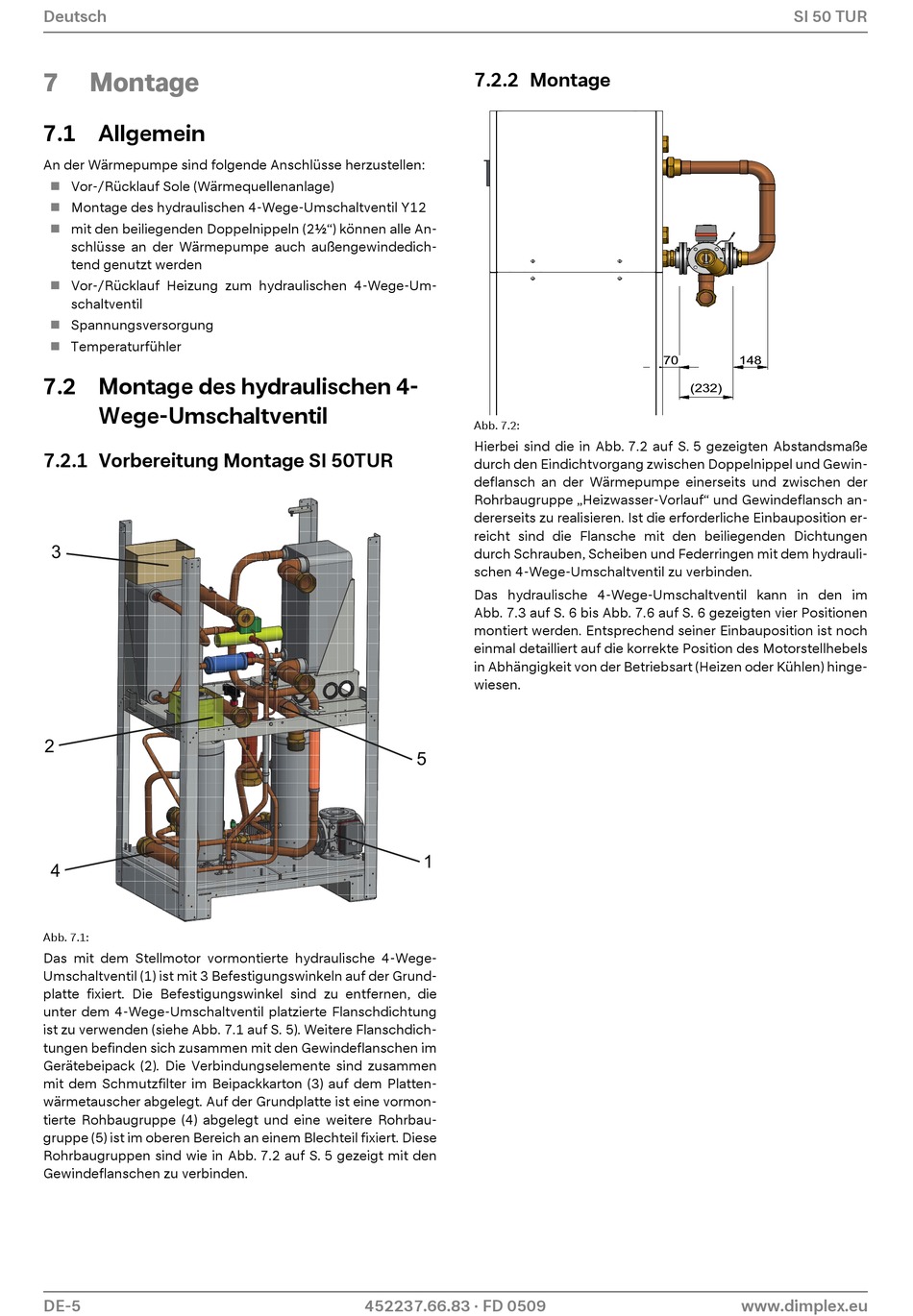

Abb. 7.1:
Das mit dem Stellmotor vormontierte hydraulische 4-Wege-
Umschaltventil (1) ist mit 3 Befestigungswinkeln auf der Grund-
platte fixiert. Die Befestigungswinkel sind zu entfernen, die
unter dem 4-Wege-Umschaltventil platzierte Flanschdichtung
ist zu verwenden (siehe Abb. 7.1 auf S. 5). Weitere Flanschdich-
tungen befinden sich zusammen mit den Gewindeflanschen im
Gerätebeipack (2). Die Verbindungselemente sind zusammen
mit dem Schmutzfilter im Beipackkarton (3) auf dem Platten-
wärmetauscher abgelegt. Auf der Grundplatte ist eine vormon-
tierte Rohbaugruppe (4) abgelegt und eine weitere Rohrbau-
gruppe (5) ist im oberen Bereich an einem Blechteil fixiert. Diese
Rohrbaugruppen sind wie in Abb. 7.2 auf S. 5 gezeigt mit den
Gewindeflanschen zu verbinden.
DE-5
7.2.2 Montage
Abb. 7.2:
Hierbei sind die in Abb. 7.2 auf S. 5 gezeigten Abstandsmaße
durch den Eindichtvorgang zwischen Doppelnippel und Gewin-
deflansch an der Wärmepumpe einerseits und zwischen der
Rohrbaugruppe „Heizwasser-Vorlauf" und Gewindeflansch an-
dererseits zu realisieren. Ist die erforderliche Einbauposition er-
reicht sind die Flansche mit den beiliegenden Dichtungen
durch Schrauben, Scheiben und Federringen mit dem hydrauli-
schen 4-Wege-Umschaltventil zu verbinden.
Das hydraulische 4-Wege-Umschaltventil kann in den im
Abb. 7.3 auf S. 6 bis Abb. 7.6 auf S. 6 gezeigten vier Positionen
montiert werden. Entsprechend seiner Einbauposition ist noch
einmal detailliert auf die korrekte Position des Motorstellhebels
in Abhängigkeit von der Betriebsart (Heizen oder Kühlen) hinge-
wiesen.
5
1
452237.66.83 · FD 0509
SI 50 TUR
70
148
(
232
)
www.dimplex.eu
