2.2.6
2.2.6
Luftkanal-Schlauchset für Luft/Wasser-Wärmepumpen (Innenaufstellung)
Für die Luft/Wasser-Wärmepumpen LI 11TE und LI 16TE wer-
den flexible Schläuche für die Luftführung als Zubehör angebo-
ten. Das Luftkanal-Schlauchset ist zum Einsatz in Räumen mit
niedrigen Temperaturen und geringer Luftfeuchtigkeit geeignet.
Es besteht aus einem 5m langen, wärme- und schallgedämmten
Luftschlauch, der für die Ansaug- und Ausblasseite beliebig ge-
teilt werden kann. Luftansaug und Ausblas können über einen
Lichtschacht oder durch ein Regenschutzgitter erfolgen. Installa-
tionsmaterial zum Anschluss an die Wärmepumpe und die
bauseits zu dämmende Wanddurchführung liegen bei.
Der Vorteil von Luftschläuchen ist eine individuelle Anpassung
vor Ort, mit der Höhen- und Längenunterschiede einfach und
schnell ausgeglichen werden können. Zudem wirken die Luft-
schläuche sowohl schall- als auch wärmedämmend und verhin-

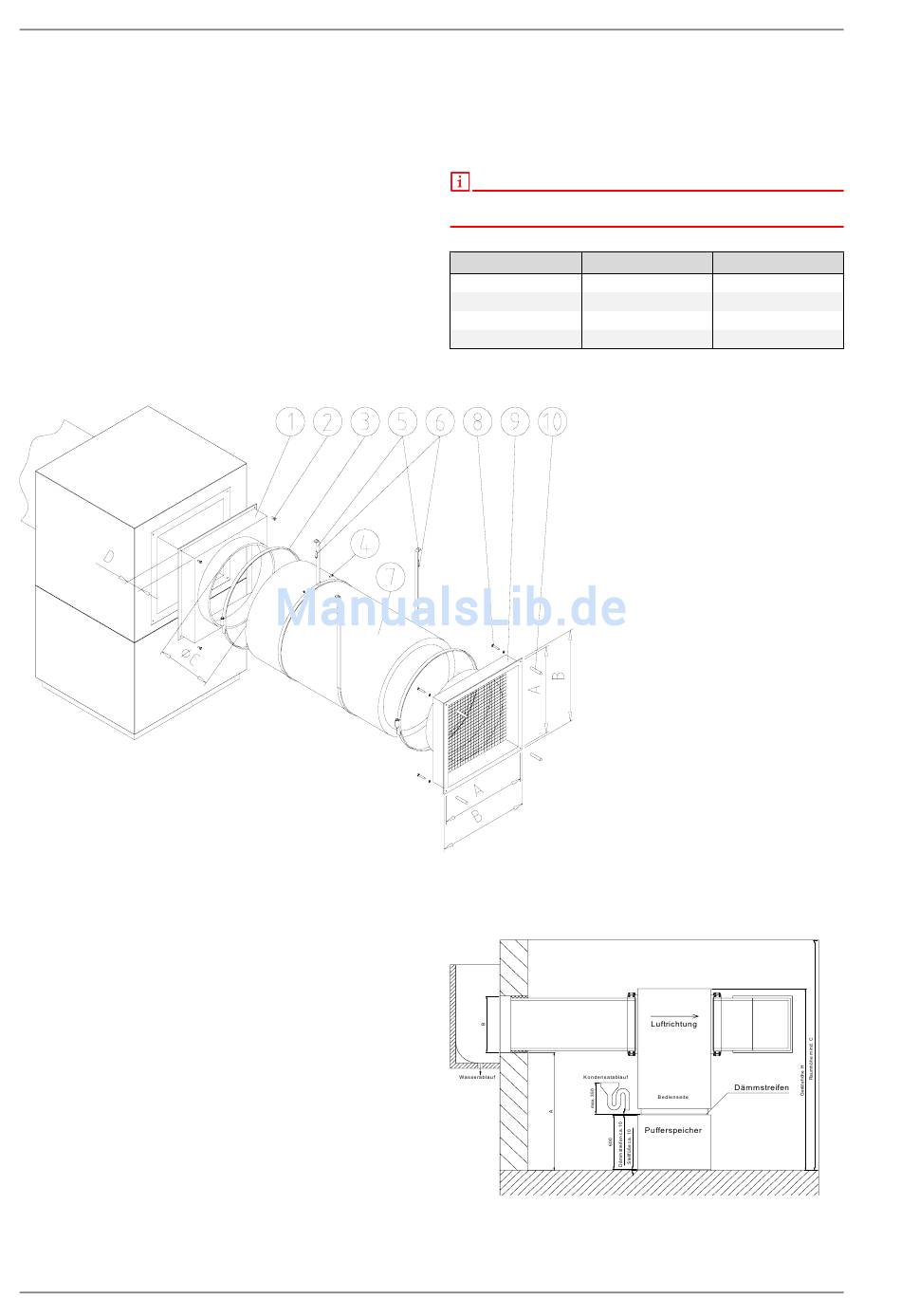

Abb. 2.6: Luftkanal-Schlauchset
2.2.7
GFB-Luftkanäle für Luft/Wasser-Wärmepumpen (Innenaufstellung)
Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbe-
ton sind feuchtigkeitsbeständig und diffusionsoffen. Sie werden
in den entsprechenden Querschnitten jeweils als 90°-Bogen
sowie als Verlängerung zu 625mm und 1250mm angeboten.
Durch die innenseitige Dämmung aus Mineralwolle und ka-
schiertem Glasfaservlies wird Schwitzwasserbildung vermieden
und eine deutliche Reduzierung der Schallabstrahlung erreicht.
Die Enden sind mit Rahmen aus verzinktem Stahlblech einge-
fasst.
Die Kanäle können bei Bedarf mit handelsüblicher Dispersions-
farbe gestrichen werden.
Kleinere Schäden am Außenmantel haben keine Auswirkungen
auf die Funktionstüchtigkeit und können durch handelsüblichen
Gips ausgebessert werden.
20
dern eine Auskühlung des Aufstellungsraumes. Gitter an den
Wandanschlussstutzen verhindern das Eindringen von Kleintie-
ren bzw. die Verschmutzung durch Laub.
HINWEIS
Bei mehr als einer 90°-Luftumlenkung auf der Ansaug- und Ausblasseite
ist der Mindestluftdurchsatz zu überprüfen.
Maße in mm
A
B
ØC
D
Tab. 2.1: Abmessungen Luftkanal-Schlauchset
Abb. 2.7: Luft/Wasser-Wärmepumpen mit GFB-Luftkanälen und Unterstell-
puffer
DN 500
DN 630
560
652
585
670
495
625
100
100
Lieferumfang
1)
Anschlussstutzen an
die Wärmepumpe
2)
Sechskantschraube
3)
Spannschelle
4)
Sechskantschraube
5)
Lochband
6)
Nageldübel
7)
Verbindungsschlauch
Dämmstärke 25 mm
8)
Schraube
9)
Anschlussstutzen an die Wand
10) Dübel
Minimaler Biegeradius LUS 11:
300 mm
Minimaler Biegeradius LUS 16:
400 mm
Platzbedarf für 90° Bogen:
ca. 1 m
