Montage
3.1 Hydraulische Einbindung Vierwegeventil
0
Kühlen
[B]
Bild 2 Ansicht 4-Wege-Ventil mit Beschriftung der Anschlüsse
Der Stellhebel muss im:
Kühlen auf 0 und Heizen auf 1 stehen
Die Hydraulik ist gemäß den bezeichneten Anschlüssen
[
]
[
]
[
]
B
,
C
und
D
vorzurichten. Bild 2 zeigt die Beschriftung
der Anschlusse.

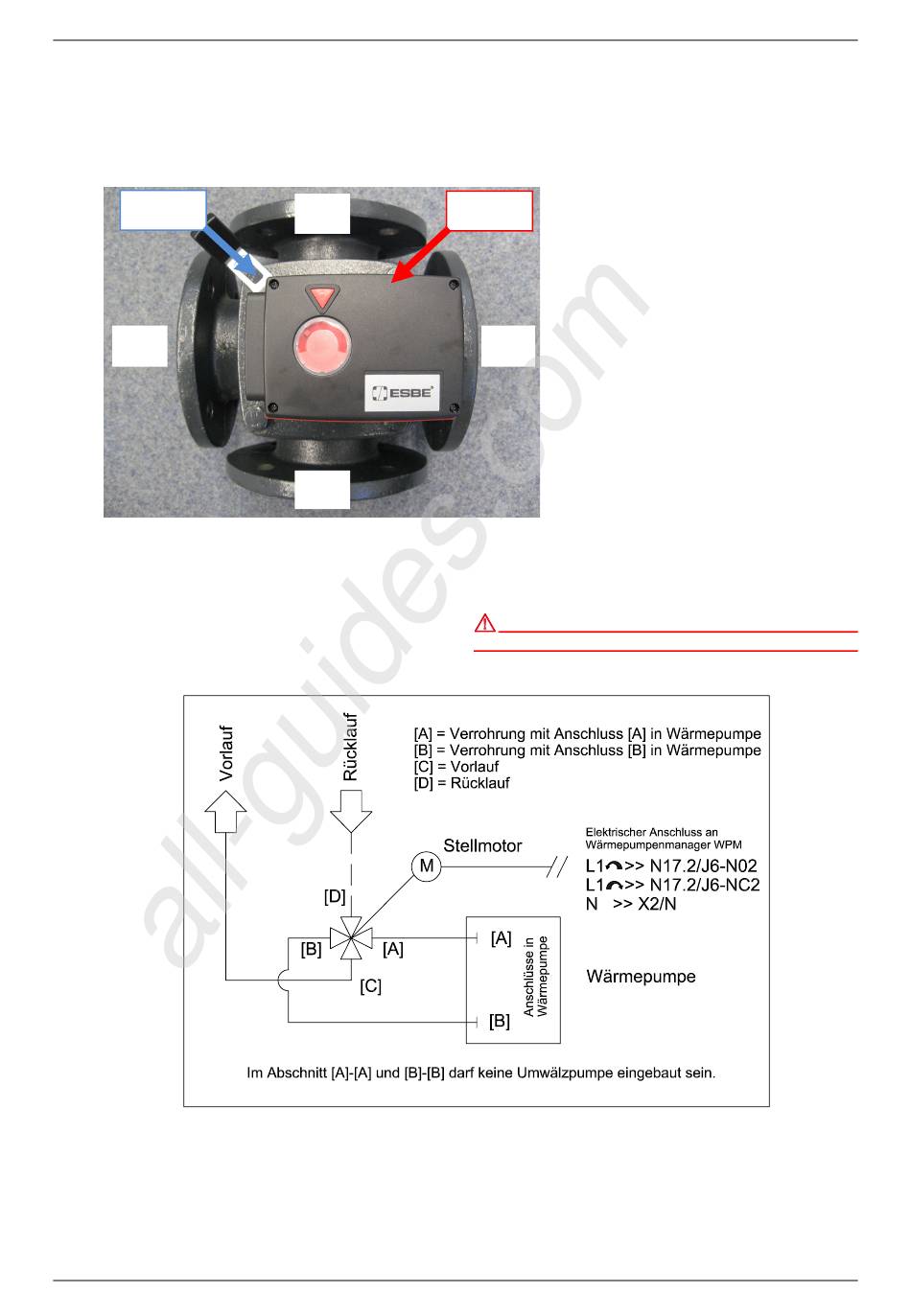

Bild 3 Hydraulikschema Umschalteinrichtung / Wärmepumpe
DE-4
All manuals and user guides at all-guides.com
[D]
Heizen
[C]
[
]
A
,
452163.66.30 · FD 9801
1
[A]
ACHTUNG!
Die Hydraulik ist gemäß diesen Vorgaben herzustellen.
VWU 65 - VWU 80
