8.12.7 Einbindung regenerativen Wärmequellen
Solare Unterstützung der Warmwasserbereitung

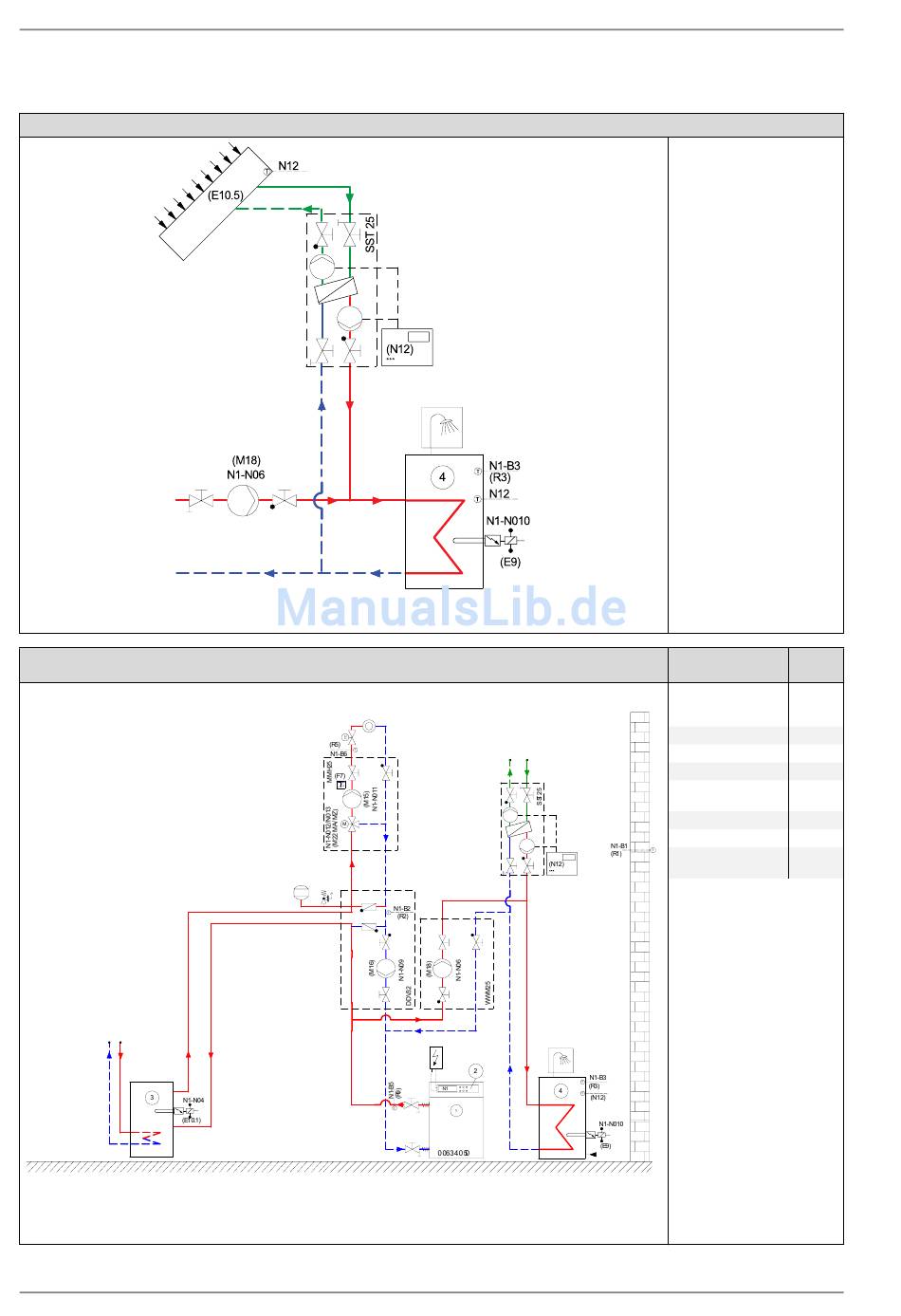

Abb. 8.36:Einbindungsschema (ohne Sicherheitsarmaturen) der Wärmepumpe mit solarer Brauchwasser-Unterstützung in
Verbindung mit einer Solarstation (Sonderzubehör SST 25).
Externe Heizungsunterstützung und solare Unterstützung Warmwasser
Abb. 8.37:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb, einem Heizkreis, Reihen-Pufferspeicher
mit externer Heizungsunterstützung und Warmwasserbereitung
196
Die Solarstation SST 25 ermög-
licht die solare Unterstützung
der Warmwasserbereitung.
Primär- und Sekundärkreis wer-
den über einen Plattenwärme-
tauscher getrennt, der für ther-
mische Solaranlagen bis ca. 10
2
m
Kollektorfläche eingesetzt
werden kann.
Funktionsweise:
Der bauseitige Solarregler (N12)
steuert die beiden in der Solar-
station enthaltenen Umwälz-
pumpen an, wenn zwischen So-
larkollektor T
und
Solar
Warnwasserspeicher T
eine
WW
ausreichend große Temperatur-
differenz (T
> T
) vorliegt.
Solar
WW
Die Warmwasserbereitung mit
der Wärmepumpe sollte über
die einstellbaren Zeitprogramme
am Wärmepumpenmanager
tagsüber gesperrt werden.
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise
ener-
getisch
1. Heizkreis
ja
2. Heizkreis
ja
3. Heizkreis
nein
Warmwasser-
ja
bereitung
Anforderung
Fühler
Flanschheizung
ja
Schwimmbad-
nein
bereitung
Heizungsunterstützung
Der Rücklauffühler muss genau
an der eingezeichneten Position
angebracht werden, um bei ge-
ladenem Speicher das Einschal-
ten der Wärmepumpe zu verhin-
dern.
Der Universal-Pufferspeicher
PSW 500 hat einen Flanschan-
schluss zum Einbau des Solar-
wärmetauschers RWT 500. Bei
Flächenheizsystemen ist eine
Sicherheitstemperaturwächter
einzusetzen (Kap. 8.5.4 auf S.
181)
Bei permanenten Beladungs-
temperaturen von über 50 °C
muss die Wärmepumpe über
einen zusätzlichen Thermosta-
ten für die Warmwasser- und
Schwimmbadbereitung ge-
sperrt werden (ID3).
