Einbindung der Wärmepumpe in das Heizsystem

8.12.5 Kombinations- und Kombispeicher

Zentrale Warmwasserbereitung über Rohrwärmetauscher

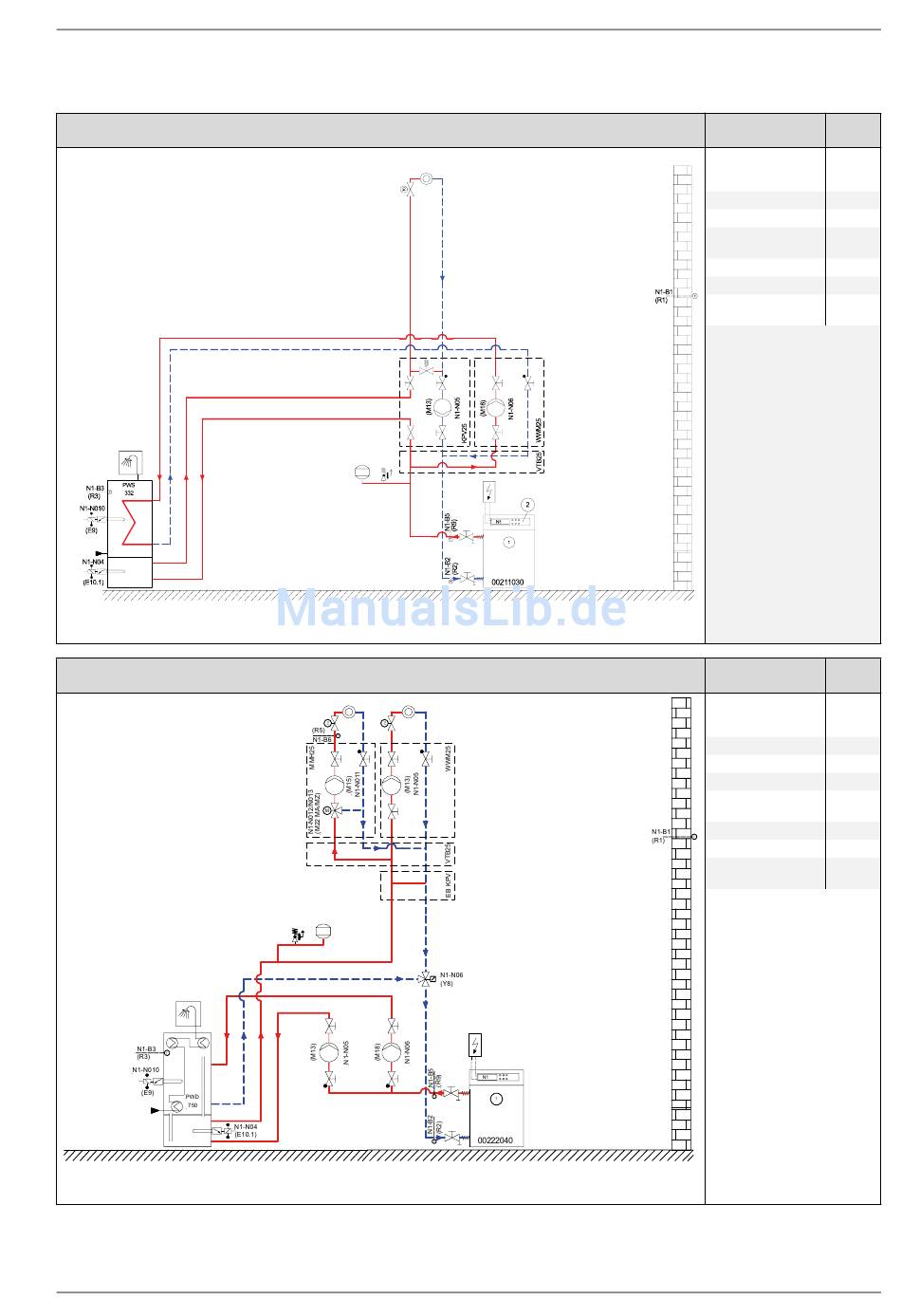

Abb. 8.31:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis und dem Kombinati-
onsspeicher PWS 332

Zentrale Warmwasserbereitung im Durchflussprinzip

Abb. 8.32:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit zwei Heizkreisen und dem Kombispei-
cher PWD 750
www.dimplex.de
8.12.5
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
nein
bereitung
Der Kombinationsspeicher be-
steht aus einem 100l Puffer- und
einem 300l Warmwasserspei-
cher, die hydraulisch und ther-
misch voneinander getrennt
sind.
Die Warmwasserbereitung er-
folgt über einen integrierten
2
Rohrwärmetauscher mit 3,2 m
Tauscherfläche.
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis ja
3. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
nein
bereitung
Der Kombispeicher PWD 750
hat ein Puffervolumen von 750 l.
Davon werden 200l als Hei-
zungspuffer und 550l für die
Warmwasserbereitung genutzt.
Die Warmwasserbereitung er-
folgt durch integrierte Rippen-
rohrwärmetauscher, die das
Warmwasser im Durchflussprin-
zip erwärmen.
Integrierte Wärmesteigrohre
nutzen den Heizungspuffer als
Vorwärmstufe für die Warmwas-
serbereitung.
Eine Schichtungsronde verhin-
dert Vermischungen zwischen
den unterschiedlichen Tempera-
turniveaus.
