Deutsch

7.5.4 Verteilsystem Hydraulik

Kompaktverteiler und doppelt differenzdruckloser Verteiler
fungieren als Schnittstelle zwischen der Wärmepumpe, dem
Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-
ten ein kompaktes System verwendet, um die Installation zu
vereinfachen. Weitere Informationen sind der jeweiligen Mon-
tageanweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder
ist in die Tauchhülse einzubringen. Der noch vorhandene Hohl-
raum zwischen Fühler und Tauchhülse muss mit Wärmeleit-
paste vollständig ausgefüllt sein.
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des doppelt diffe-
renzdrucklosen Verteilers eingebaut werden, um von den Heiz-
kreispumpen der Erzeuger- und Verbraucherkreise durch-
strömt zu werden.

7.6 Elektrischer Anschluss

7.6.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkei-
ten unter Beachtung der
Montage- und Gebrauchsanweisung,

 länderspezifischen Installationsvorschriften z.B. VDE 0100
technischen Anschlussbedingungen der Energieversor-

ger- und Versorgungsnetzbetreiber (z.B. TAB) und
örtlicher Gegebenheiten

durchgeführt werden.
Zur Gewährleistung der
Wärmepumpenmanager nicht spannungsfrei geschaltet wer-
den und die Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung ge-
messen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11; N1-J19 bis N1-
J20; N1-J23 bis N1-J26 und der Klemmleiste X3 liegt Klein-
spannung an. Wenn wegen eines Verdrahtungsfehlers an diese
Klemmen Netzspannung
Wärmepumpenmanager zerstört.
HINWEIS
Bei den Anschlussarbeiten des Schaltkastens ist darauf zu
achten, dass die Lastleitungen und die Signalleitungen
getrennt voneinander in den Schaltkasten eingeführt werden.
Dafür sind die speziell
einführungen zu verwenden (siehe Abb. 7.3 auf S. 8).
Auch bei den Verdrahtungsarbeiten im Schaltkasten sind
immer die Last- und Signalleitungen getrennt voneinander zu
verlegen.
DE-8
Frostschutzfunktion darf
angelegt wird, wird
angeordneten Schaltkasten-
452237.66.80 · FD 0509
Zuführung
Signalleitungen
Kleinspannung
Zuführung
Lastleitungen
Netzspannung

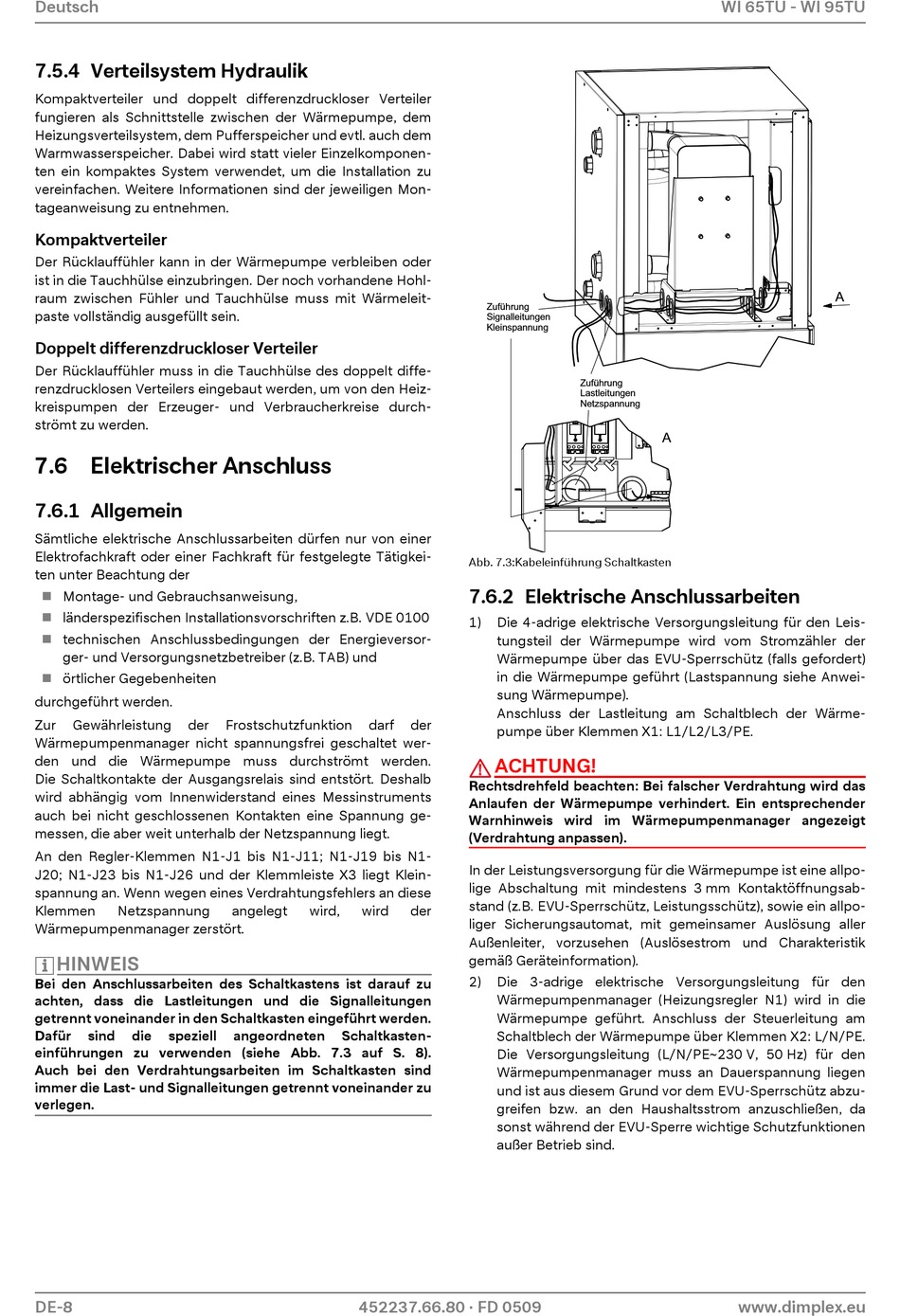

Abb. 7.3:Kabeleinführung Schaltkasten

7.6.2 Elektrische Anschlussarbeiten

1) Die 4-adrige elektrische Versorgungsleitung für den Leis-
tungsteil der Wärmepumpe wird vom Stromzähler der
Wärmepumpe über das EVU-Sperrschütz (falls gefordert)
in die Wärmepumpe geführt (Lastspannung siehe Anwei-
sung Wärmepumpe).
Anschluss der Lastleitung am Schaltblech der Wärme-
der
pumpe über Klemmen X1: L1/L2/L3/PE.
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das
Anlaufen der Wärmepumpe verhindert. Ein entsprechender
Warnhinweis wird im Wärmepumpenmanager angezeigt
(Verdrahtung anpassen).
In der Leistungsversorgung für die Wärmepumpe ist eine allpo-
lige Abschaltung mit mindestens 3 mm Kontaktöffnungsab-
stand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein allpo-
der
liger Sicherungsautomat, mit gemeinsamer Auslösung aller
Außenleiter, vorzusehen (Auslösestrom und Charakteristik
gemäß Geräteinformation).
2) Die 3-adrige elektrische Versorgungsleitung für den
Wärmepumpenmanager (Heizungsregler N1) wird in die
Wärmepumpe geführt. Anschluss der Steuerleitung am
Schaltblech der Wärmepumpe über Klemmen X2: L/N/PE.
Die Versorgungsleitung (L/N/PE~230 V, 50 Hz) für den
Wärmepumpenmanager muss an Dauerspannung liegen
und ist aus diesem Grund vor dem EVU-Sperrschütz abzu-
greifen bzw. an den Haushaltsstrom anzuschließen, da
sonst während der EVU-Sperre wichtige Schutzfunktionen
außer Betrieb sind.
WI 65TU - WI 95TU
A
