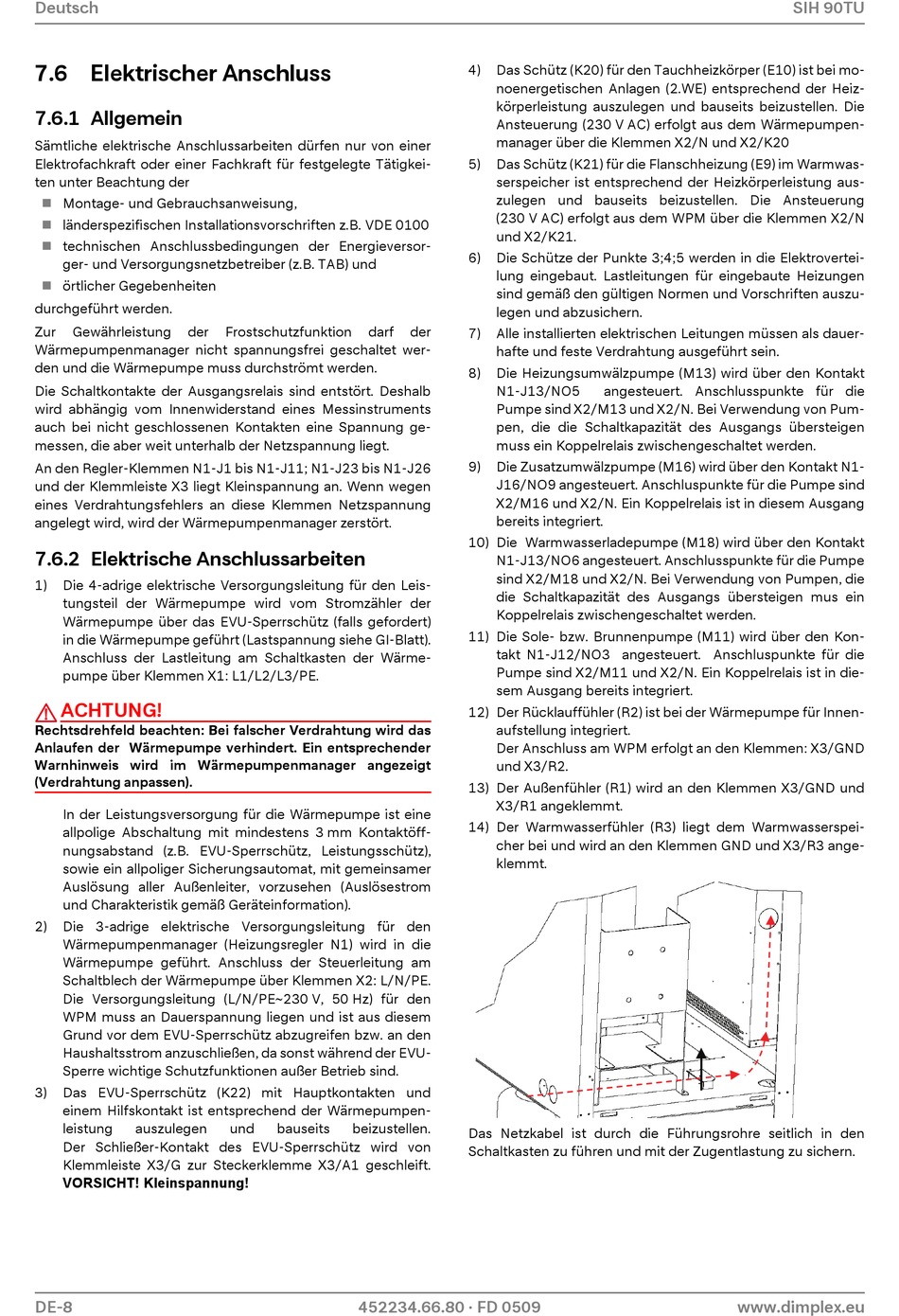

7.6 Elektrischer Anschluss

7.6.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkei-
ten unter Beachtung der
Montage- und Gebrauchsanweisung,

länderspezifischen Installationsvorschriften z.B. VDE 0100

 technischen Anschlussbedingungen der Energieversor-
ger- und Versorgungsnetzbetreiber (z.B. TAB) und
örtlicher Gegebenheiten

durchgeführt werden.
Zur Gewährleistung der
Wärmepumpenmanager nicht spannungsfrei geschaltet wer-
den und die Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung ge-
messen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11; N1-J23 bis N1-J26
und der Klemmleiste X3 liegt Kleinspannung an. Wenn wegen
eines Verdrahtungsfehlers an diese Klemmen Netzspannung
angelegt wird, wird der Wärmepumpenmanager zerstört.

7.6.2 Elektrische Anschlussarbeiten

1) Die 4-adrige elektrische Versorgungsleitung für den Leis-
tungsteil der Wärmepumpe wird vom Stromzähler der
Wärmepumpe über das EVU-Sperrschütz (falls gefordert)
in die Wärmepumpe geführt (Lastspannung siehe GI-Blatt).
Anschluss der Lastleitung am Schaltkasten der Wärme-
pumpe über Klemmen X1: L1/L2/L3/PE.
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das
Anlaufen der Wärmepumpe verhindert. Ein entsprechender
Warnhinweis wird im Wärmepumpenmanager angezeigt
(Verdrahtung anpassen).
In der Leistungsversorgung für die Wärmepumpe ist eine
allpolige Abschaltung mit mindestens 3 mm Kontaktöff-
nungsabstand (z.B. EVU-Sperrschütz, Leistungsschütz),
sowie ein allpoliger Sicherungsautomat, mit gemeinsamer
Auslösung aller Außenleiter, vorzusehen (Auslösestrom
und Charakteristik gemäß Geräteinformation).
2) Die 3-adrige elektrische Versorgungsleitung für den
Wärmepumpenmanager (Heizungsregler N1) wird in die
Wärmepumpe geführt. Anschluss der Steuerleitung am
Schaltblech der Wärmepumpe über Klemmen X2: L/N/PE.
Die Versorgungsleitung (L/N/PE~230 V, 50 Hz) für den
WPM muss an Dauerspannung liegen und ist aus diesem
Grund vor dem EVU-Sperrschütz abzugreifen bzw. an den
Haushaltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
3) Das EVU-Sperrschütz (K22) mit Hauptkontakten und
einem Hilfskontakt ist entsprechend der Wärmepumpen-
leistung auszulegen
Der Schließer-Kontakt des EVU-Sperrschütz wird von
Klemmleiste X3/G zur Steckerklemme X3/A1 geschleift.
VORSICHT! Kleinspannung!
DE-8
Frostschutzfunktion darf
und bauseits beizustellen.
452234.66.80 · FD 0509
4) Das Schütz (K20) für den Tauchheizkörper (E10) ist bei mo-
noenergetischen Anlagen (2.WE) entsprechend der Heiz-
körperleistung auszulegen und bauseits beizustellen. Die
Ansteuerung (230 V AC) erfolgt aus dem Wärmepumpen-
manager über die Klemmen X2/N und X2/K20
5) Das Schütz (K21) für die Flanschheizung (E9) im Warmwas-
serspeicher ist entsprechend der Heizkörperleistung aus-
zulegen und bauseits beizustellen. Die Ansteuerung
(230 V AC) erfolgt aus dem WPM über die Klemmen X2/N
und X2/K21.
6) Die Schütze der Punkte 3;4;5 werden in die Elektrovertei-
lung eingebaut. Lastleitungen für eingebaute Heizungen
sind gemäß den gültigen Normen und Vorschriften auszu-
legen und abzusichern.
der
7) Alle installierten elektrischen Leitungen müssen als dauer-
hafte und feste Verdrahtung ausgeführt sein.
8) Die Heizungsumwälzpumpe (M13) wird über den Kontakt
N1-J13/NO5
Pumpe sind X2/M13 und X2/N. Bei Verwendung von Pum-
pen, die die Schaltkapazität des Ausgangs übersteigen
muss ein Koppelrelais zwischengeschaltet werden.
9) Die Zusatzumwälzpumpe (M16) wird über den Kontakt N1-
J16/NO9 angesteuert. Anschluspunkte für die Pumpe sind
X2/M16 und X2/N. Ein Koppelrelais ist in diesem Ausgang
bereits integriert.
10) Die Warmwasserladepumpe (M18) wird über den Kontakt
N1-J13/NO6 angesteuert. Anschlusspunkte für die Pumpe
sind X2/M18 und X2/N. Bei Verwendung von Pumpen, die
die Schaltkapazität des Ausgangs übersteigen mus ein
Koppelrelais zwischengeschaltet werden.
11) Die Sole- bzw. Brunnenpumpe (M11) wird über den Kon-
takt N1-J12/NO3 angesteuert. Anschluspunkte für die
Pumpe sind X2/M11 und X2/N. Ein Koppelrelais ist in die-
sem Ausgang bereits integriert.
12) Der Rücklauffühler (R2) ist bei der Wärmepumpe für Innen-
aufstellung integriert.
Der Anschluss am WPM erfolgt an den Klemmen: X3/GND
und X3/R2.
13) Der Außenfühler (R1) wird an den Klemmen X3/GND und
X3/R1 angeklemmt.
14) Der Warmwasserfühler (R3) liegt dem Warmwasserspei-
cher bei und wird an den Klemmen GND und X3/R3 ange-
klemmt.
Das Netzkabel ist durch die Führungsrohre seitlich in den
Schaltkasten zu führen und mit der Zugentlastung zu sichern.
angesteuert. Anschlusspunkte für die
