MicroScanner
Cable Verifier
Bedienungshandbuch

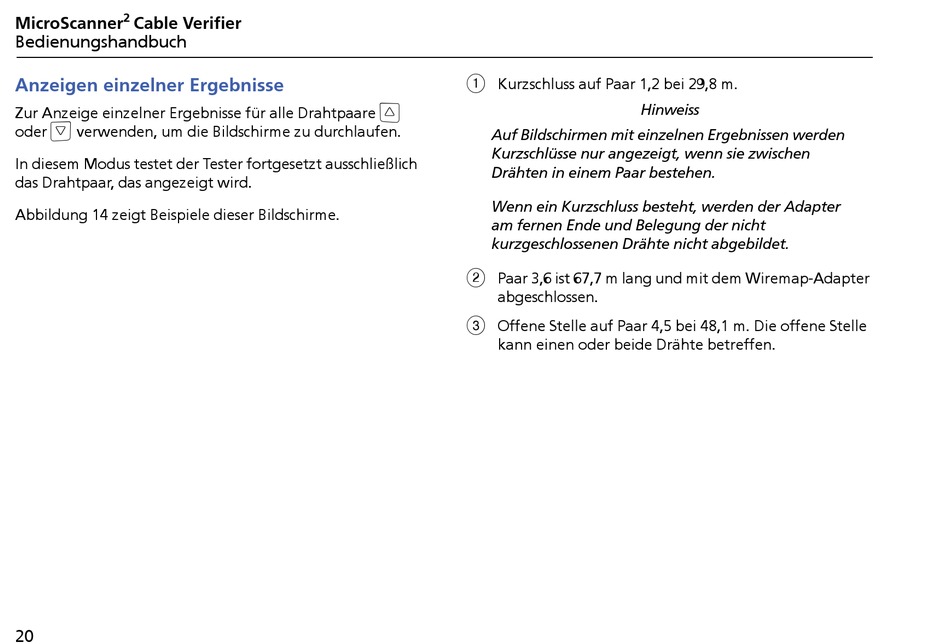

Anzeigen einzelner Ergebnisse
Zur Anzeige einzelner Ergebnisse für alle Drahtpaare
oder
verwenden, um die Bildschirme zu durchlaufen.
In diesem Modus testet der Tester fortgesetzt ausschließlich
das Drahtpaar, das angezeigt wird.
Abbildung 14 zeigt Beispiele dieser Bildschirme.
20
Kurzschluss auf Paar 1,2 bei 29,8 m.
Auf Bildschirmen mit einzelnen Ergebnissen werden
Kurzschlüsse nur angezeigt, wenn sie zwischen
Drähten in einem Paar bestehen.
Wenn ein Kurzschluss besteht, werden der Adapter
am fernen Ende und Belegung der nicht
kurzgeschlossenen Drähte nicht abgebildet.
Paar 3,6 ist 67,7 m lang und mit dem Wiremap-Adapter
abgeschlossen.
Offene Stelle auf Paar 4,5 bei 48,1 m. Die offene Stelle
kann einen oder beide Drähte betreffen.
Hinweiss
