LinkRunner AT 1000/2000 Network Auto-Tester
Bedienungshandbuch
VLAN/MAC-Konfiguration
Tools > VLAN/MAC-Configuration auswählen.

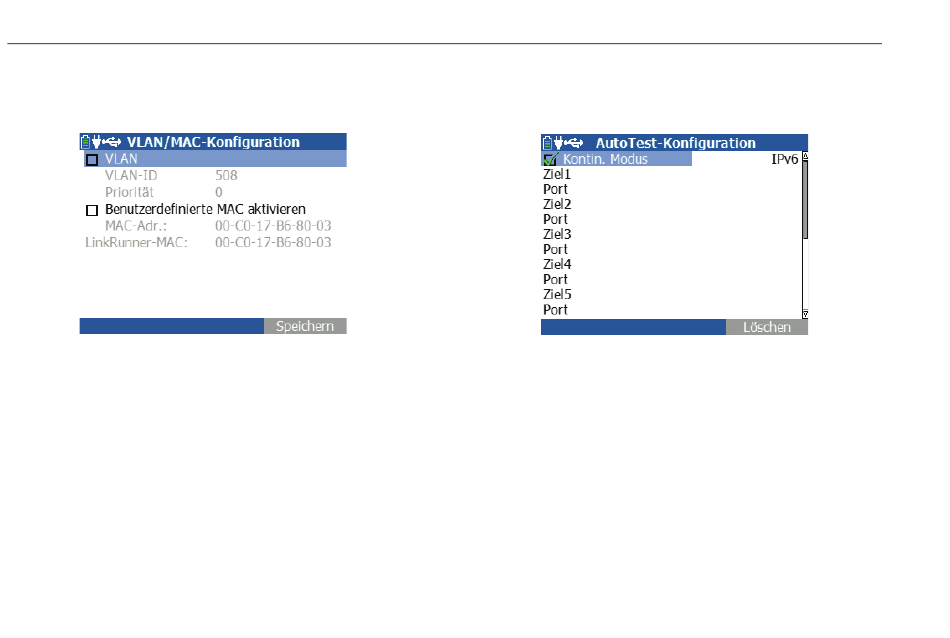

Abbildung 6. Bildschirm „VLAN/MAC-Konfiguration"
In diesem Bildschirm können Sie die VLAN-IP und die
zugehörige Prioritätsstufe aktivieren und eingeben. Durch
Entfernen des Häkchens im VLAN-Kontrollkästchen wird
die VLAN-Funktion deaktiviert.
In diesem Bildschirm können Sie ferner eine
benutzerdefinierte MAC-Adresse aktivieren und eingeben.
Durch Entfernen des Häkchens im Kontrollkästchen zur
Deaktivierung der benutzerdefinierten MAC-Adresse wird
die MAC-Adresse im LR-AT wieder auf den werksseitigen
Standardwert zurückgesetzt.
12
AutoTest-Konfiguration
Tools > AutoTest-Configuration auswählen.
Abbildung 7. Bildschirm „AutoTest-Konfiguration"
In diesem Bildschirm können Sie Adressen von bis zu zehn
wichtigen Geräten (Ziele) eingeben, für die die
Konnektivität getestet werden soll. Sie können eine
IP-Adresse, URL oder einen DNS-Namen eingeben. Ist kein
Anschluss angegeben, führt AutoTest einen ICMP-Ping-Test
zu dieser Adresse durch. Ist ein Anschluss angegeben, führt
AutoTest einen TCP-Konnektivitätstest (SYN/ACK) durch.
Mithilfe des Kontrollkästchens „Kontinuierlicher Modus"
kann der Test kontinuierlich (Kontrollkästchen aktiviert)
oder einmalig (Kontrollkästchen deaktiviert) durchgeführt
werden. Wenn Sie den AutoTest-Bildschirm schließen, wird
der Test abgebrochen.
