BEDIENUNGSANLEITUNG

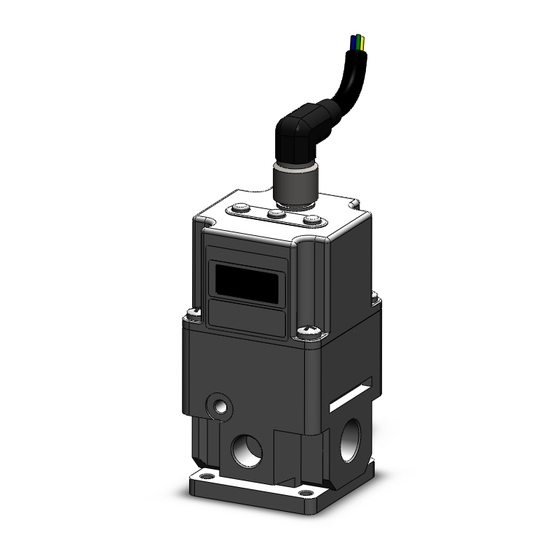

ELEKTROPNEUMATISCHER REGLER
Serie ITV1000, ITV2000, ITV3000
Inhalt ..................................................................................................... S.1
Sicherheitsvorschriften ......................................................................... S.2
Sicherheitshinweise zur Handhabung .................................................. S.3-4
Vorgehensweise bei der Verdrahtung .................................................. S.5-6
Einstellmethode .................................................................................. S.7
Tastensperrfunktion .............................................................................. S.8
Einstellen von min. Druck, max. Druck und Schaltausgang ............... S.9
Modus des Schaltausgangs ................................................................. S.10
Einstellen des voreingestellten Drucks .............................................. S.11
Reset-Funktion ..................................................................................... S.11
Fehleranzeigefunktion .......................................................................... S.12
Detaillierter Einstellungsmodus ............................................................ S.13
Einstellen des Verstärkungsfaktors ..................................................... S.13-14
Einstellen der Empfindlichkeit ............................................................. S.14
Nullstellung ........................................................................................... S.15
Initialisieren .......................................................................................... S.15-16
LED-Anzeige ........................................................................................ S.16
Diese Einstellung ist nicht für alle ITV Modelle erhältlich
MODELLBEZEICHNUNG
Serie
I NHALT
1
URL
http://www.smcworld.com
ITV2-OM00092DE-A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SMC ITV2000 Serie
Inhaltszusammenfassung für SMC ITV2000 Serie
-
Seite 1: Inhaltsverzeichnis
ITV2-OM00092DE-A BEDIENUNGSANLEITUNG ELEKTROPNEUMATISCHER REGLER MODELLBEZEICHNUNG Serie ITV1000, ITV2000, ITV3000 Serie I NHALT Inhalt ..................... S.1 Sicherheitsvorschriften ................. S.2 Sicherheitshinweise zur Handhabung ..........S.3-4 Vorgehensweise bei der Verdrahtung ..........S.5-6 Einstellmethode .................. S.7 Tastensperrfunktion ................S.8 Einstellen von min. Druck, max. Druck und Schaltausgang ....S.9 Modus des Schaltausgangs .............. -
Seite 2: Sicherheitsvorschriften
C. Stellen Sie vor dem Neustart der Maschinen bzw. Geräte sicher, dass die Sicherheit gewährleistet ist, bevor Sie Spannung zuführen. Wenden Sie sich bitte an SMC, wenn das Produkt unter einer der folgenden Bedingungen eingesetzt werden soll. A. Einsatz- bzw. Umgebungsbedingungen, die von den angegebenen technischen Daten abweichen oder bei Einsatz des Produktes im Außenbereich. -
Seite 3: Sicherheitshinweise Zur Handhabung
Sicherheitshinweise zur Handhabung ACHTUNG Wird die Energieversorgung zum Produkt während des Regelbetriebs durch einen Stromausfall o.Ä. unterbrochen, wird der Restdruck vorübergehend gehalten. Seien Sie vorsichtig, wenn beim Betrieb der Ausgangsdruck in die Umgebungsluft abgelassen wird, da die Luft weiter ausströmt. Wenn die Druckluftzufuhr zum Produkt unterbrochen wird und die Energiezufuhr noch eingeschaltet ist, bleibt das interne Magnetventil in Betrieb und ein summendes Geräusch ist... - Seite 4 ACHTUNG Treffen Sie folgende Maßnahmen, um Fehlfunktionen durch elektromagnetische Störsignale zu vermeiden. 1) Installieren Sie einen Netzfilter o.Ä. an der AC-Spannungsversorgungsleitung, um elektromagnetische Störsignale zu reduzieren/eliminieren. 2) Installieren Sie das Produkt sowie dessen Verkabelung zur Vermeidung von Störsignalen so weit entfernt wie 1.
-
Seite 5: Vorgehensweise Bei Der Verdrahtung
Vorgehensweise bei der Verdrahtung ACHTUNG Nicht korrektes Anschließen führt zu Beschädigungen des Gerätes. Verwenden Sie Gleichspannung mit ausreichender Kapazität und geringer Welligkeit. Unterbrechen Sie vor dem Entfernen und Einführen des Steckers die Spannungsversorgung. Der Winkelstecker ist nicht drehbar. braun Spannungsversorgung weiß... - Seite 6 Schaltschema Monitorausgang ACHTUNG Wenn der Monitorausgang nicht verwendet wird, ist dafür zu sorgen, dass dieser keines der anderen Kabel berührt. Sonst können Fehlfunktionen verursacht werden. Analogausgang spannungsgesteuert Analogausgang stromgesteuert (Sink) +68 +68 Das verwendete Gerät muss eine Lastimpedanz Das verwendete Gerät darf eine Lastimpedanz von min.
-
Seite 7: Einstellmethode
Einstellmethode ACHTUNG Wird während des Einstellens die falsche Taste gedrückt oder die falsche Information angezeigt, muss die Spannungsversorgung unterbrochen und der Vorgang erneut begonnen werden. Es wird empfohlen, die Einstellungen ohne anliegenden Versorgungsdruck zu ändern. Das Produkt ist sofort in Betrieb, wenn der max. und min. Druck eingestellt sind und die S-Taste gedrückt wird. -
Seite 8: Tastensperrfunktion
Tastensperrfunktion ACHTUNG Beim Einschalten der Spannungsversorgung sind die Tasten gesperrt und können nicht betätigt werden. Tastensperre deaktivieren Pos. Tastenfunktion LED-Anzeige Der (aktuelle) Druck wird angezeigt. Drücken Sie die Taste min. 2 Sekunden wird angezeigt lang. blinkt auf der Anzeige Drücken Sie die S-Taste wird ca. -
Seite 9: Einstellen Von Min. Druck, Max. Druck Und Schaltausgang
Einstellen von min. Druck, max. Druck und Schaltausgang [nur strom-/spannungsgesteuert] Pos. Tastenfunktion LED-Anzeige Die Tastensperre deaktivieren (siehe S8). Drücken Sie die S-Taste (abwechselnde Anzeige) Stellen Sie den min. Druck ein, indem Sie die Tasten drücken. *Einstellbereich: Siehe Anm. 1 bis 6 Drücken Sie die S-Taste (abwechselnde Anzeige) Stellen Sie den max. -
Seite 10: Modus Des Schaltausgangs
Modus des Schaltausgangs Die folgenden Betriebsarten sind durch Einstellen von P_1 und P_2 möglich. Anm.) Diese Funktion ist für den Monitorausgang erhältlich: Schaltausgang +68 CPF +68 P_1 P_2 ■P_1 P_2 Window-Comparator-Modus Hysterese-Modus Ausgangsdruck elektropneumatischen Reglers Schaltausgang P_1 P_2 0... -
Seite 11: Einstellen Des Voreingestellten Drucks
Einstellen voreingestellten Drucks [nur Ausführung momentaner Eingabe] Pos. Tastenfunktion LED-Anzeige Die Tastensperre deaktivieren (siehe S.8). Drücken Sie die S-Taste Stellen Sie den P_1 mithilfe der Tasten CDYGEJUGNPFG #P\GKIG ein. Drücken Sie die S-Taste Stellen Sie den P_2 mithilfe der Tasten CDYGEJUGNPFG #P\GKIG ein. -
Seite 12: Fehleranzeigefunktion
„Initialisieren“ (siehe S. 16) ausführen, wenn der ITV nach der erneuten Spannungszufuhr nicht Lese- oder normal funktioniert. Schreibfehler in Bitte setzen Sie sich mit SMC in EEPROM. Verbindung, wenn der ITV nach dem Systemfehler initialisieren nicht normal funktioniert. Bitte kontaktieren Sie SMC, wenn... -
Seite 13: Detaillierter Einstellungsmodus
Detaillierter Einstellungsmodus Pos. Tastenbetätigung und LED-Anzeige Die Tastensperre deaktivieren (siehe S.8). Drücken Sie die S-Taste min. 2 Sekunden lang. (abwechselnde Anzeige) Die S-Taste drücken. 6CUVG 6CUVG für "VERSTÄRKUNGSFAKTOR" (siehe S. 13) 6CU (abwechselnde Anzeige) S-Taste drücken. 6CUVG 6CUVG für "EMPFINDLICHKEIT" (siehe S. 14) (abwechselnde Anzeige) 6CUVG Die S-Taste drücken. -
Seite 14: Einstellen Der Empfindlichkeit
Drücken Sie die S-Taste min. 2 Sekunden lang und verlassen Sie dann den detaillierten Einstellungsmodus. (Wählen Sie das Menü mit der Taste oder springen Sie dann zu einer anderen Position.) Die Tastensperre aktivieren (siehe S.8). Verhältnis zwischen dem Einstellen des Verstärkungsfaktors und der Ansprechzeit Ansprechzeit lang kurz... -
Seite 15: Nullstellung
Nullstellung Die Anzeige kann durch Ausführung der "Nullstellung" auf Null gesetzt werden. Wird die "Nullstellung" ausgeführt, wenn Restdruck in den Leitungen vorhanden ist, wird von einem Druck von Null ausgegangen. Bitte führen Sie die "Nullstellung" bei unterbrochenem Versorgungsdruck und mit entfernten Leitungen auf der Sekundärseite aus. -
Seite 16: Initialisieren
Initialisieren Mit der Funktion "Initialisieren" werden alle internen Steuerungsparameter auf den Anfangswert zurückgesetzt. Bitte führen Sie die "Initialisierung" nur dann aus, wenn der Fehler angezeigt wird und das Produkt überhaupt nicht funktionsfähig ist. Bitte führen Sie die "Reset"-Funktion aus, wenn Sie die Druckeinstellung und die Schaltereinstellung auf den Anfangswert zurücksetzen möchten. -
Seite 17: Led-Anzeige
LED-Anzeige Der Bereich der LED-Druckanzeige ist gemäß des Druckbereichs und der Einheit der Anzeige unterschiedlich. Einheit ITV 01 ITV 03 ITV 05 ITV209 020 .120 100 .600 180 .A80 Kgf/cm 0 20 .120 1 00 6.00 1 80 A.80 0 20 .120 1 00 6.00 1 80 A.80 3 0 18.0...
