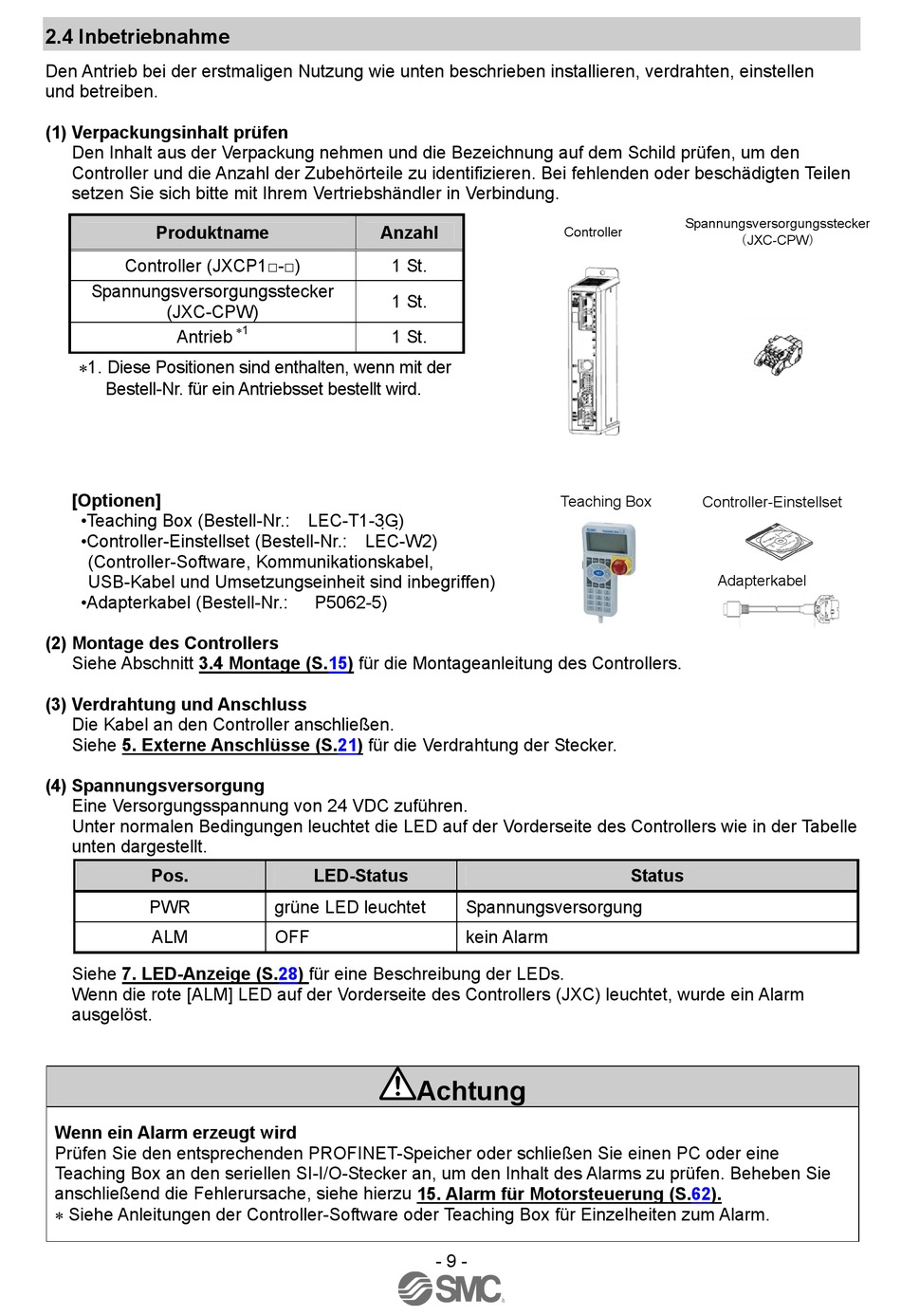

2.4 Inbetriebnahme
Den Antrieb bei der erstmaligen Nutzung wie unten beschrieben installieren, verdrahten, einstellen
und betreiben.
(1) Verpackungsinhalt prüfen
Den Inhalt aus der Verpackung nehmen und die Bezeichnung auf dem Schild prüfen, um den
Controller und die Anzahl der Zubehörteile zu identifizieren. Bei fehlenden oder beschädigten Teilen
setzen Sie sich bitte mit Ihrem Vertriebshändler in Verbindung.
Produktname
Controller (JXCP1□-□)
Spannungsversorgungsstecker
(JXC-CPW)
Antrieb
1. Diese Positionen sind enthalten, wenn mit der
Bestell-Nr. für ein Antriebsset bestellt wird.
[Optionen]
• Teaching Box (Bestell-Nr.:
• Controller-Einstellset (Bestell-Nr.:
(Controller-Software, Kommunikationskabel,
USB-Kabel und Umsetzungseinheit sind inbegriffen)
• Adapterkabel (Bestell-Nr.:
(2) Montage des Controllers
Siehe Abschnitt 3.4 Montage (S.15) für die Montageanleitung des Controllers.
(3) Verdrahtung und Anschluss
Die Kabel an den Controller anschließen.
Siehe 5. Externe Anschlüsse (S.21) für die Verdrahtung der Stecker.
(4) Spannungsversorgung
Eine Versorgungsspannung von 24 VDC zuführen.
Unter normalen Bedingungen leuchtet die LED auf der Vorderseite des Controllers wie in der Tabelle
unten dargestellt.
Pos.
PWR
ALM
Siehe 7. LED-Anzeige (S.28) für eine Beschreibung der LEDs.
Wenn die rote [ALM] LED auf der Vorderseite des Controllers (JXC) leuchtet, wurde ein Alarm
ausgelöst.
Wenn ein Alarm erzeugt wird
Prüfen Sie den entsprechenden PROFINET-Speicher oder schließen Sie einen PC oder eine
Teaching Box an den seriellen SI-I/O-Stecker an, um den Inhalt des Alarms zu prüfen. Beheben Sie
anschließend die Fehlerursache, siehe hierzu 15. Alarm für Motorsteuerung (S.62).
Siehe Anleitungen der Controller-Software oder Teaching Box für Einzelheiten zum Alarm.
Anzahl
1 St.
1 St.
1
1 St.
LEC-T1-3 G )
LEC-W2)
P5062-5)
LED-Status
grüne LED leuchtet
OFF
Controller
Teaching Box
Spannungsversorgung
kein Alarm
Achtung
- 9 -
Spannungsversorgungsstecker
（JXC-CPW）
Controller-Einstellset
Adapterkabel
Status
