5. Betrieb des Frequenzumrichters

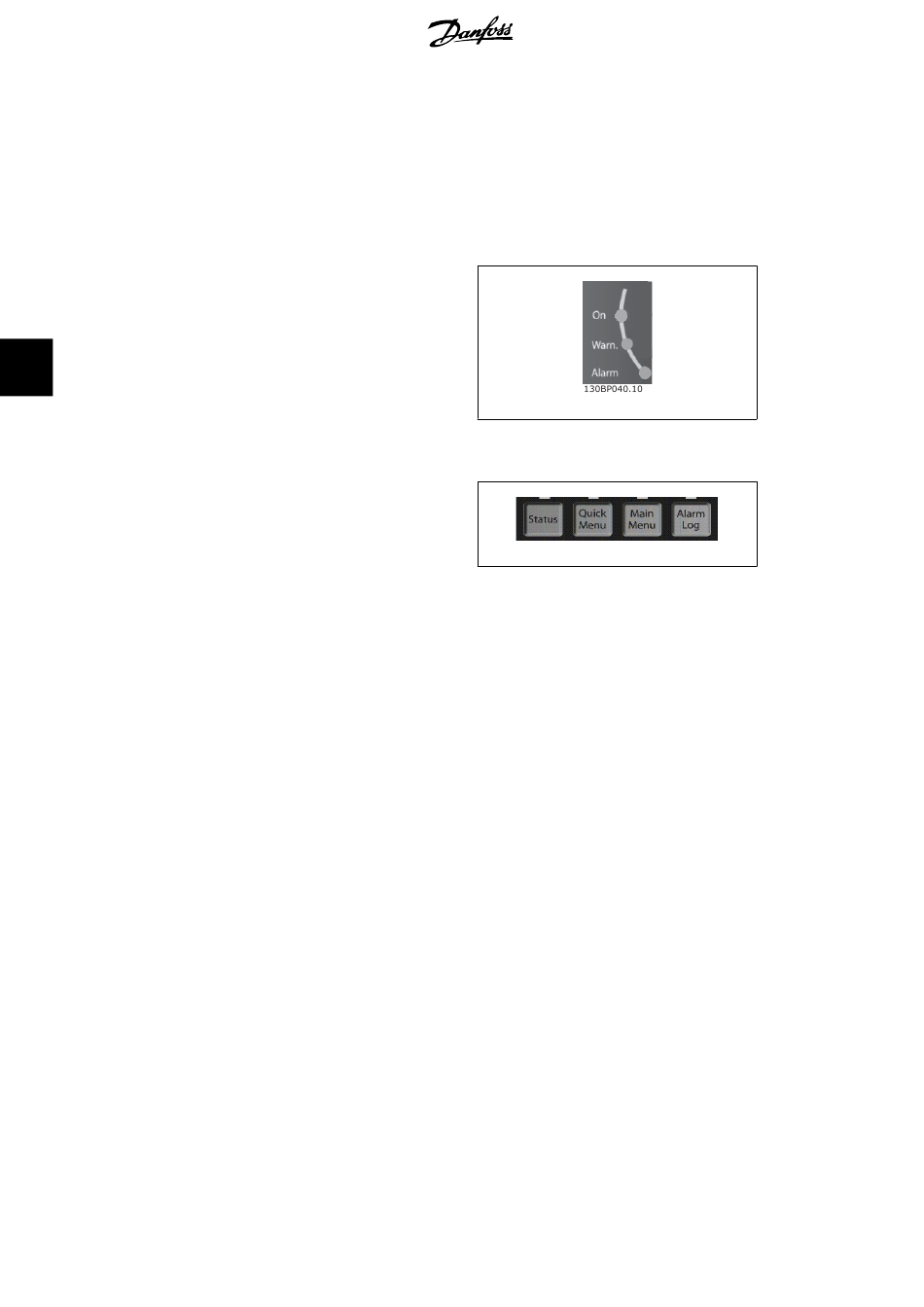

Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf. Zu-
sätzlich erscheint ein Zustands- oder Alarmtext im Display.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung, eine DC-Zwischenkreis-
klemme oder eine externe 24 V-Versorgung angeschlossen ist. Gleichzeitig leuchtet die Hinter-
grundbeleuchtung.
•
•
5
•
LCP-Tasten
Menütasten
Die Menütasten sind nach Funktionen grup-
piert. Die Tasten unter der Displayanzeige
können zur Änderung der Statusanzeige, zum
Parametrieren oder für den Zugriff auf den
Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste [Status]
können Sie zwischen 3 verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart Logic Control.
[Status]
Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in den Anzeigemodus. Die Taste [Status]
dient ebenfalls zum Umschalten zwischen der Anzeige von 4 oder 5 Betriebsvariablen.
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs. Hier können die gebräuchlichsten
HVAC-Funktionen programmiert werden.
Das [Quick Menu] besteht aus:
-
-
-
-
-
Über die Funktionen ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die
Mehrzahl von HLK-Anwendungen erforderlich sind, darunter die meisten VVS- und KLS-Versor-
gungs- und Rücklaufgebläse, Kühlturmgebläse, Primär-, Sekundär- und Kondenswasserpumpen
und anderen Pumpen-, Lüfter- und Verdichteranwendungen. Neben anderen Funktionen umfasst
dies auch Parameter für die Auswahl der Variablen, die am LCP angezeigt werden sollen, digitale
Festdrehzahlen, Skalierung von Analogsollwerten, Einzel- und Mehrzonenanwendungen mit PID-
Regelung sowie spezielle Funktionen im Zusammenhang mit Lüftern, Pumpen und Verdichtern.
46
On (Grüne LED): Das Gerät ist be-
triebsbereit.
Warn. (Gelbe LED): Zeigt eine War-
nung an.
Alarm (Rot blinkende LED): Zeigt ei-
nen Alarmzustand an.
dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-
Benutzer-Menü
Inbetriebnahme-Menü
Funktionen
Liste geänderter Parameter
Protokollierung
