0-20 Displayzeile 1.1
Option:
[9927] HS Temp. (PC8)
[9951] PC Debug 0
[9952] PC Debug 1
3 3
[9953] PC Debug 2
[9954] PC Debug 3
[9955] PC Debug 4
[9956] Fan 1 Feedback
[9957] Fan 2 Feedback
[9958] PC Auxiliary
Temp
[9959] Power Card
Temp.
0-21 Displayzeile 1.2
Diese Optionen entsprechen den für Parameter 0-20 Displayzeile
1.1 aufgelisteten Funktionen. Wählen Sie eine Variable zur
Anzeige in der 1.Zeile, mittlere Stelle.
0-22 Displayzeile 1.3
Diese Optionen entsprechen den für Parameter 0-20 Displayzeile
1.1 aufgelisteten Funktionen. Wählen Sie eine Variable zur
Anzeige in der 1.Zeile, rechte Stelle.
0-23 Displayzeile 2
Diese Optionen entsprechen den für Parameter 0-20 Displayzeile
1.1 aufgelisteten Funktionen. Einstellung für die Displayanzeige in
der 2. Zeile.
0-24 Displayzeile 3
Diese Optionen entsprechen den für Parameter 0-20 Displayzeile
1.1 aufgelisteten Funktionen. Einstellung für die Displayanzeige in
der 2. Zeile.
0-25 Benutzer-Menü
Array [50]
Range:
Size [0 -
related 9999 ]
*
34
®
VLT
Funktion:
Funktion:
Definieren Sie bis zu 20 Parameter, die im
"Q1 Benutzer-Menü" angezeigt werden sollen.
Der Zugriff auf dieses Menü erfolgt über die
Taste [Quick Menu] am LCP. Die Parameter
werden im Q1 Benutzer-Menü in der
Reihenfolge angezeigt, in der Sie in diesem
Arrayparameter programmiert wurden. Das
Löschen von Parametern erfolgt, indem Sie
den Wert auf 0000 setzen.
Diese Funktion kann beispielsweise für einen
schnellen, einfachen Zugriff auf einen der bis
zu 50 Parameter verwendet werden, die
regelmäßig geändert werden müssen.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
AQUA Drive FC 202
3.2.4 0-3* LCP-Benutzerdef
Sie können die Displayelemente für verschiedene Zwecke
anpassen:
•
Benutzerdefinierte Anzeige. Der angezeigte Wert
ist proportional zur Drehzahl (linear, radiziert oder
3. Potenz – je nach Wahl der Einheit in
Parameter 0-30 Einheit).
•
Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in:
•
Parameter 0-30 Einheit.
•
Parameter 0-31 Freie Anzeige Min.-Wert (nur linear).
•
Parameter 0-32 Freie Anzeige Max. Wert.
•
Parameter 4-13 Max. Drehzahl [UPM].
•
Parameter 4-14 Max Frequenz [Hz]
•
Istdrehzahl.

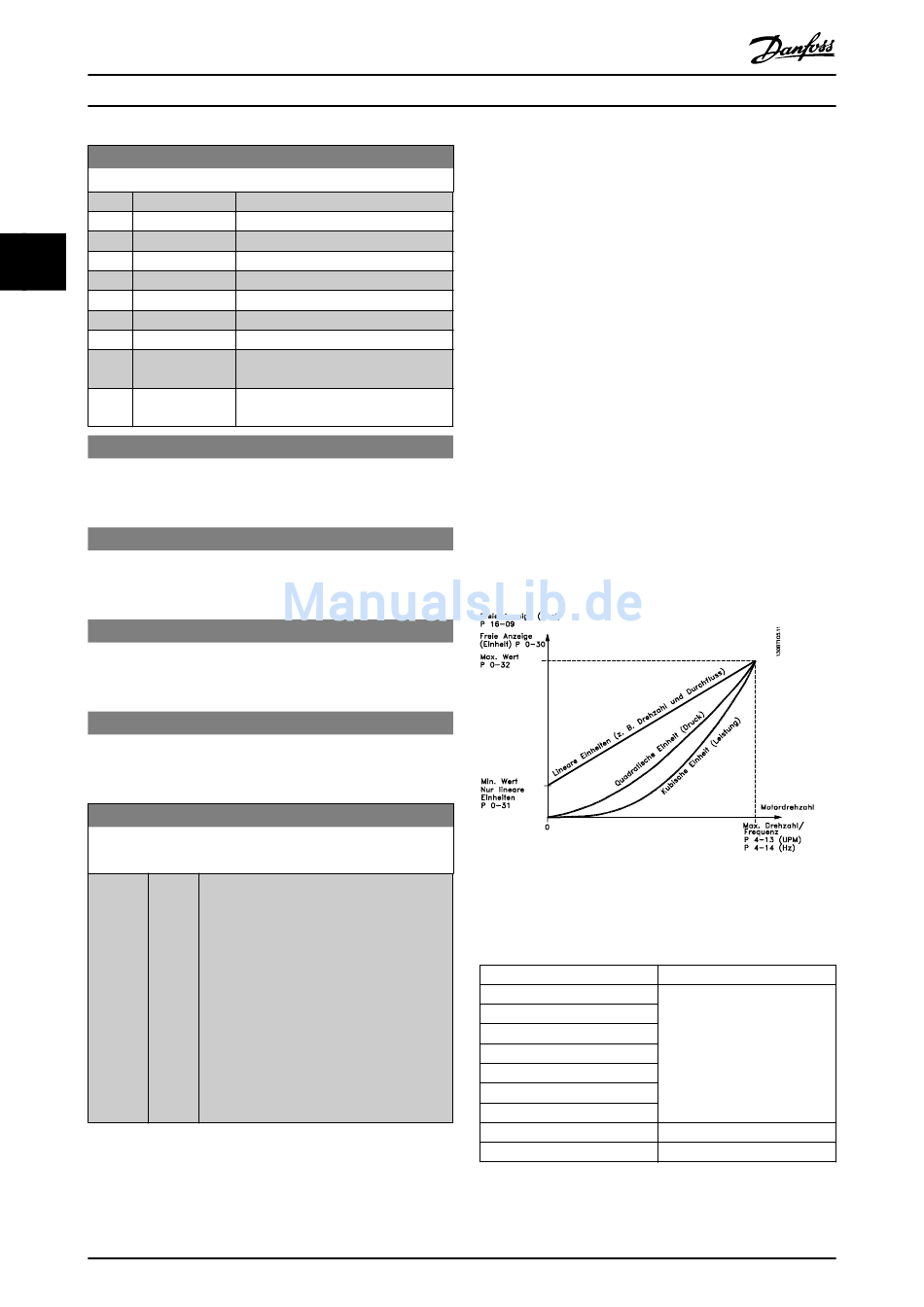

Abbildung 3.3 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Gerätetyp
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistung
Tabelle 3.3 Drehzahlbeziehungen für verschiedene
Gerätetypen
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
MG20O903
