Parameterbeschreibungen
0-23 Displayzeile 2
Option:
[30100] Ausgangsstrom
*
[A]
3 3
0-24 Displayzeile 3
Einstellung für die Displayanzeige in der 3. Zeile.
Option:
[30121] Netzfrequenz Die Optionen sind identisch mit der
*
0-25 Benutzer-Menü
Range:
Size [0 -
related 9999 ]
*
32
Programmierungshandbuch
Funktion:
Einstellung für die Displayanzeige in
der 2. Zeile. Die Optionen sind
identisch mit der Auflistung für
Parameter 0-20 Displayzeile 1.1.
Funktion:
Anzeige in 0-20 Displayzeile 1.1.
Funktion:
Definieren Sie bis zu 50 Parameter, die im „Q1
Benutzer-Menü" angezeigt werden sollen. Der
Zugriff auf dieses Menü erfolgt über die Taste
[Quick Menu] am LCP. Die Parameter werden
im „Q1 Benutzer-Menü" in der Reihenfolge
angezeigt, in der sie in diesem Array-Parameter
programmiert wurden. Das Löschen von
Parametern erfolgt, indem Sie den Wert auf
„0000" setzen.
Dies ermöglicht Ihnen zum Beispiel einen
schnellen und einfachen Zugriff auf einen bis
maximal 50 Parameter, die regelmäßig
geändert werden müssen (z. B. aus Gründen
der Anlagenwartung). Zudem ermöglicht diese
Funktion einem OEM die schnelle
Inbetriebnahme seiner Geräte.
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
3.2.4 0-3* LCP-Benutzerdef.
Die Displayelemente können für verschiedene Zwecke
angepasst werden: *Benutzerdefinierte Anzeige. Der
angezeigte Wert ist proportional zur Drehzahl (linear,
radiziert oder 3. Potenz - je nach Wahl der Einheit in
0-30 Einheit). *Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in 0-30 Einheit, 0-31 Freie Anzeige Min.-Wert (nur
linear), Parameter 0-32 Freie Anzeige Max. Wert, 4-13 Max.
Drehzahl [UPM], Parameter 4-14 Max Frequenz [Hz] und der
aktuellen Drehzahl.

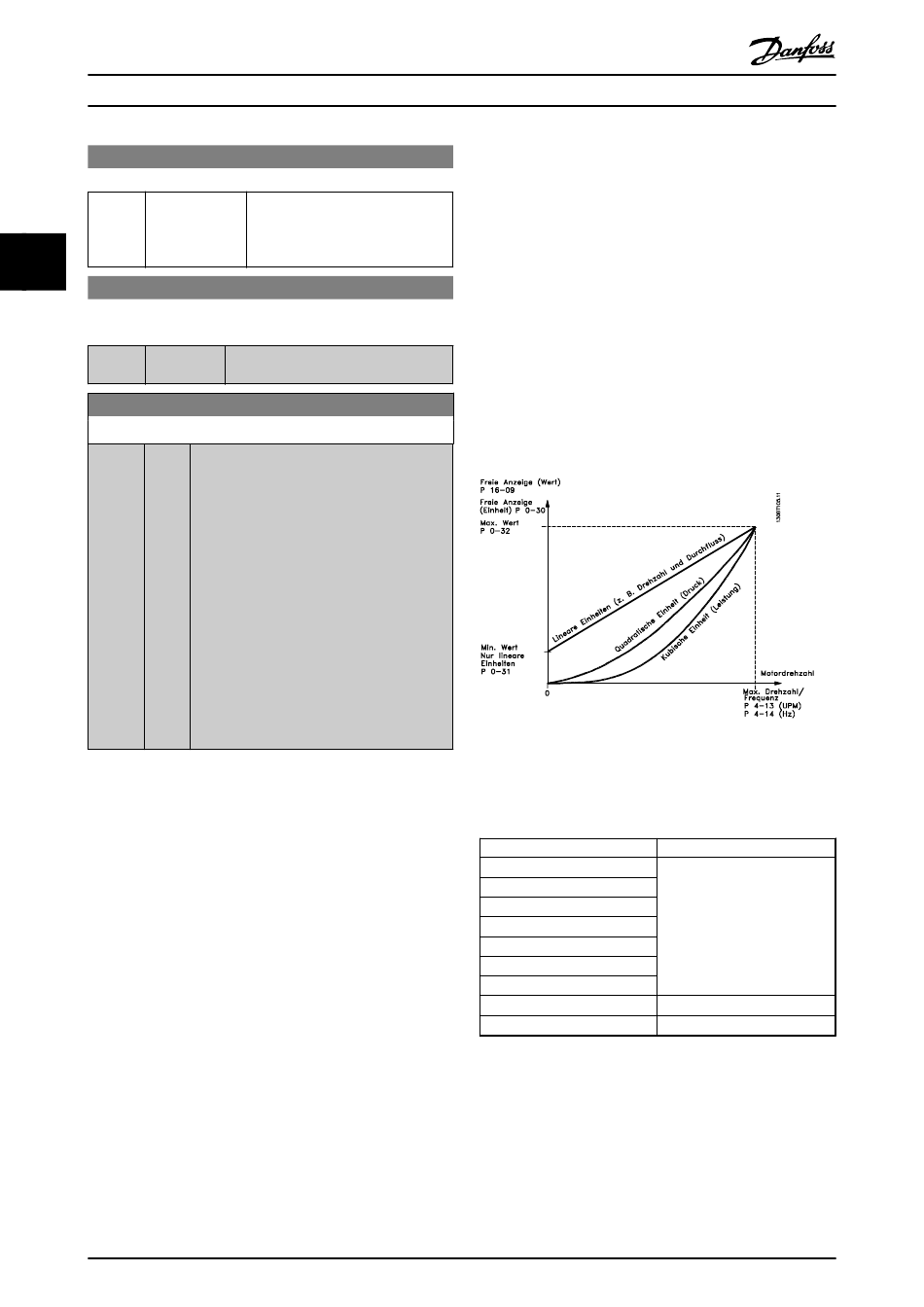

Abbildung 3.4 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in 0-30 Einheit
ausgewählten Maßeinheit ab:
Maßeinheit
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistung
Tabelle 3.3 Drehzahlbeziehungen für verschiedene
Gerätetypen
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
