Parameterbeschreibung
0-24 Displayzeile 3 Groß
Diese Optionen entsprechen den für Parameter 0-20 Displayzeile
1.1 aufgelisteten Funktionen. Einstellung für die Displayanzeige in
der 2. Zeile.
0-25 Benutzer-Menü
Array [50]
Range: Funktion:
Size [0 - Definieren Sie bis zu 20 Parameter, die im Q1
related 9999 ] Benutzer-Menü angezeigt werden sollen. Der
*
Zugriff auf dieses Menü erfolgt über die
Taste [Quick Menu] am LCP. Die Parameter
werden im Q1 Benutzer-Menü in der
Reihenfolge angezeigt, in der Sie in diesem
Arrayparameter programmiert wurden. Das
Löschen von Parametern erfolgt, indem Sie
den Wert auf 0000 setzen.
Diese Funktion kann beispielsweise für den
schnellen, einfachen Zugriff auf einen oder
bis zu 50 Parameter verwendet werden, die
regelmäßig geändert werden müssen.
3.2.4 0-3* LCP-Benutzerdef
Sie können die Displayelemente für verschiedene Zwecke
anpassen:
•
Kundenspezifische Auswahl der Anzeige. Der
angezeigte Wert ist proportional zur Drehzahl
(linear, radiziert oder 3. Potenz – je nach Wahl der
Einheit in Parameter 0-30 Einheit).
•
Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in:
•
Parameter 0-30 Einheit.
•
Parameter 0-31 Freie Anzeige Min.-Wert (nur linear).
•
Parameter 0-32 Freie Anzeige Max. Wert.
•
Parameter 4-13 Max. Drehzahl [UPM].
•
Parameter 4-14 Max Frequenz [Hz].
•
Istdrehzahl.
MG20OB03
Programmierhandbuch

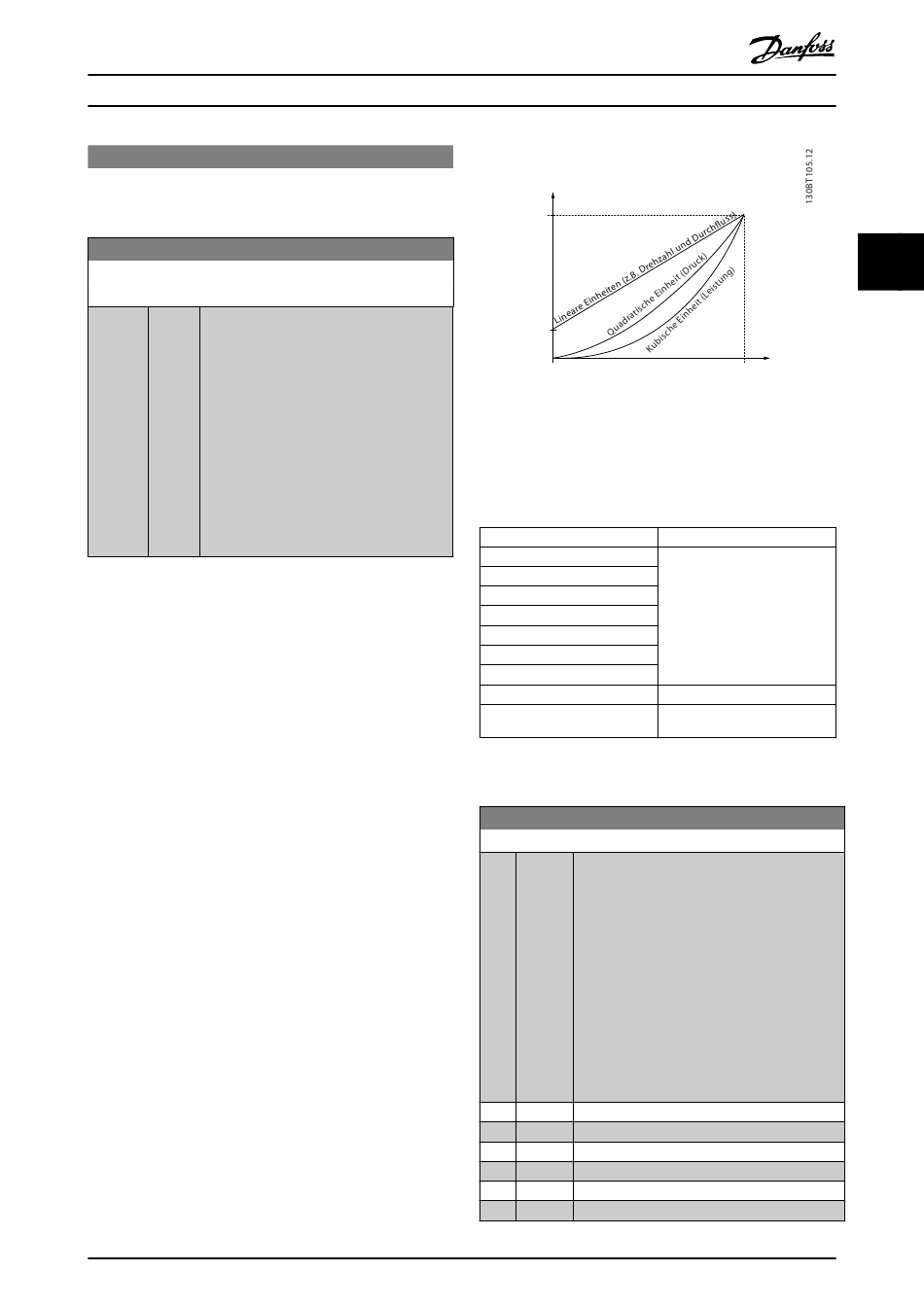

Benutzerdefinierte Anzeige
P DR-09
Einheit für benutzerdef. Anzeige
P K-30
Max. Wert
benutzerdef.
Anzeige
P K-32
Min Wert
Liniar
benutzerdef.
Anzeige
P K-31
Abbildung 3.3 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Gerätetyp
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Velocity (Pos. Geschwindigkeit)
Länge
Temperatur
Druck
Leistung
Tabelle 3.3 Drehzahlbeziehungen für verschiedene
Gerätetypen
0-30 Einheit
Option:
[0]
[1] %
*
[5] PPM
[10] l/min
[11] UPM
[12] PULSE/s
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
0
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
Funktion:
Wählen Sie die gewünschte Einheit für die
benutzerdefinierte Anzeige am LCP. Die
ausgewählte Einheit ergibt automatisch eine
lineare, quadratische oder kubische Skalierungs-
beziehung zur Ausgangsdrehzahl. Diese
Beziehung hängt von der gewählten Einheit ab
(siehe Tabelle 3.3). Sie können den tatsächlich
berechneten Wert in Parameter 16-09 Benutzerde-
finierte Anzeige auslesen und/oder durch
Auswahl von [1609] Benutzerdefinierte Anzeige in
Parameter 0-20 Displayzeile 1.1 bis
Parameter 0-24 Displayzeile 3 im Display
anzeigen.
3
Motordrehzahl
Max Drehzahl
P F-17 (UPM)
P F-15 (Hz)
35
