Parameterbeschreibungen
0-22 Displayzeile 1.3
Einstellung für die Displayanzeige in der 1. Zeile, rechte Stelle.
Diese Optionen entsprechen den für Parameter 0-20 Displayzeile
1.1 aufgelisteten Funktionen.
0-23 Displayzeile 2
3 3
Einstellung für die Displayanzeige in der 2. Zeile. Die Optionen
sind identisch mit der Auflistung für Parameter 0-20 Displayzeile
1.1. Die Optionen sind identisch mit der Anzeige in
Parameter 0-20 Displayzeile 1.1.
0-24 Displayzeile 3
Einstellung für die Displayanzeige in der 3. Zeile.
0-25 Benutzer-Menü
Range:
Size [0 -
related 9999 ]
*
3.2.4 0-3* LCP-Benutzerdef
Sie können die Displayelemente für verschiedene Zwecke
anpassen:
•
Benutzerdefinierte Anzeige. Der angezeigte Wert
ist proportional zur Drehzahl (linear, radiziert oder
3. Potenz – je nach Wahl der Einheit in
Parameter 0-30 Einheit).
•
Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in:
•
Parameter 0-30 Einheit.
•
Parameter 0-31 Freie Anzeige Min.-Wert (nur linear).
•
Parameter 0-32 Freie Anzeige Max. Wert.
•
Parameter 4-13 Max. Drehzahl [UPM].
•
Parameter 4-14 Max Frequenz [Hz]
•
Istdrehzahl.
32
VLT
Funktion:
Definieren Sie bis zu 50 Parameter, die im Q1
Benutzer-Menü angezeigt werden sollen. Der
Zugriff auf dieses Menü erfolgt über die Taste
[Quick Menu] am LCP. Die Parameter werden
im Q1 Benutzer-Menü in der Reihenfolge
angezeigt, in der Sie in diesem Arrayparameter
programmiert wurden. Das Löschen von
Parametern erfolgt, indem Sie den Wert auf
„0000" setzen.
Dies ermöglicht Ihnen zum Beispiel einen
schnellen und einfachen Zugriff auf einen bis
maximal 50 Parameter, die regelmäßig
geändert werden müssen (z. B. aus Gründen
der Anlagenwartung). Zudem ermöglicht diese
Funktion einem OEM die schnelle
Inbetriebnahme seiner Geräte.
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302

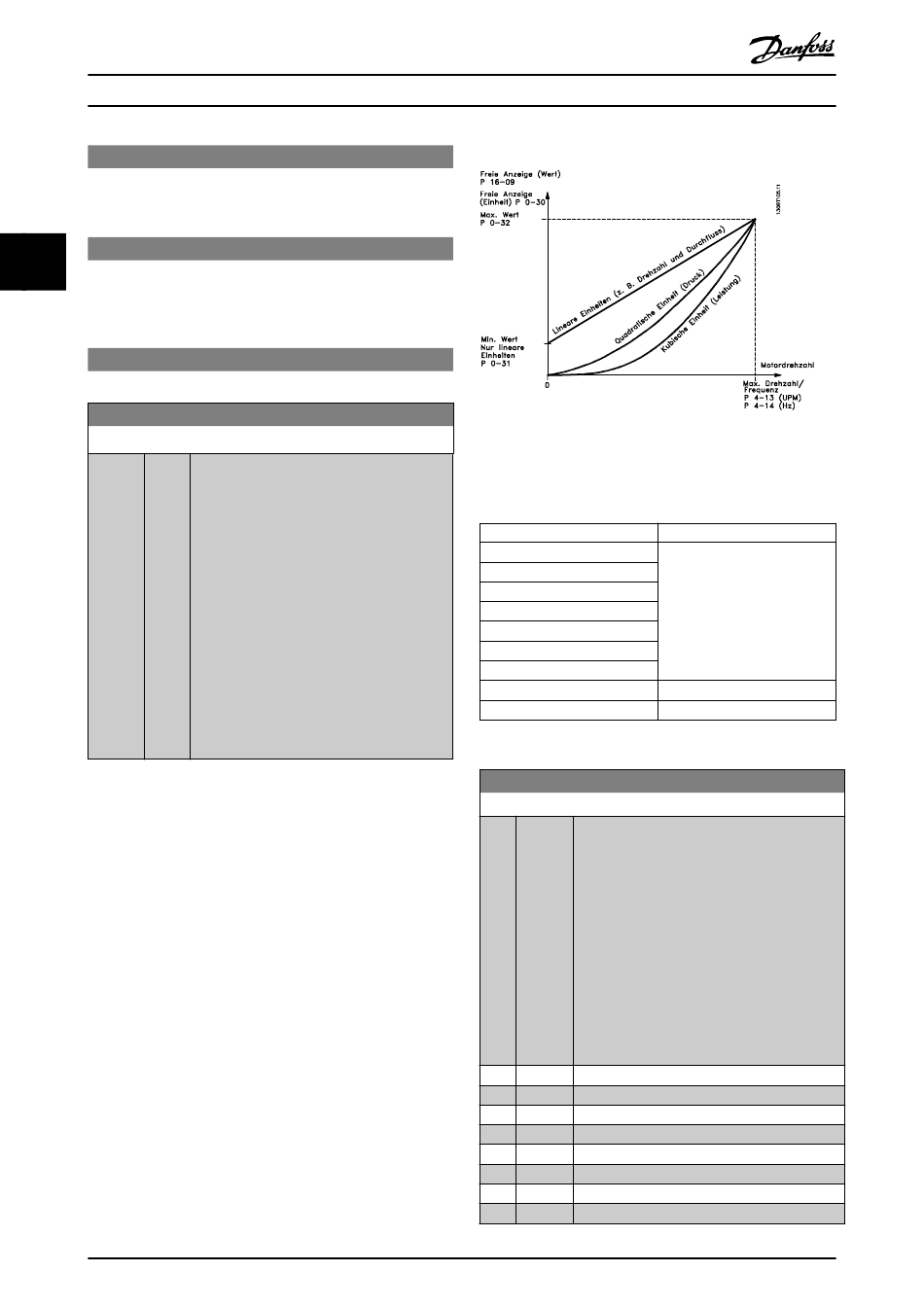

Abbildung 3.4 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Gerätetyp
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Power
Tabelle 3.2 Drehzahlbeziehungen für verschiedene Gerätetypen
0-30 Einheit für benutzerdefinierte Anzeige
Option:
[0] Ohne
*
[1] %
[5] PPM
[10] l/min
[11] UPM
[12] PULSE/s
[20] l/s
[21] l/min
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
Funktion:
Sie können die gewünschte Einheit für die
benutzerdefinierte Anzeige am LCP program-
mieren. Die ausgewählte Einheit ergibt
automatisch eine lineare, quadratische oder
kubische Skalierungsbeziehung zur Ausgangs-
drehzahl. Diese Beziehung hängt von der
gewählten Einheit ab (siehe Tabelle 3.2). Der
tatsächlich berechnete Wert kann in
Parameter 16-09 Benutzerdefinierte Anzeige
ausgelesen werden und/oder wird im Display
durch Auswahl von [16-09] Benutzerdefinierte
Anzeige in Parameter 0-20 Displayzeile 1.1 bis
Parameter 0-24 Displayzeile 3 gezeigt.
