5. Betrieb des Frequenzumrichters
•
•
•

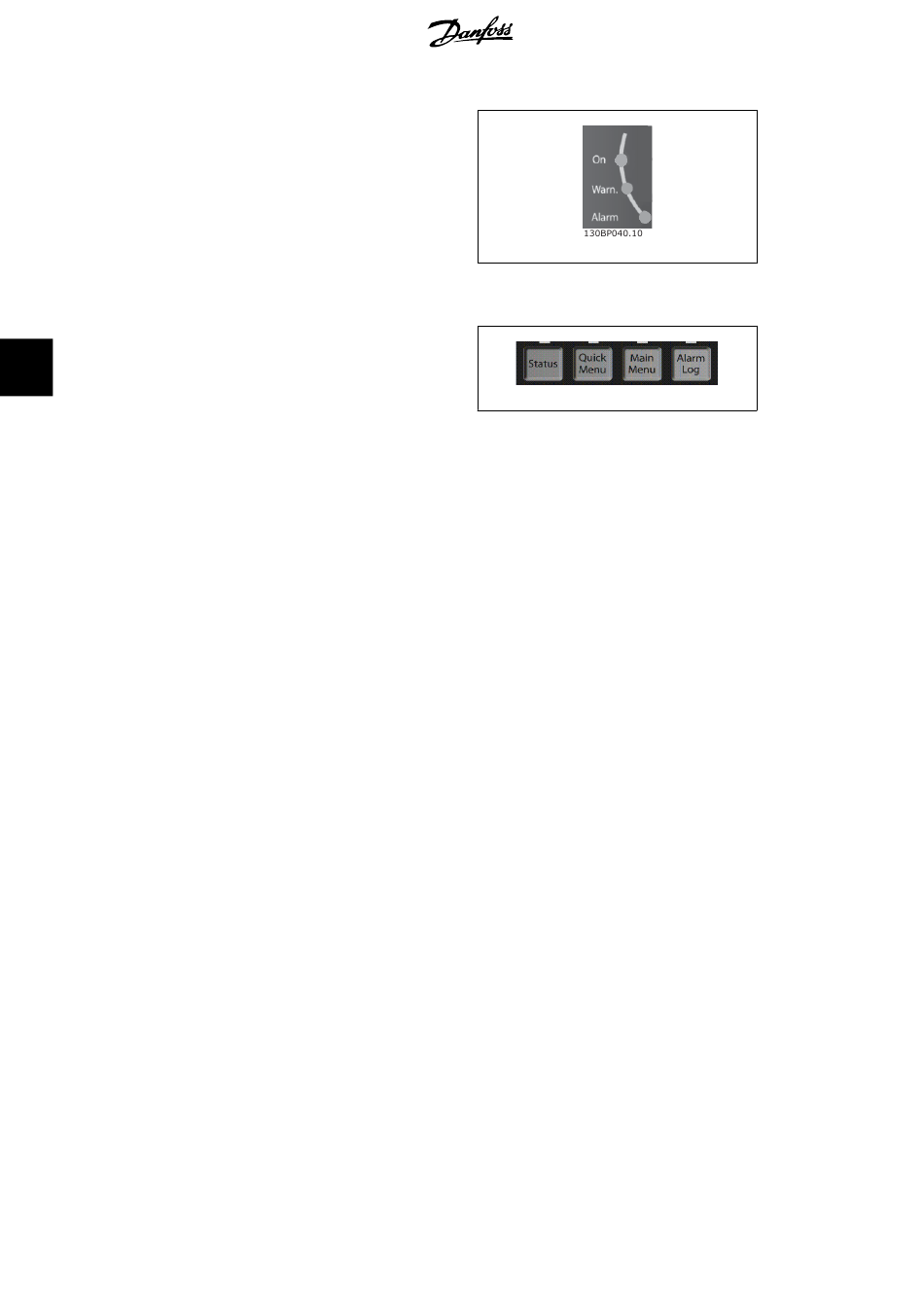

LCP-Tasten
Menütasten
Die Menütasten sind nach Funktionen grup-
5
piert. Die Tasten unter der Displayanzeige
können zur Änderung der Statusanzeige, zum
Parametrieren oder für den Zugriff auf den
Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste [Status]
können Sie zwischen 3 verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart Logic Control.
[Status] dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-
Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in den Anzeigemodus. Die Taste [Status]
dient ebenfalls zum Umschalten zwischen der Anzeige von 4 oder 5 Betriebsvariablen.
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs. Hier können die gebräuchlichsten
HVAC-Funktionen programmiert werden.
Das [Quick Menu] besteht aus:
-
-
-
-
-
Über die Funktionen ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die
Mehrzahl von HLK-Anwendungen erforderlich sind, darunter die meisten VVS- und KLS-Versor-
gungs- und Rücklaufgebläse, Kühlturmgebläse, Primär-, Sekundär- und Kondenswasserpumpen
und anderen Pumpen-, Lüfter- und Verdichteranwendungen. Neben anderen Funktionen umfasst
dies auch Parameter für die Auswahl der Variablen, die am LCP angezeigt werden sollen, digitale
Festdrehzahlen, Skalierung von Analogsollwerten, Einzel- und Mehrzonenanwendungen mit PID-
Regelung sowie spezielle Funktionen im Zusammenhang mit Lüftern, Pumpen und Verdichtern.
Die meisten Quick-Menü-Parameter können direkt über das Bedienfeld geändert werden, sofern
über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde.
Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-Modus gewechselt werden.
[Main Menu]
dient zum Zugriff und Programmieren aller Parameter. Die meisten Hauptmenü-Parameter können
direkt über das Bedienfeld geändert werden, sofern über Parameter 0-60, 0-61, 0-65 oder 0-66
kein Passwort eingerichtet wurde. Für den großen Teil von HLK-Anwendungen ist es nicht not-
46
On (Grüne LED): Das Gerät ist be-
triebsbereit.
Warn. (Gelbe LED): zeigt eine War-
nung an.
Alarm (Rot blinkende LED): zeigt ei-
nen Alarmzustand an.
Benutzer-Menü
Inbetriebnahme-Menü
Funktionssätze
Liste geänderter Parameter
Protokolle
