6 Betrieb des Frequenzumrichters
LCP Tasten

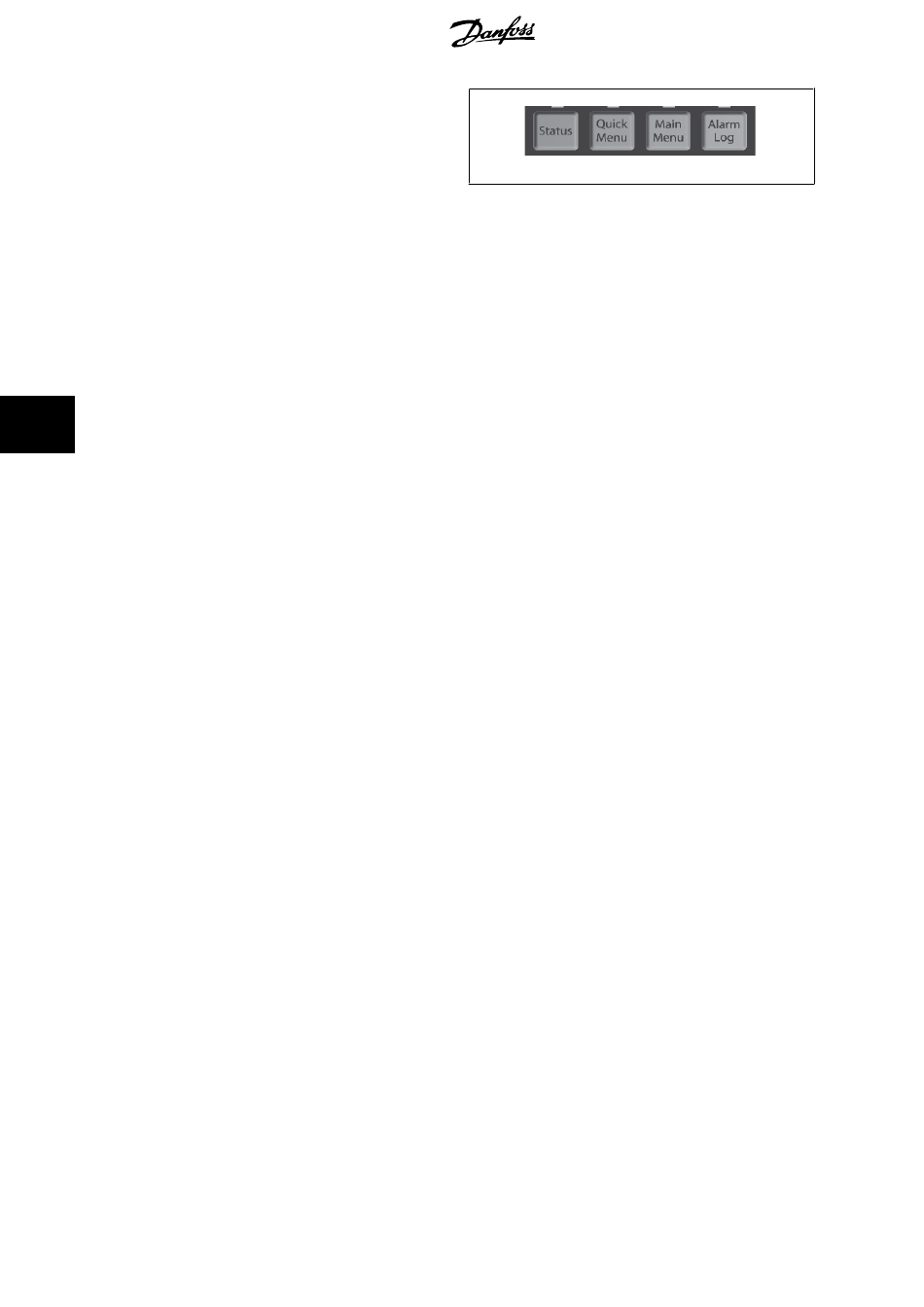

Menütasten
Die Menütasten sind nach Funktionen gruppiert. Die Tasten unter der
Displayanzeige können zur Änderung der Statusanzeige, zum Paramet-
rieren oder für den Zugriff auf den Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart Logic Control
[Status] dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in
den Anzeigemodus. Durch Drücken der Taste [Status] kann eine zusätzliche Zeile eingefügt werden.
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs. Hier können die gebräuchlichsten VLT HVAC Drive-Funktionen programmiert wer-
den.
6
Das [Quick Menu] besteht aus:
- Benutzer-Menü
- Inbetriebnahme-Menü
- Funktionssätze
- Liste geänd. Param.
- Protokolle
Über die Funktionen ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die Mehrzahl von VLT HVAC Drive-Anwendungen erforderlich
sind, darunter die meisten VVS- und KLS-Versorgungs- und Rücklaufgebläse, Kühlturmgebläse, Primär-, Sekundär- und Kondenswasserpumpen und
anderen Pumpen-, Lüfter- und Verdichteranwendungen. Neben anderen Funktionen umfasst dies auch Parameter für die Auswahl der Variablen, die am
LCP angezeigt werden sollen, digitale Festdrehzahlen, Skalierung von Analogsollwerten, Einzel- und Mehrzonenanwendungen mit PID-Regelung sowie
spezielle Funktionen im Zusammenhang mit Lüftern, Pumpen und Kompressoren.
Die meisten Quick-Menü-Parameter können direkt über das Bedienfeld geändert werden, sofern über Par. 0-60
menü Zugriff ohne PW
, Par. 0-65
Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-Modus gewechselt werden.
[Main Menu]
dient zum Zugriff und Programmieren aller Parameter. Die meisten Hauptmenü-Parameter können direkt über das Bedienfeld geändert werden, sofern
über Parameter Par. 0-60
Menü Zugriff ohne PW
kein Passwort eingerichtet wurde. Für den großen Teil von VLT HVAC Drive-Anwendungen ist es nicht notwendig, auf die Haupt-
menüparameter zuzugreifen, da das Quick-Menü, das Inbetriebnahme-Menü und Funktionssätze den einfachsten und schnellsten Zugriff auf die typischen
erforderlichen Parameter bieten.
Es kann direkt zwischen Hauptmenü-Modus und Quick-Menü-Modus gewechselt werden.
Das 3 Sekunden lange Drücken der Taste [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Ein 3 Sekunden langes Drücken der
Taste [Main Menu] ermöglicht dieselbe Funktionalität.
[Alarm Log]
zeigt eine Liste der letzten fünf Alarme an (nummeriert von A1-A5). Um zusätzliche Informationen zu einem Alarmzustand zu erhalten, markieren Sie
mithilfe der Pfeiltasten die betreffende Alarmnummer, und drücken Sie [OK]. Werden beim Auftreten des Alarms Betriebsvariablen gespeichert, können
diese ausgewählt und mit [OK] grafisch angezeigt werden.
Die Taste [Alarm Log] auf dem LCP gibt Zugriff auf Fehlerspeicher und Wartungsprotokoll.
64
Benutzer-Menü Passwort
oder Par. 0-66
Hauptmenü Passwort Hauptmenü Zugriff ohne PW
, Par. 0-61
MG.11.AC.03 - VLT
Produkthandbuch für VLT
Benutzer-Menü Zugriff ohne PW
kein Passwort eingerichtet wurde.
Benutzer-Menü Passwort
, Par. 0-65
® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
130BP045.10
Hauptmenü Passwort Haupt-
, Par. 0-61
Benutzer-
oder Par. 0-66
