Elektrochirurgiegerät maxium® mit maxium® Beamer
Gebrauchsanweisung
Die Aktivierungsanzeigen (3, Abb. 6-1) und (10, Abb. 6-1) der Buchsen M1 und M2 leuchten bei Aktivierung
des jeweiligen HF-Ausgangs. Der Funktion Schneiden oder Koagulation entsprechend leuchtet die
Aktivierungsanzeige am aktivierten Kanal gelb oder blau.
6.2.2
Bipolare Anschlüsse
Revision 15

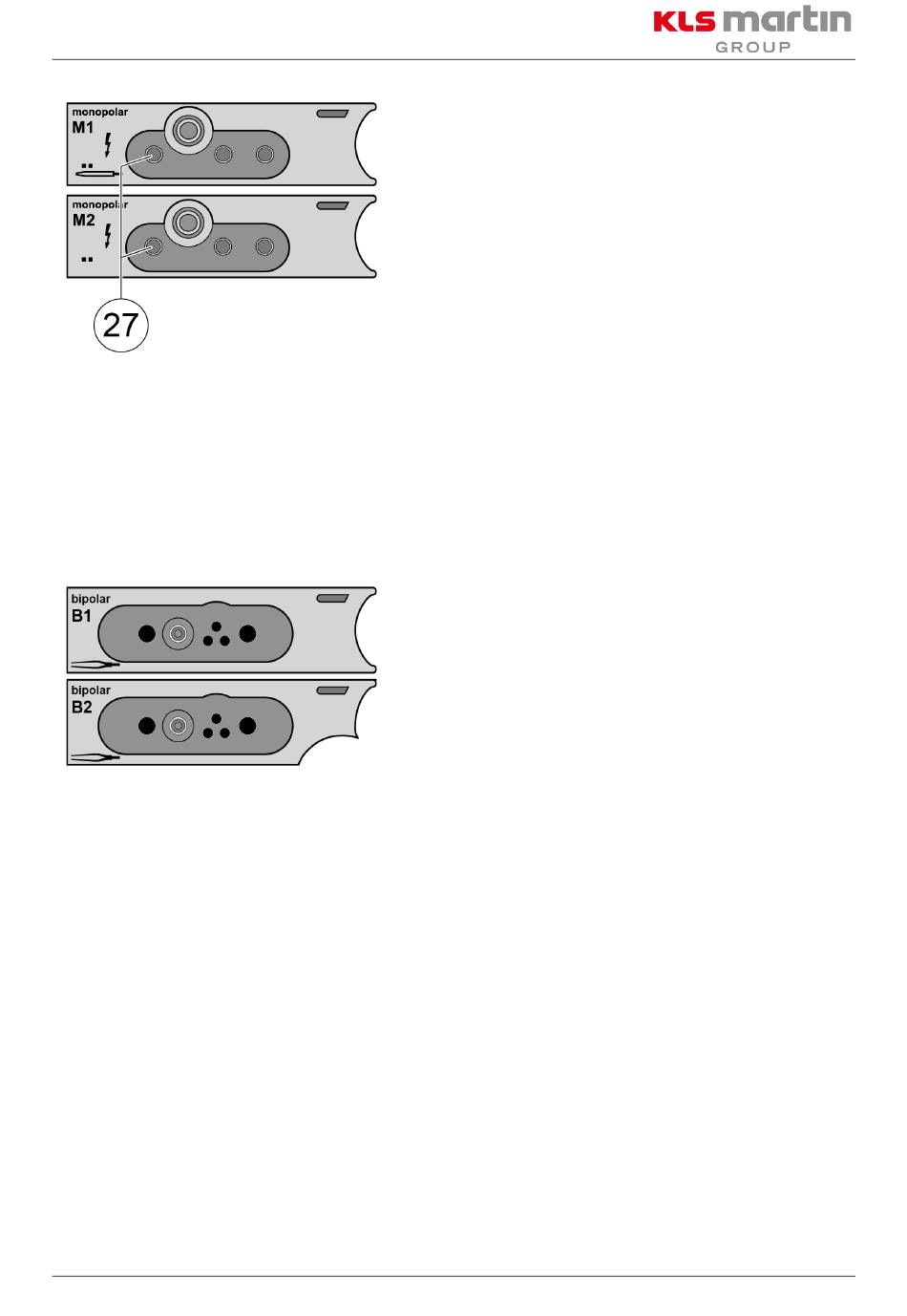

Bei dem Buchsenmodul der maxium
Buchsen M1 und M2 für Instrumente mit 5-mm-Stecker
(koaxialer Rundstecker mit 5-mm-Innenleiter) geeignet.
Folgende Kabel können hier angeschlossen werden:
Anschlusskabel mit einem koaxialen Rundstecker mit 5-
•
mm-Innenleiter
Anschlusskabel mit US-3-Pin-Stecker
•
•
Instrumentenkabel mit einfachem 4-mm-Stecker für die
linke Anschlussbuchse (27). Ein Einstecken in einen der
benachbarten Steuerkontakte führt zu einer
Fehlfunktion!
Bei dem Buchsenmodul der maxium
Buchsen B1 und B2 für Standard-Instrumente von Gebrüder
Martin und Spezialinstrumente geeignet. Die Buchsen sind mit
einem Anschluss für kleine Koaxstecker für Standard-
Anschlusskabel von Gebrüder Martin und mit 4-mm-Buchsen
für bipolare Flachstecker ausgestattet.
Außerdem sind beide Buchsen mit einem Anschluss für
Multifunktions-Anschlusskabel von Gebrüder Martin
ausgestattet und bieten die Funktionalitäten
Fingerschaltersteuerung und Instrumentenerkennung.
Beide Ausgänge können mittels eines externen Adapters so
erweitert werden, dass zwei Instrumente für bipolares
Schneiden und für bipolare Koagulation gleichzeitig
angeschlossen und über Fußschalter getrennt aktiviert werden
können. Dann kann an den anderen Ausgang noch ein weiteres
Instrument für Koagulation mit automatischer Aktivierung
angeschlossen werden.
®
e-Version sind die
m-Version sind die
®
