Gebrauchsanweisung
Elektrochirurgiegerät maxium
®
mit maxium
-Beamer
Die Aktivierungsanzeigen (3, Abb. 5-1) und (10, Abb. 5-1) der Buchsen M1 und M2 leuchten
bei Aktivierung des jeweiligen HF-Ausgangs. Der Funktion Schneiden oder Koagulation ent-
sprechend leuchtet die Aktivierungsanzeige am aktivierten Kanal gelb oder blau.
5.2.2
Bipolare Anschlüsse
Revision 10
®

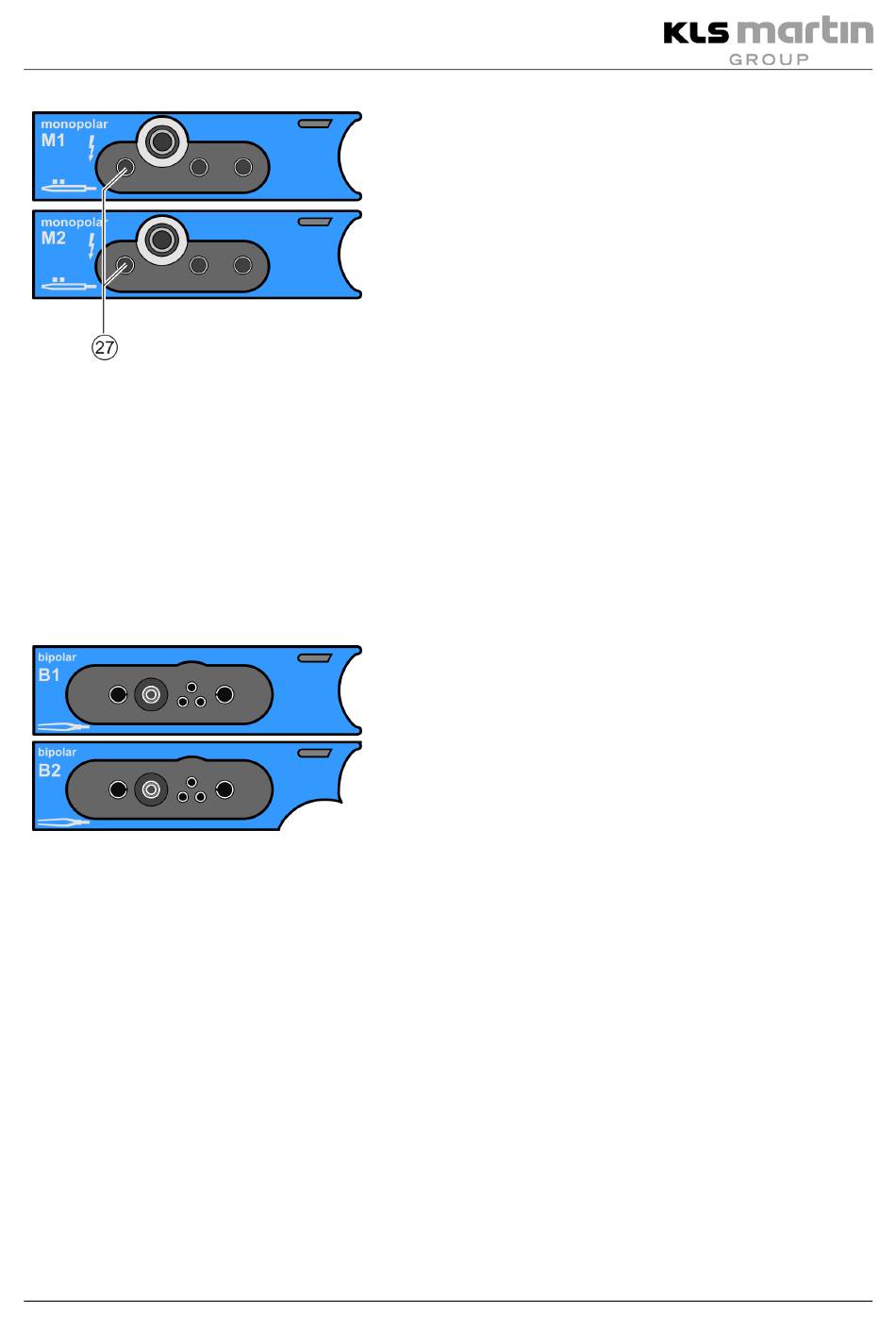

Bei dem Buchsenmodul der maxium
Buchsen M1 und M2 für Instrumente mit 5-mm-Stecker
(koaxialer Rundstecker mit 5-mm-Innenleiter) ge-
eignet.
Folgende Kabel können hier angeschlossen werden:
•
Anschlusskabel mit einem koaxialen Rundstecker
mit 5-mm-Innenleiter
Anschlusskabel mit US-3-Pin-Stecker
•
Instrumentenkabel mit einfachem 4-mm-Stecker
•
für die linke Anschlussbuchse (27). Ein Einstecken
in einen der benachbarten Steuerkontakte führt zu
einer Fehlfunktion!
Bei dem Buchsenmodul der maxium
die Buchsen B1 und B2 für Standard-Instrumente von
Gebrüder Martin und Spezialinstrumente geeignet.
Die Buchsen sind mit einem Anschluss für kleine Koax-
stecker für Standard-Anschlusskabel von Gebrüder
Martin und mit 4-mm-Buchsen für bipolare Flachstecker
ausgestattet.
Außerdem sind beide Buchsen mit einem Anschluss für
Multifunktions-Anschlusskabel von Gebrüder Martin
ausgestattet und bieten die Funktionalitäten Finger-
schaltersteuerung und Instrumentenerkennung.
Beide Ausgänge können mittels eines externen Adap-
ters so erweitert werden, dass zwei Instrumente für bi-
polares Schneiden und für bipolare Koagulation gleich-
zeitig angeschlossen und über Fußschalter getrennt
aktiviert werden können. Dann kann an den anderen
Ausgang noch ein weiteres Instrument für Koagulation
mit automatischer Aktivierung angeschlossen werden.
®
e-Version sind die
®
m-Version sind
43
