An diese Buchsen lassen sich auch monopolare Instrumente mit 12-mm-Koaxstecker oder
Instrumentenkabel mit 4-mm-Stecker anschließen. Diese zeigen dann keine Funktion, ihr Anschluss ist
aber nicht bestimmungsgemäßer Gebrauch!
Die Aktivierungsanzeigen (3, Abb. 6-1) und (11, Abb. 6-1) der Buchsen B1 und B2 leuchten bei Aktivierung
des jeweiligen HF-Ausgangs in den Farben Gelb für Schneiden und Blau für Koagulation.
42
Elektrochirurgiegerät maxium® mit maxium® Beamer

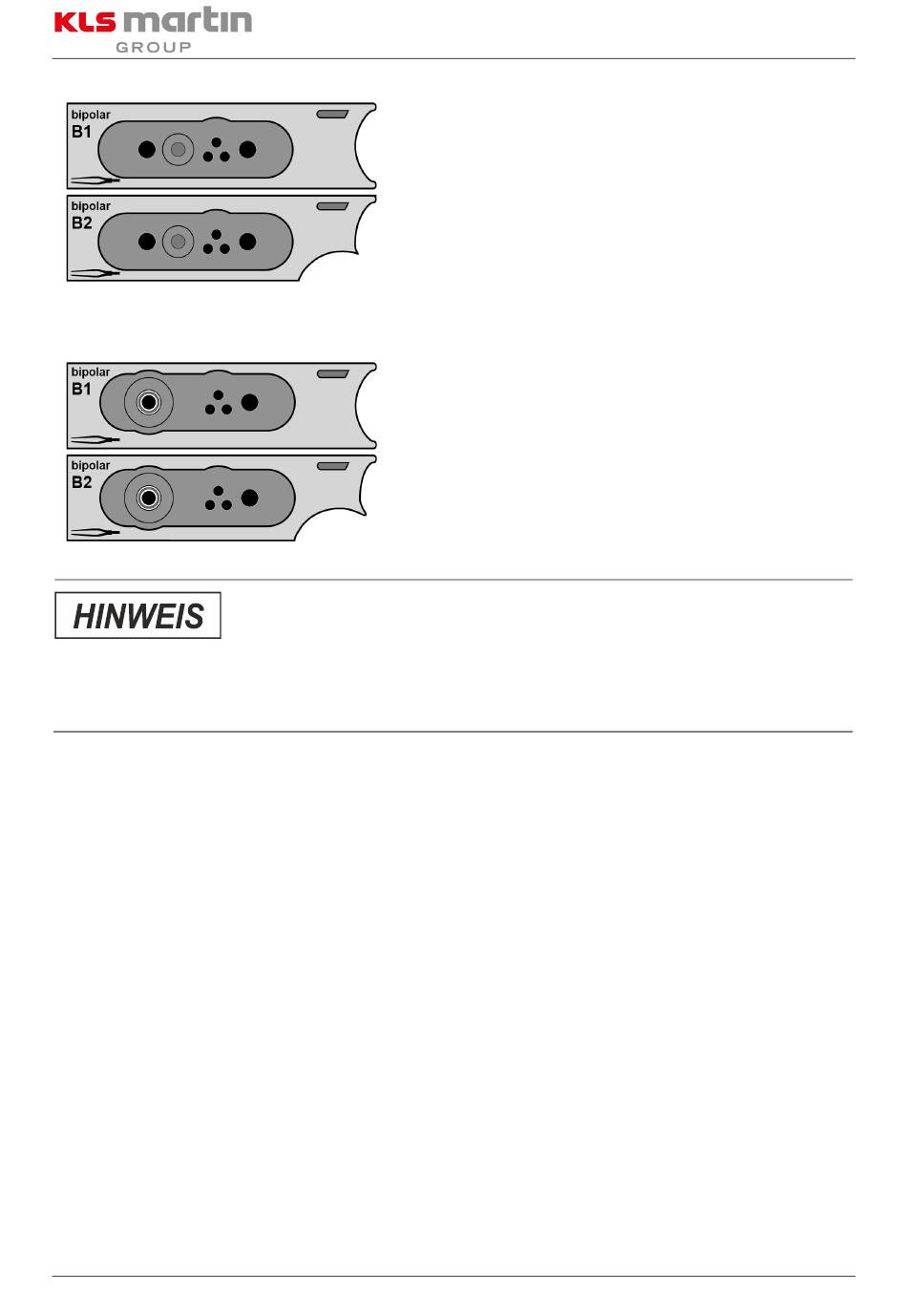

Bei dem Buchsenmodul der maxium
die Buchsen B1 und B2 für den internationalen
Instrumentenstandard geeignet und bieten beide die gleichen
Eigenschaften. An B1 und B2 können bipolare Anschlusskabel
mit zwei einzelnen 4-mm-Steckern sowie mit US-2-Pin-
Flachsteckern angeschlossen werden (z. B. für bipolare
Pinzetten, bipolare HF-Zangen oder bipolare Scheren).
Darüber hinaus kann an beide Buchsen ein Flachstecker mit
zusätzlichen Steuerkontakten angeschlossen werden, um die
Funktionen Fingerschalteraktivierung und
Instrumentenerkennung zu bedienen.
Bei dem Buchsenmodul der maxium
Buchsen B1 und B2 die gleichen Eigenschaften und sind für
Instrumente mit 12-mm-Koaxialstecker (koaxialer Rundstecker
mit 4-mm-Innenleiter) geeignet.
Außerdem können sie für US-2-Pin-Flachsteckern verwendet
werden. Darüber hinaus kann an beide Buchsen ein
Flachstecker mit zusätzlichen Steuerkontakten angeschlossen
werden, die die Funktionen Fingerschalteraktivierung und
Instrumentenerkennung steuern.
Gebrauchsanweisung
®
i-Version sind
®
e-Version bieten die
Revision 15
