Elektrochirurgiegerät maxium® mit maxium® Beamer
Gebrauchsanweisung
Technische Daten
Max. Ausgangsleistung (Cut-Phase):
Max. Ausgangsleistung (Coag-Phase):
Max. periodische HF-Ausgangsspannung:
Grundfrequenz:

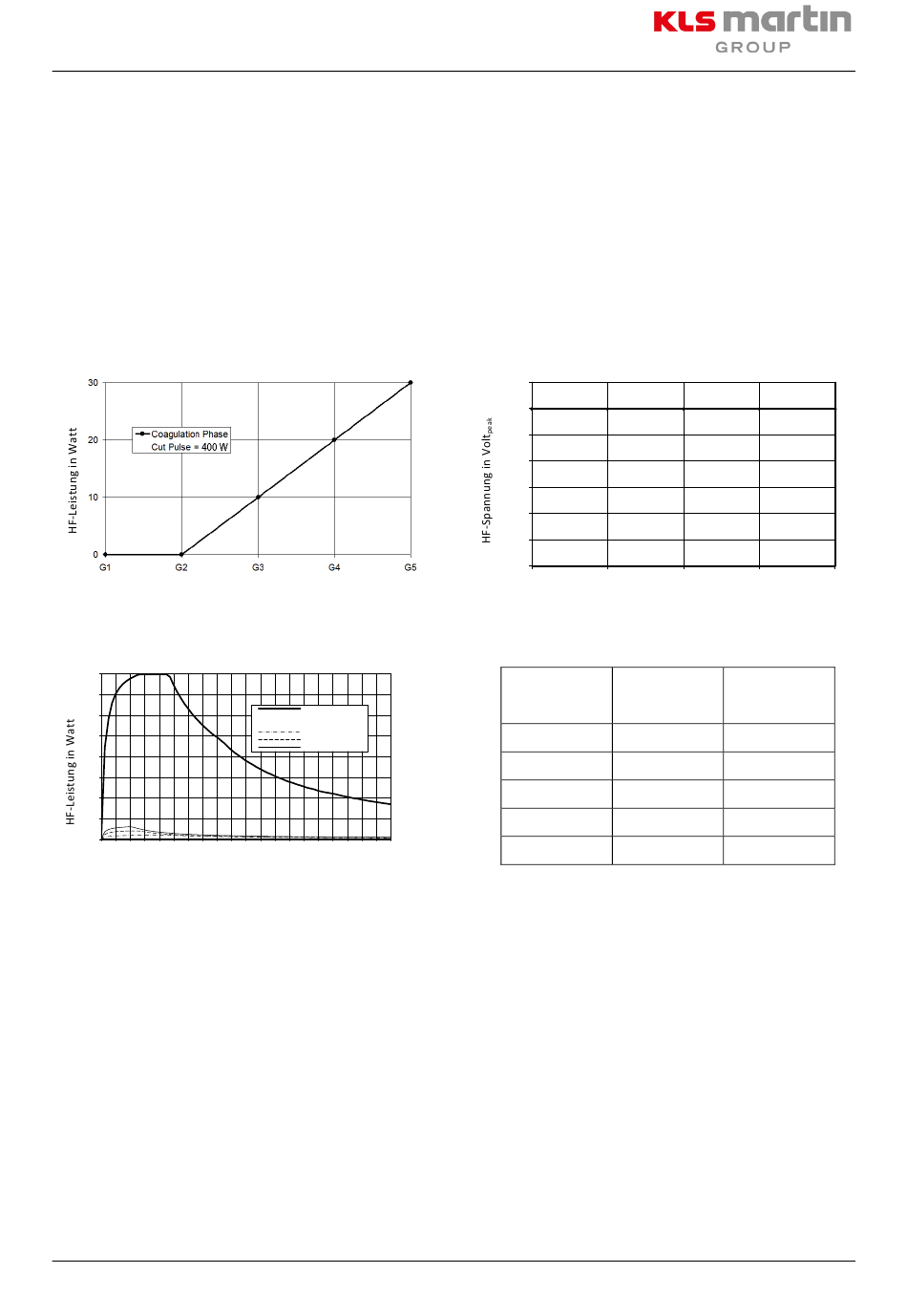

Ausgangskurven
Ausgangsleistung in Abhängigkeit vom eingestellten
Leistungsgrad G1 bis G5
Einstellung
Ausgangsleistung* in Abhängigkeit vom eingestellten
Leistungsgrad G1 bis G5
400
350
300
250
200
150
100
50
0
0 200 400 600 800
Anschlusswiderstand in Ohm
* Schneideleistung innerhalb des kurzen Pulses; stark vom Durchschnittswert abweichend
Revision 15
Cut Phase G1 - G5
Coag Phase G1=0
Coag Phase G2=0
Coag Phase G3
Coag Phase G4
Coag Phase G5
1000 1200 1400 1600 1800 2000
400 W bei 400 Ω
30 W bei 200 Ω
600 V
P
403 kHz
Periodische Spitzen-Ausgangsspannung in Abhängigkeit vom
eingestellten Leistungsgrad
700
600
500
400
300
200
100
0
G1 G2
Max. Ausgangsstrom
R in Ohm
100
200
500
1000
2000
G3 G4
Einstellung
I Cut 400 W I Coag 30 W
max max
G1–G5 G5
1,90 A 0,52 A
1,40 A 0,39 A
0,86 A 0,17 A
0,44 A 0,09 A
0,21 A 0,04 A
G5
115
