7.10.1 Anschluss der Einspeisung und des
Ballastwiderstands
Externer
Ballastwiderstand
Haupteinspeisung

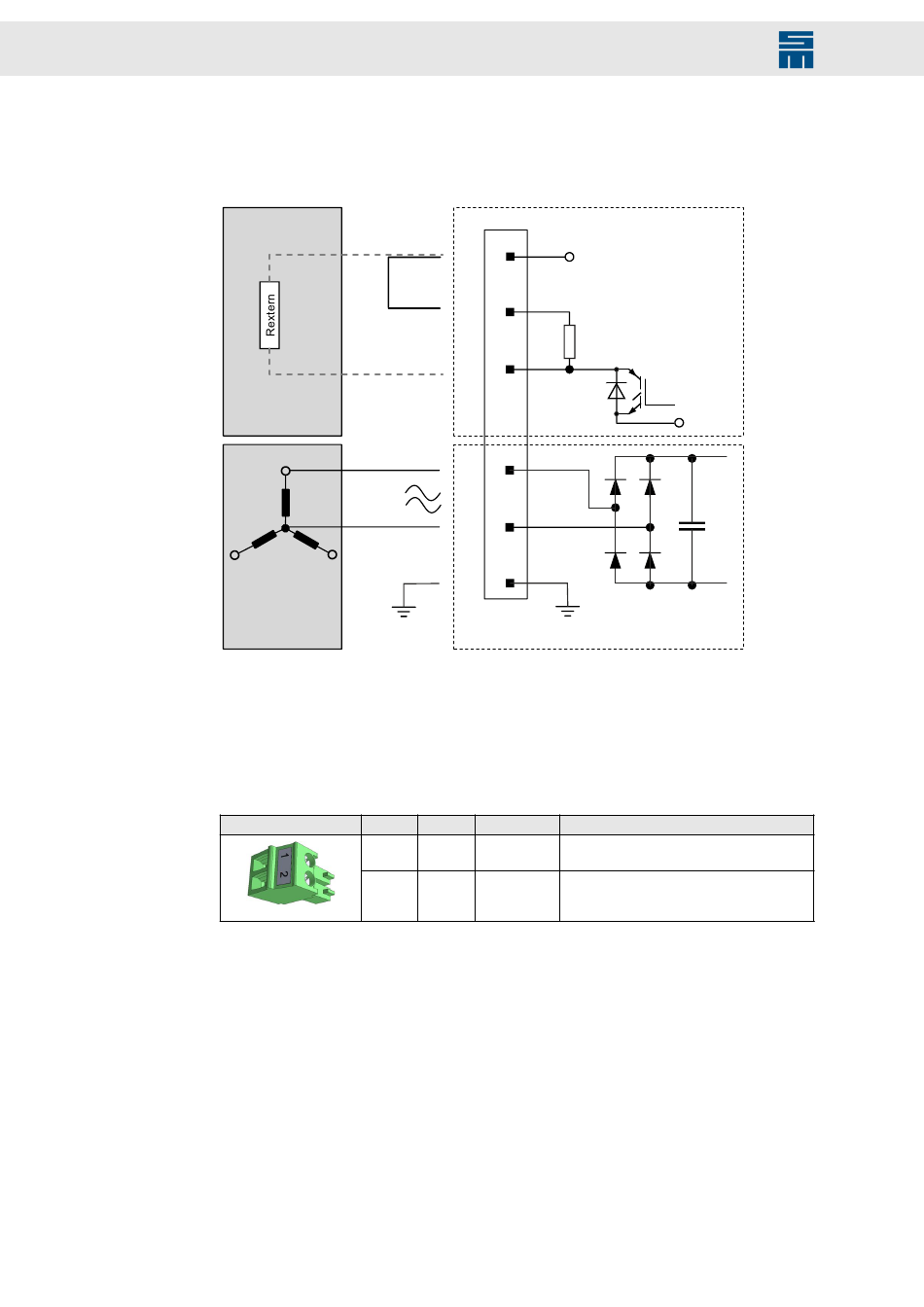

Abb. 65: Ballastwiderstand und Einspeisung (X33)
7.11 X50 – Motortemperatur
2-poliger Leiterplattensteckverbinder, passend für Gegenstecker MC 1,5/ 2-ST-3,81
(Phoenix Contact)
Gegenstecker X50
Angaben zu den Klemmanschlüssen:
▶
Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
▶
Anzugsdrehmoment: 0,22 bis 2,5 Nm
80
X33
6
DC+
oder
Brücke
5
Rint
4
Rext
3
L
2
N
1
PE
Pin E/A Name
1 E Thermo_In+
2 E Thermo_In−
Antriebssystem SD4S - Hardwarebeschreibung
Antrieb
Rintern
DC−
PE
Bedeutung
Anschluss Motortemperatursensor (für Sen-
soren von 0,1 kΩ bis 4 kΩ)
Anschluss Motortemperatursensor
