10.5 sercos II (CFL01.1-Q2) – Führungskommunikation
10.5.1

Allgemeines

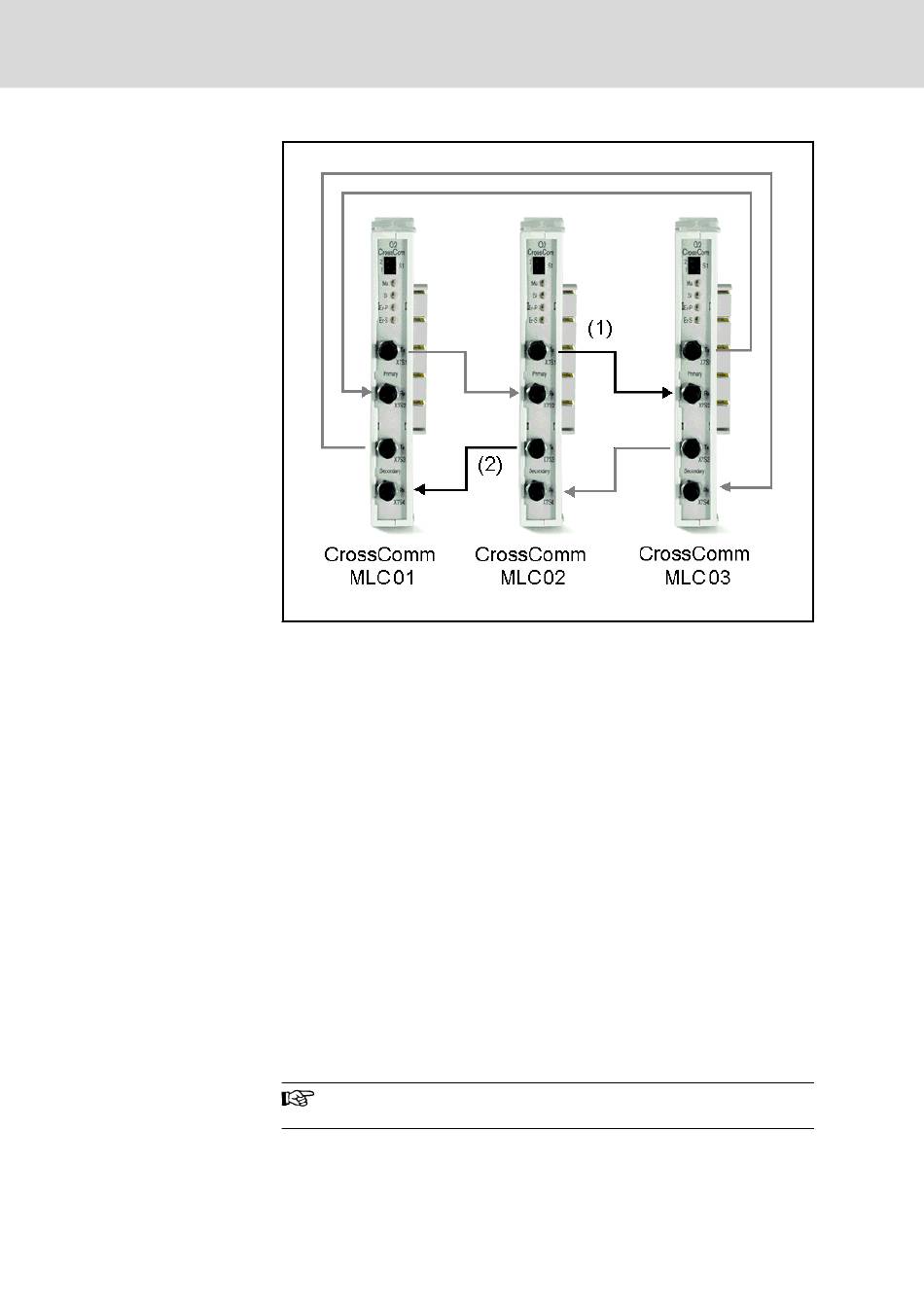

Abb.10-14: Sendeleitungen der MLC 02
Die Sendeleistung wird im Parameter "C-0-0702, MLC-Verbund - Konfigurati‐
ring
on LWL-Längen" eingestellt.
Die im ersten Listenelement eingetragene Länge bezieht sich auf den Licht‐
wellenleiter ① zwischen dem aktuellen und dem nachfolgenden Funktions‐
modul CrossComm sercos II (CFL01.1-Q2) im Primär-/Einzel-Ring.
Die Sendeleistung wird über IndraWorks im Parameter "C-0-0702, MLC-Ver‐
ring
bund - Konfiguration LWL-Längen" eingestellt.
Die im ersten Listenelement eingetragene Länge bezieht sich wie beim Ein‐
zelring auf den Lichtwellenleiter zwischen dem aktuellen und dem nachfol‐
genden Funktionsmodul CrossComm sercos II (CFL01.1-Q2) im Primärring
①.
Die im zweiten Listenelement eingetragene Länge ist für den Sekundärring
② relevant.
Mit Hilfe des Funktionsmoduls sercos II (CFL01.1-Q2) ist es möglich, sercos
II Antriebe an die mit onBoard sercos III Schnittstelle ausgerüstete
IndraMotion MLC anzuschliessen.
Das Funktionsmodul ist unter der Materialnummer: R911 170 009 bestellbar.
Das Modul zur Führungskommunikation hat immer rechts vor ei‐
nem eventuell vorhandenen Querverbundmodul zu stecken.
