I/O-Peripherie
sercos Koppler
ist abhängig vom eingesetzten Profinet-Controller und den zur Verfügung ge‐
stellten Nutzdaten der angeschlossenen I/O-Module.
Typenschlüssel: R-IL PN BK DI8 DO4-PAC
Überblick der Feldbuskoppler-Eigenschaften:
● acht digitale Eingänge, Typ 1, 24 V DC
● vier digitale Ausgänge, 24 V DC, 0,5 A
● modular erweiterbar um bis zu 61 externe I/O-Module
● maximal 244 Byte je Datenrichtung Prozessdaten
● Parametrierung und Konfiguration mittels GSDML inkl. Diagnose
● verriegelbares Bedienfeld für den Betriebsarten- und Adressschalter
Die Dokumentation zu diesem Gerät ist in Vorbereitung.

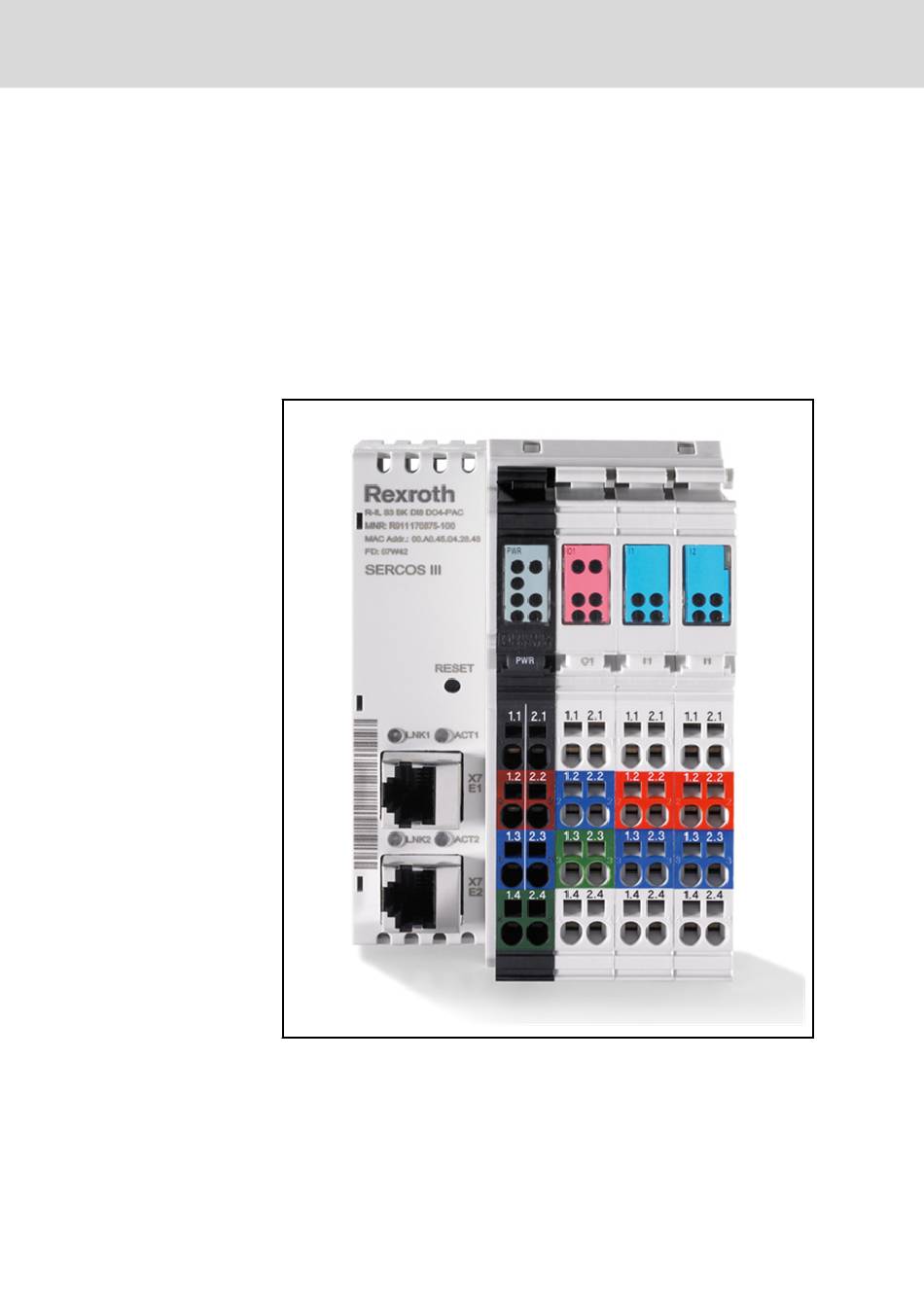

Abb.9-4: Rexroth sercos Inline-Koppler
Der Feldbus-Koppler dient zur Einbindung von I/O-Modulen des IndraControl
Inline-Bus in sercos. sercos lässt strukturell den Anschluss von max. 255
Feldbuskopplern mit je 61 zusätzlichen I/O-Modulen zu. Die max. Anzahl ist
abhängig von den zur Verfügung gestellten Nutzdaten der I/O-Module.
Typenschlüssel: R-IB IL S3 BK DI8 DO4-PAC
