1.3
Allgemeine Hinweise zum EMV-gerechten Ein- und Aufbau
1
Systemdaten und Systemaufbau
Elektrische und elektronische Geräte müssen an ihrem Einsatzort fehlerfrei funktionieren. Dies gilt auch dann, wenn
elektromagnetische Störungen in zu erwartender bzw. definierter Größe auf sie einwirken. Von den Geräten selbst dürfen
keine unzulässigen Störungen ausgehen.
Advant-Controller-Steuerungskomponenten sind besonders störsicher und störunanfällig entwickelt und konstruiert. Bei
Einhaltung der im Griff 2 unter "Systemdaten, Systemaufbau" gemachten Verdrahtungs- und Erdungsvorschriften ist
normalerweise ein störungsfreier Betrieb sichergestellt.
Dennoch gibt es Anwendungsfälle, in denen schon in der Planungsphase klar wird, daß mit erhöhten EMV-Anforderun-
gen zu rechnen ist: z. B. bei benachbarten Frequenzumrichtern, Kompressoren, Pumpen kleiner Leistung (bedeutet
hohe Induktivität), Mittelspannungsschaltern usw. Ein unter EMV-Gesichtspunkten erstelltes Erdungskonzept ermög-
licht auch hier einen störungsfreien Betrieb.
Drei Grundsätze sind es wert, besonders beachtet zu werden:
•
Alle Verbindungen so kurz wie möglich halten (besonders Erdungsleitungen)
•
Leiterquerschnitte, besonders für Erdungen, groß wählen
•
Gute und großflächige Kontakte herstellen, besonders bei Erdungsanschlüssen
- rüttelfeste Verbindungen
- blanke Kontaktflächen (Lack entfernen, saubere Oberflächen)
- solide Steck- und Schraubverbindungen
- Kabelschirme direkt mit Schelle auf gut geerdete, metallische Unterlage erden,
- keine Beidrähte verwenden
- keine Zahnscheiben unter geschraubten Anschlüssen
1.4
Checkliste für Planung und Installation
Dieses Kapitel enthält Erinnerungshilfen, um zu überprüfen, ob bei Planung und Installation alles Wichtige berücksichtigt
worden ist.
1.4.1 Planungsreserven
•
Reserve-Eingänge binär/analog für zu erwartende Erweiterungen
•
Reserve-Ausgänge binär/analog für zu erwartende Erweiterungen
•
Reserve-Schaltschrankplatz für zu erwartende Erweiterungen
•
Advant Controller 31 / Stand: 08.2003

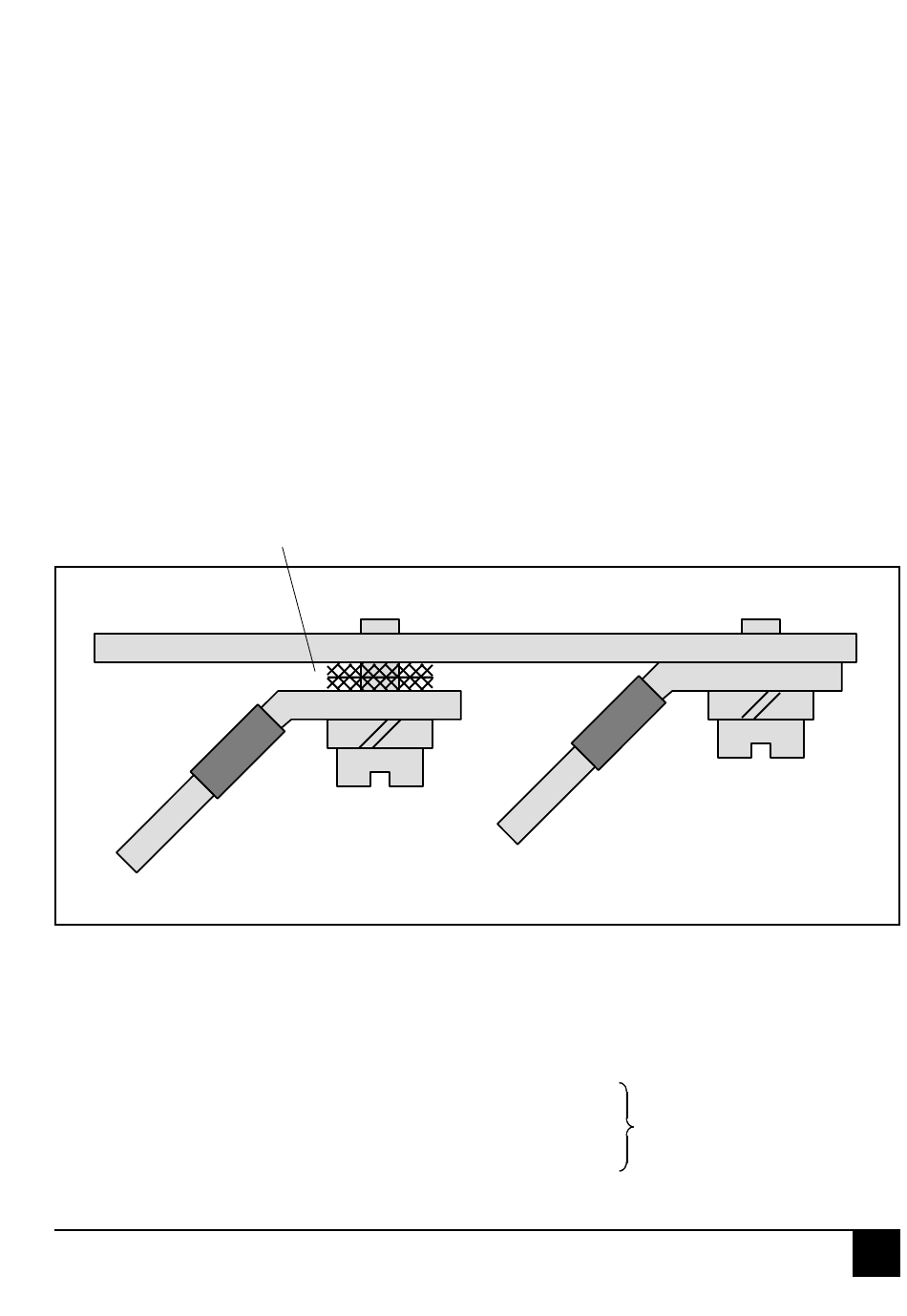

So nicht
da Kontakt nur punktförmig
Hardware
Sondern so
weil Kontakt großflächig
1-7
Systemdaten, Systemaufbau
Faustregel 10...20 % Reserve
