Fehlerzustand
Initialisiert
Position erreicht
Bewegung aktiv
Nullposition
Encoder Nachbildung A/B
Voreinstellung: 52 Inkremente pro mm, das entspricht bei einem Multilift II in der
Ausführung 3000 N, 1 mm pro Impuls und Kanal.
6.4

Inbetriebnahme mit einem Handschalter mit 2 Funktionstasten

Die Antriebe werden über die beiden Funktionstasten des Handschalters gesteuert.

6.4.1 Allgemein

Übersichtsbild des Handschalters mit 2 Funktionstasten
30
Stellen Sie sicher, dass sich beim Verfahren der Antriebe keine
Personen in der Nähe der Antriebe befinden.
Benutzen Sie den Handschalter nur dann, wenn Sie Sichtkontakt zu
den Antrieben haben - Unfallgefahr!
1 Taste „AUF"
2 Taste „AB"
Montageanleitung MultiControl II duo und MultiControl II quadro
liefert einen High-Pegel, wenn ein aktiver
Fehler ansteht.
liefert einen High-Pegel, wenn eine
Initialisierungsfahrt durchgeführt wurde
und das System einsatzbereit ist.
liefert einen High-Pegel, wenn die
angeforderte Position erreicht wurde.
liefert einen High-Pegel, wenn sich das
System in Bewegung befindet.
liefert einen Low-Pegel, wenn die unterste
Position erreicht wurde.
liefert ein Signal welches einen 2-kanaligen
Encoder simuliert und die Position von
Motor 1 darstellt. Die Auflösung ist mittels
Parameter 20 einstellbar (siehe Kapitel 6.5.6.14).

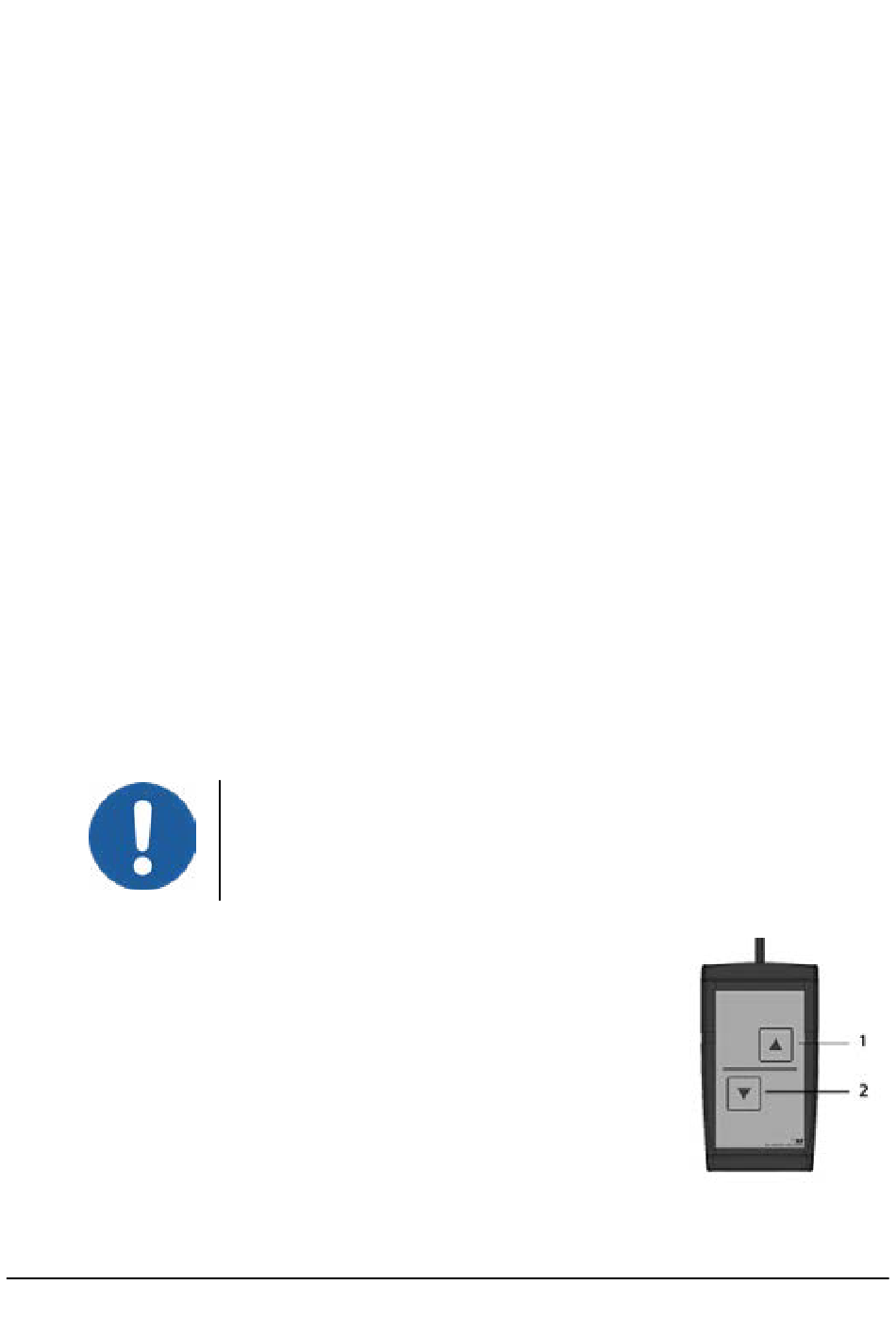

Abbildung 8 - Handschalter
mit 2 Funktionstasten
