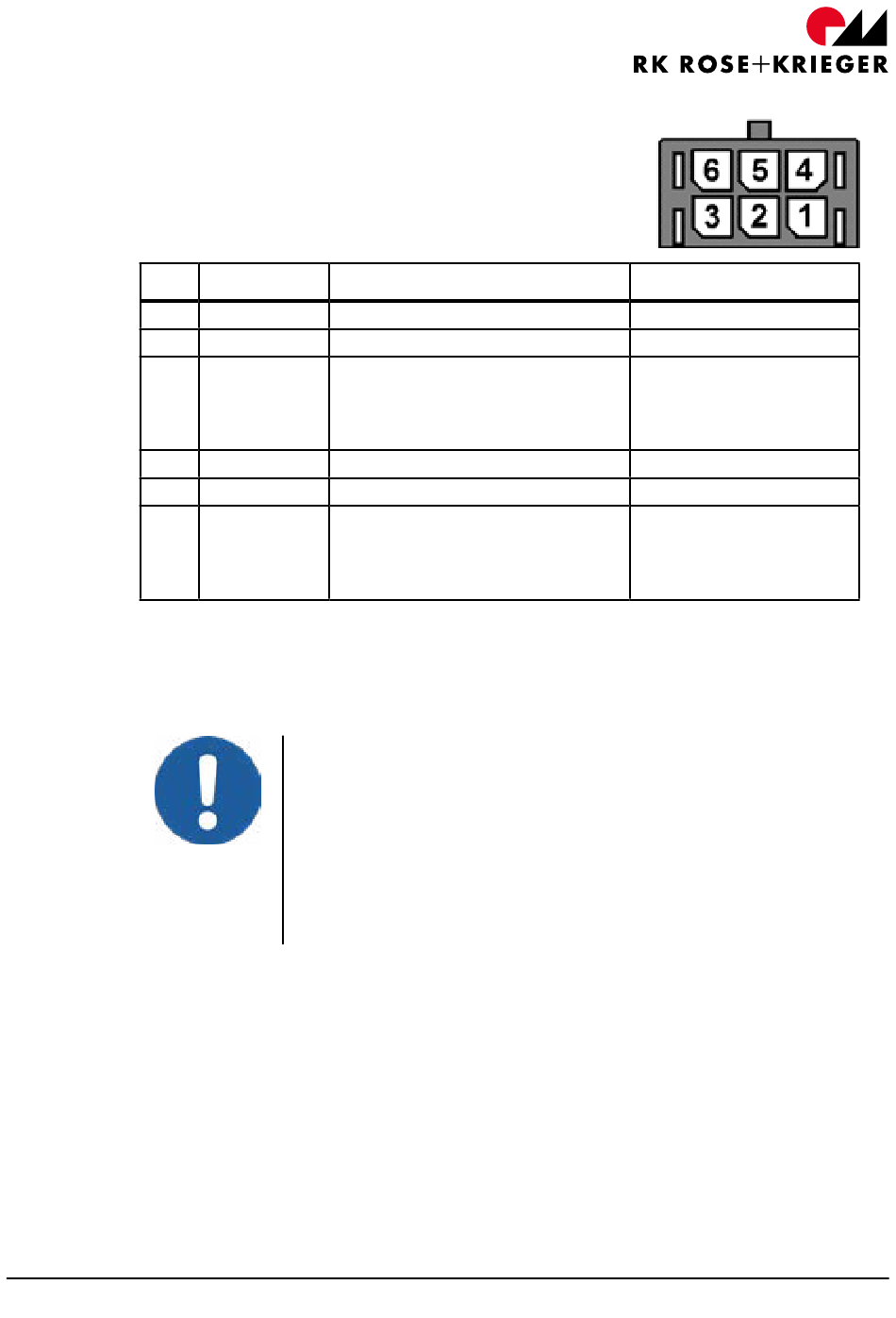

Handschalterschnittstelle (HS)
Ansicht von vorn auf die Kontakte:
Pin
1
2
3
4
5
6
Die Eingänge AUF und AB können zwecks Verfahrens der Antriebe auf +12 VDC mittels
Taster (keine Schalter) geschaltet werden.
Das Protokoll der Control-BUS-Schnittstelle ist zwecks Aufbaus einer direkten
Kommunikation der Steuerung mit einer SPS, PC, etc. auf Anfrage erhältlich.
Montageanleitung MultiControl II duo und MultiControl II quadro
Funktion
GND -
RS485 B Control-BUS
AUF Signalkontakteingang
Kontakttyp: NO (High active)
Spannung: max.: 12 VDC
12 VDC 12 V ± 10% max. 20 mA
RS485 A Control-BUS
AB Signalkontakteingang
Kontakttyp: NO (High active)
Spannung: max.: 12 VDC
Um in einer Gefahrensituation die Antriebe sicher stoppen
zu können, dürfen für die Ansteuerung der AUF- und AB-
Eingänge nur Taster verwendet werden, die dauerhaft
betätigt werden müssen. Bei der Bedienung der Taster muss
der Gefahrenbereich der Antriebe bzw. des Systems für den
Bediener gut sichtbar sein, um eine Gefahrensituation sofort
erkennen zu können und die Antriebe durch das Loslassen der
Taster stoppen zu können.
Beschreibung Aderfarbe
braun
grün
weiß
rosa
gelb
grau
