RK Rose+Krieger RK MultiControl II duo Montageanleitung Seite 24

Schnittstelle für Sensoren und Synchro-BUS

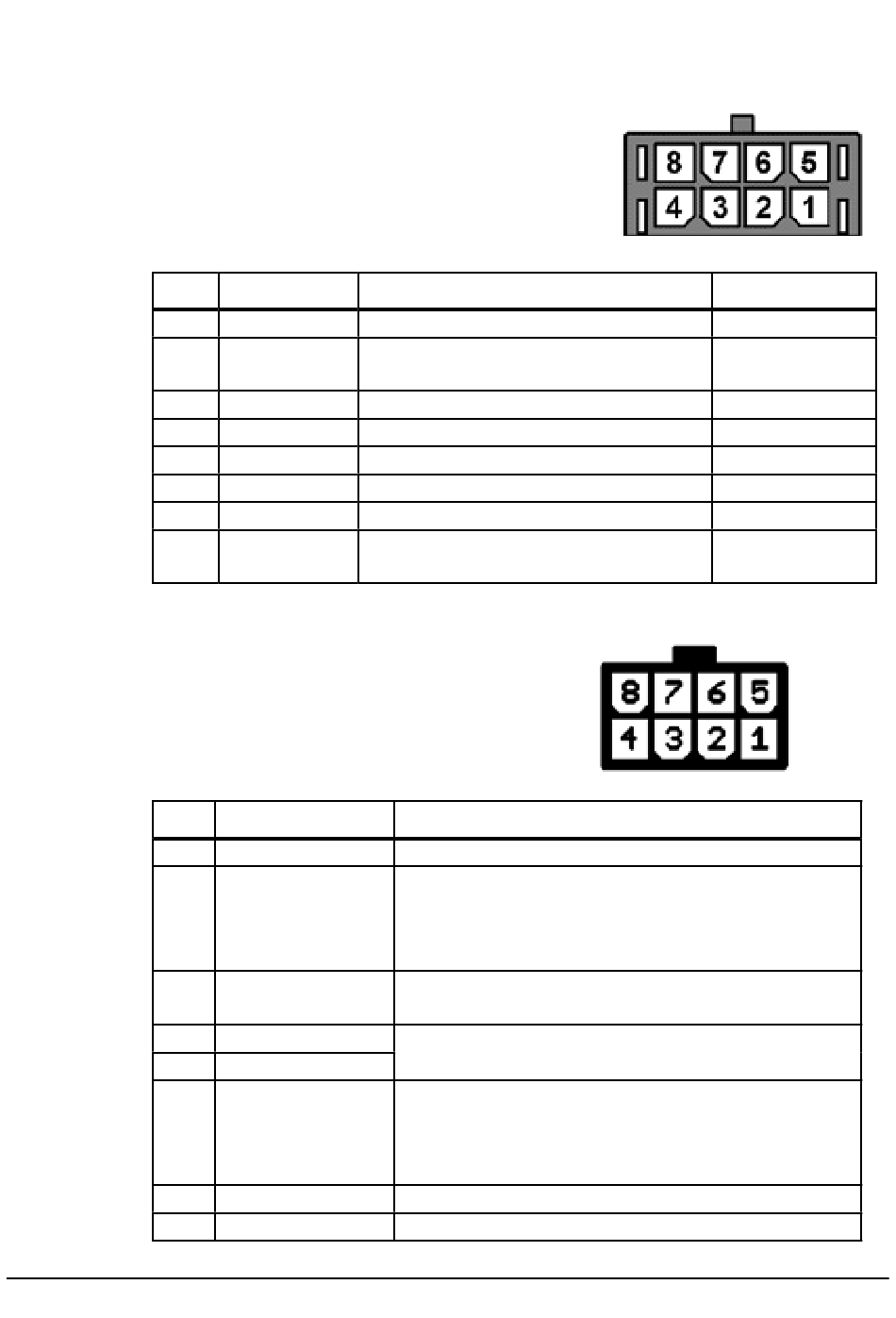

Ansicht von vorn auf die Kontakte:
Pin
1
2
3
4
5
6
7
8
Motor-Steckplatz
Ansicht von vorn auf die Kontakte:
Pin
1
2
3
4
5
6
7
8
24
Funktion
GND -
RS485 B Serielle Schnittstelle zur Kommunikation
zwischen Steuerungen (Sync-BUS)
Sensor 2 keine Funktion hinterlegt
Sensor 1 Schaltleiste (siehe Kapitel 6.5.6.5)
12 VDC 12 V ± 10 % max. 20 mA
RS485 A Sync-BUS
Sensor 3 keine Funktion hinterlegt
Sensor 4 Externer Stoppeingang (siehe Kapitel
6.5.6.6)
Funktion
Motor +
Endschalter unten
+12 VDC
Hall-Sensor A
Hall-Sensor B
Endschalter oben
GND
Motor -
Montageanleitung MultiControl II duo und MultiControl II quadro
Beschreibung
Beschreibung
0 ... 28,5 VDC Ansteuerung des Antriebs (Ausgang)
Signalkontakt-Eingang. Bei einem nicht betätigten
Endschalter (Kontakttyp: NC) liegen hier +12 VDC an.
In Endlage ist der angeschlossene Endschalter-Kontakt
offen.
Versorgung der Hall-Sensoren und Endschalter
(Ausgang)
Hall-Sensor Signal-Eingänge. Hall-Sensor Output-Typ:
open collector.
Signalkontakt-Eingang. Bei einem nicht betätigten
Endschalter (Kontakttyp: NC) liegen hier +12 VDC an.
In Endlage ist der angeschlossene Endschalter-Kontakt
offen.
Versorgung der Hall-Sensoren (Ausgang)
0 ... 28,5 VDC Ansteuerung des Antriebs (Ausgang)
Aderfarbe
braun
grün
weiß
grau
rosa
gelb
schwarz
blau
