6.2.2 Anschlussbelegung

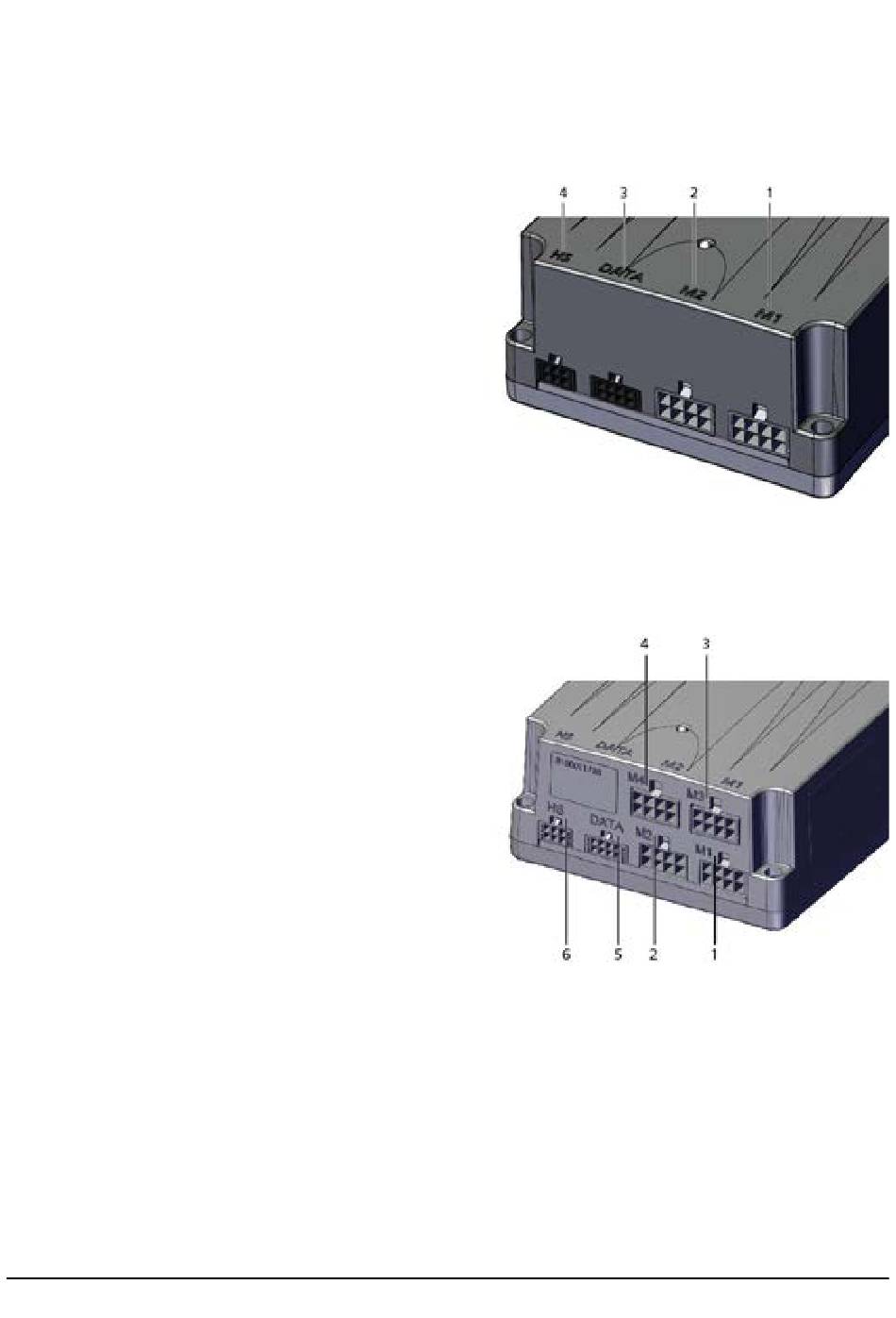

Anschlussbelegung der MultiControl II duo
1
2
3
4
Anschlussbelegung der MultiControl II quadro
1
2
3
4
5
6
Beachten Sie zum Anschließen der Antriebe Kapitel „6.3.2 Antriebe an MultiControl II
quadro anschließen".
22
M1 = Antriebssteckplatz 1
(muss immer belegt sein)
M2 = Antriebssteckplatz 2
DATA = Schnittstelle für
Sensoren (Sicherheits-
schaltleiste o. ä.) und
Synchronisations-
bus (Sync-BUS)
HS = Handschalterschnittstelle
(Control-BUS)
M1 = Antriebssteckplatz 1
(muss immer belegt sein)
M2 = Antriebssteckplatz 2
M3 = Antriebssteckplatz 3
M4 = Antriebssteckplatz 4
DATA = Schnittstelle für
Sensoren (Sicherheitsschalt-
leiste o. ä.) und Synchronisations-
bus (Sync-BUS)
HS = Handschalterschnittstelle
(Control-BUS)
Montageanleitung MultiControl II duo und MultiControl II quadro
Abbildung 3 - Anschlussbelegung
der MultiControl II duo
Abbildung 4 - Anschlussbelegung der
MultiControl II quadro
