3. VLT AQUA auswählen

3.5. Besondere Betriebsbedingungen

3.5.1. Zweck der Leistungsreduzierung

Leistungsreduzierung muss berücksichtigt werden, wenn der Frequenzumrichter bei niedrigem Luftdruck (Höhenlage), niedrigen Drehzahlen, mit langen
Motorkabeln, Kabeln mit großem Querschnitt oder bei hoher Umgebungstemperatur betrieben wird. Der vorliegende Abschnitt beschreibt die erforderli-
chen Maßnahmen.
3
3.5.2. Leistungsreduzierung wegen erhöhter Umgebungstemperatur
Die über 24 h gemessene Durchschnittstemperatur (T
(T ) liegen.
AMB,MAX
Wird der Frequenzumrichter bei hohen Umgebungstemperaturen betrieben, so ist eine Reduzierung des Dauerausgangsstroms notwendig.
Die Leistungsreduzierung hängt vom Schaltmodus ab, der in Par. 14-00 Schaltmuster auf 60° AVM oder SFAVM eingestellt werden kann.
Gehäuse A
60 AVM - Pulsbreitenmodulation

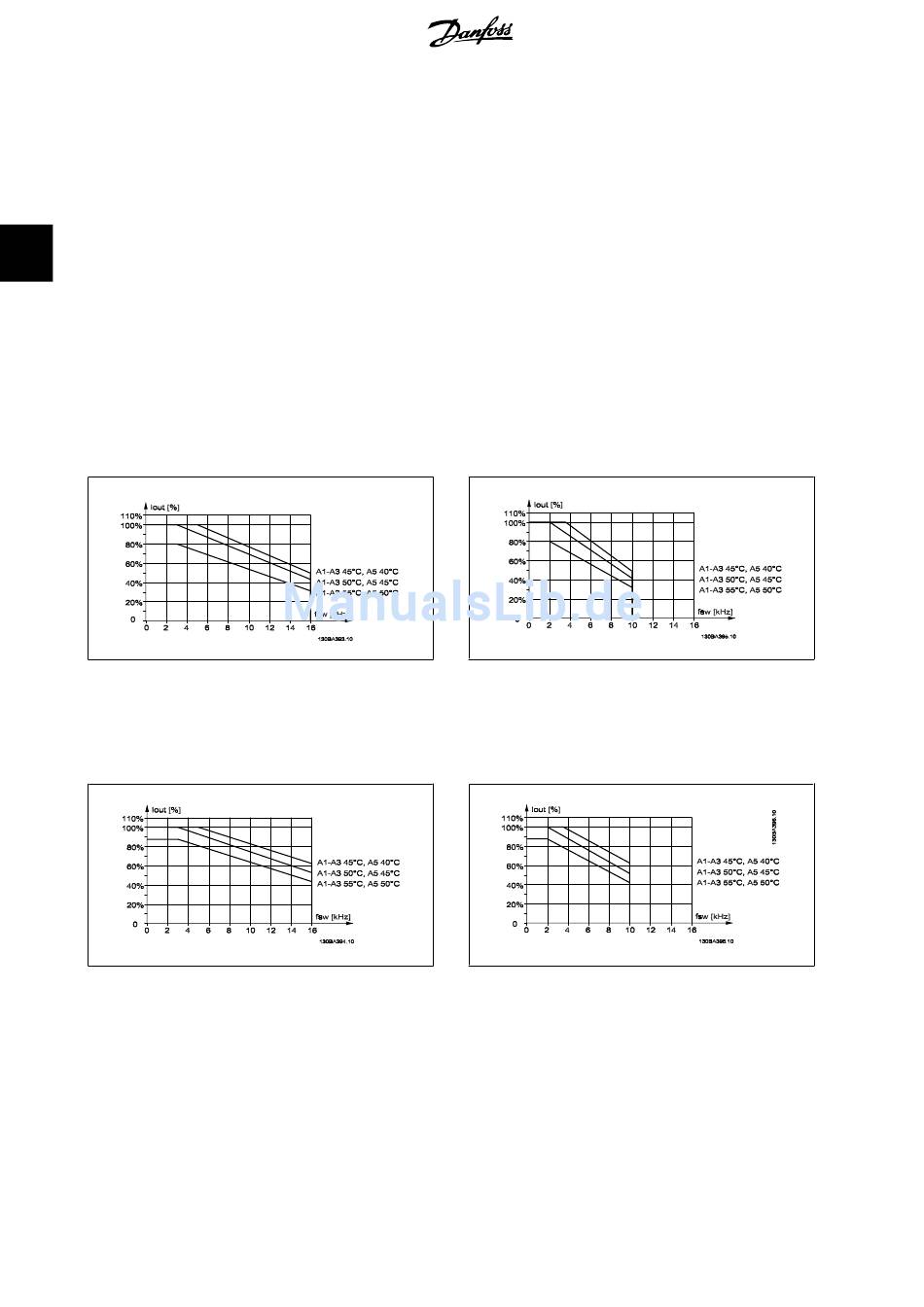

Abbildung 3.1: Leistungsreduzierung von I
für Gehäuse A bei 60° AVM.
MAX
Bei Gehäuse A hat die Länge des Motorkabels einen relativ großen Einfluss auf die empfohlene Leistungsreduzierung. Daher wird auch die empfohlene
Leistungsreduzierung für eine Anwendung mit max. 10 m Motorkabel gezeigt.
Abbildung 3.3: Leistungsreduzierung von I
für Gehäuse A über 60° AVM und maximales 10 m Motorkabel
MAX
56
) muss mindestens 5 °C unter der der maximal zulässigen Umgebungstemperatur
AMB, AVG
SFAVM - Stator Frequency Asyncron Vector Modulation
für verschiedene T Abbildung 3.2: Leistungsreduzierung I
out AMB,
Gehäuse A über SFAVM
für verschiedene T Abbildung 3.4: Leistungsreduzierung I
out AMB,
Gehäuse A über SFAVM und maximales 10 m Motorkabel
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
Projektierungshandbuch für VLT
für verschiedene T
out
für verschiedene T
out
®
AQUA Drive
für
AMB, MAX
für
AMB, MAX
