7.1.12 RS-485-Busanschluss
Ein oder mehrere Frequenzumrichter können mittels der seriellen Stan-
dardschnittstelle an einen RS485-Master oder über Konverter an einen
PC angeschlossen werden. Klemme 68 ist an das P-Signal (TX+, RX+)
und Klemme 69 an das N-Signal (TX-, RX-) anzuschließen.
Sollen mehrere Frequenzumrichter angeschlossen werden, sind die
Schnittstellen parallel zu verdrahten (RS-485-Bus).
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein großflächiger Potentialausgleich vorzusehen ist. Zur Ver-
meidung von Potentialausgleichsströmen über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme 61: Intern über
RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen werden. Wenn der Frequenzumrichter das
erste oder das letzte Gerät in der RS-485-Steuerung ist, muss Schalter S801 auf der Steuerkarte auf „ON" gestellt werden.
Nähere Informationen finden Sie im Abschnitt
7.1.13 Einen PC an den Frequenzumrichter anschließen
Um den Frequenzumrichter von einem PC aus zu steuern oder zu programmieren, installieren Sie das PC-basierte Konfigurationstool MCT 10.
Der Laptop kann über ein Standard-USB-Kabel (Host/Gerät) oder über die RS-485-Schnittstelle angeschlossen werden. Siehe hierzu im
handbuch das Kapitel Installieren > Installation sonstiger Verbindungen.
ACHTUNG!
Die USB-Verbindung ist galvanisch von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen getrennt. Die USB-
Verbindung ist an Schutzerde (PE) am Frequenzumrichter angeschlossen. Benutzen Sie nur einen isolierten Laptop als PC-Verbindung
zum USB-Anschluss am Frequenzumrichter.

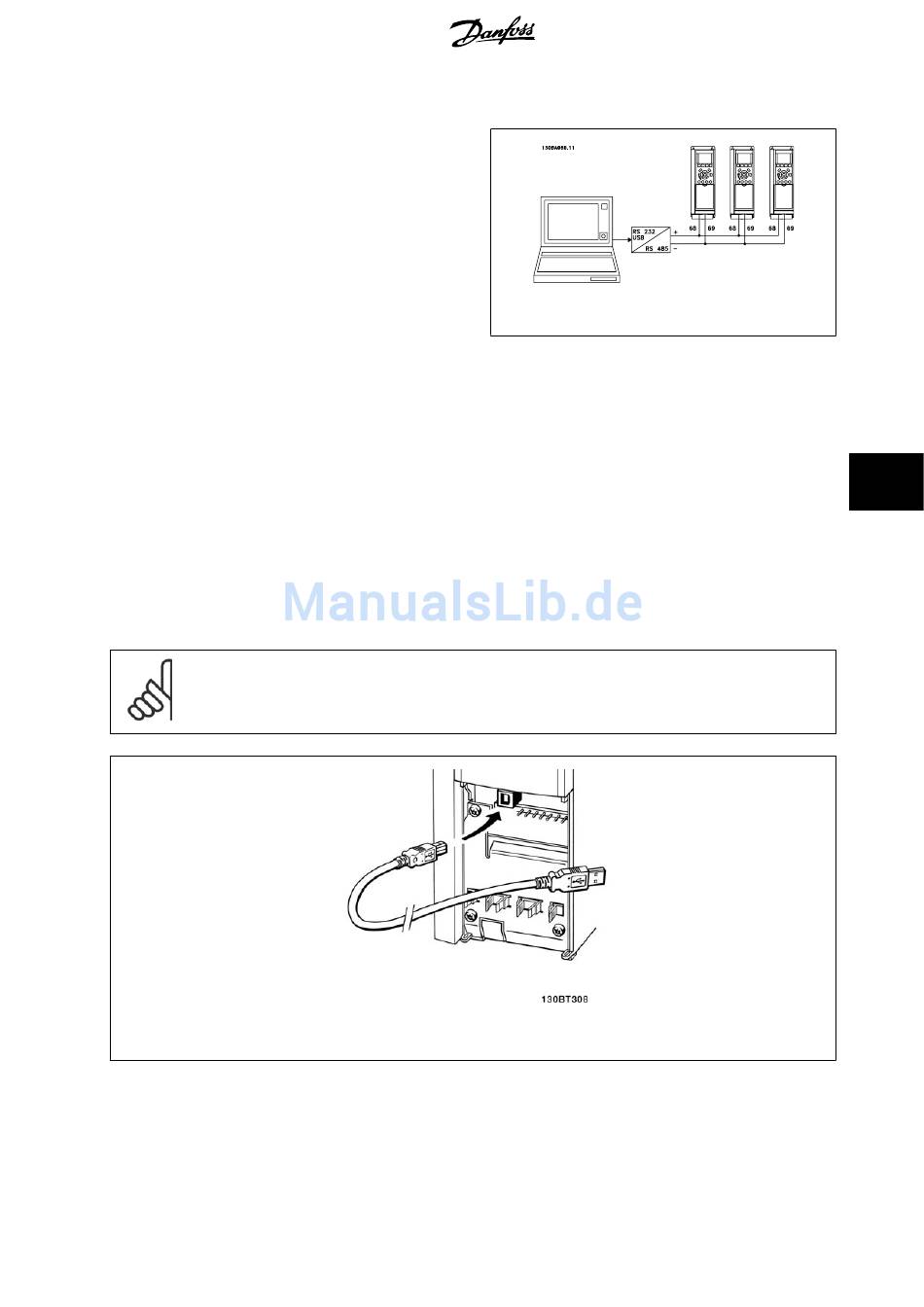

Abbildung 7.10: Informationen zum Anschließen von Steuerkabeln finden Sie im Abschnitt
Schalter S201, S202 und S801
.
®
