Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten
durch ein Widerstandsnetzwerk abgeschlossen werden. Wenn
der Frequenzumrichter das erste oder das letzte Gerät in der
RS-485-Steuerung ist, muss Schalter S801 auf der Steuerkarte
auf „ON" gestellt werden.
Nähere Informationen finden Sie im Abschnitt Schalter S201,
S202 und S801.
5.1.3 Einen PC an den Frequenzumrichter
anschließen
5 5
Um den Frequenzumrichter von einem PC aus zu steuern oder
zu programmieren, installieren Sie das PC-basierte Konfigurati-
onstool MCT 10.
Der Laptop kann über ein Standard-USB-Kabel (Host/Gerät)
oder über die RS-485-Schnittstelle angeschlossen werden.
Siehe hierzu im VLT HVAC Drive Projektierungshandbuch das
Kapitel Installieren > Installation sonstiger Verbindungen.
HINWEIS
Die USB-Verbindung ist galvanisch von der Versor-
gungsspannung (PELV) und anderen Hochspannungs-
klemmen getrennt. Die USB-Verbindung ist an Schutzer-
de (PE) am Frequenzumrichter angeschlossen. Benutzen
Sie nur einen isolierten Laptop als PC-Verbindung zum
USB-Anschluss am Frequenzumrichter.

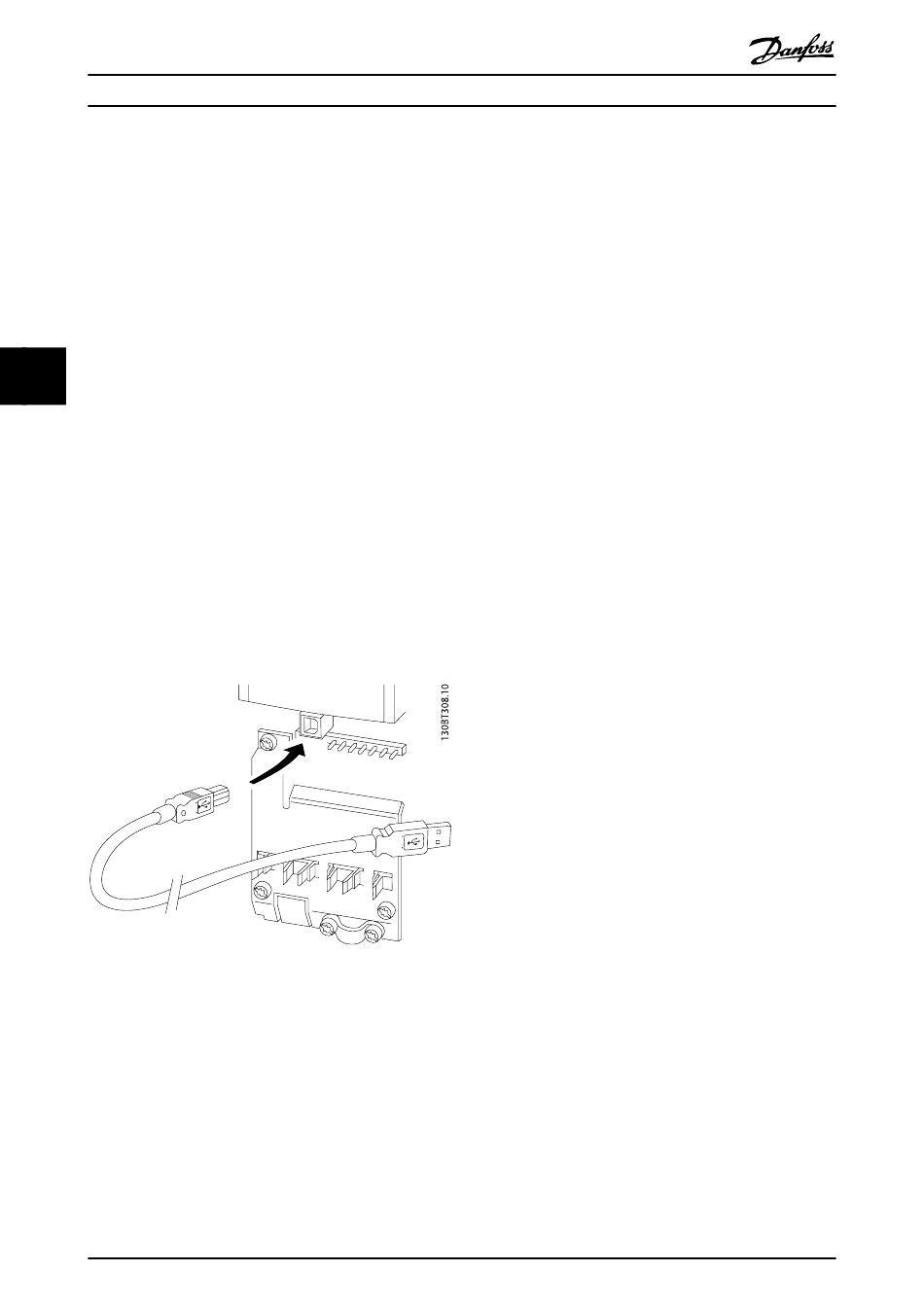

Abbildung 5.3: Informationen zum Anschließen von Steuerkabeln
50
finden Sie im Abschnitt Steuerklemmen.
MG.11.AD.03 - VLT
®
Produkthandbuch für VLT HVAC Drive
5.1.4 PC-Softwaretools
PC-basiertes Konfigurationstool MCT 10
Alle Frequenzumrichter verfügen über eine serielle Kommuni-
kationsschnittstelle. Danfoss bietet ein PC-Tool für den
Datenaustausch zwischen PC und Frequenzumrichter an, das
PC-basierte Konfigurationstool MCT 10. Weitere Informationen
zu diesem Tool finden Sie im Abschnitt zu verfügbarer Litera-
tur.
MCT 10 Software
MCT 10 wurde als anwendungsfreundliches interaktives Tool
zur Konfiguration von Parametern in unseren Frequenzum-
richtern entwickelt. Die Software steht auf der Danfoss
Website http://www.Danfoss.com/BusinessAreas/DrivesSoluti-
ons/Softwaredownload/DDPC+Software+Program.htm zum
Download bereit.
MCT 10 Software ist nützlich für:
•
•
•
•
•
•
•
MCT 10-Software unterstützt Profibus DP-V1 über einen
Anschluss des Typs Master-Klasse 2. Sie gestattet das Lesen
und Schreiben von Parametern in einem Frequenzumrichter
online über das Profibus-Netzwerk. Damit entfällt die Notwen-
digkeit eines gesonderten Datennetzwerks.
®
ist eine eingetragene Marke von Danfoss.
Offline-Planung eines Kommunikationsnetzwerks.
MCT 10 enthält eine vollständige Frequenzumrich-
ter-Datenbank
Online-Inbetriebnahme von Frequenzumrichtern
Speichern der Einstellungen aller Frequenzumrichter
Austausch eines Frequenzumrichters in einem
Netzwerk.
Einfache und genaue Dokumentation der Frequen-
zumrichtereinstellungen nach der Inbetriebnahme.
Erweiterung bestehender Netzwerke
Zukünftig entwickelte Frequenzumrichter werden
unterstützt.
