5.1.5 Einen PC an den Frequenzumrichter anschließen
Um den Frequenzumrichter von einem PC aus zu steuern oder zu programmieren, installieren Sie das PC-basierte Konfigurationstool MCT 10.
Der Laptop kann über ein Standard-USB-Kabel (Host/Gerät) oder über die RS-485-Schnittstelle angeschlossen werden. Siehe hierzu im
handbuch das Kapitel Installieren > Installation sonstiger Verbindungen.
ACHTUNG!
Die USB-Verbindung ist galvanisch von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen getrennt. Die USB-
Verbindung ist an Schutzerde (PE) am Frequenzumrichter angeschlossen. Benutzen Sie nur einen isolierten Laptop als PC-Verbindung
zum USB-Anschluss am Frequenzumrichter.

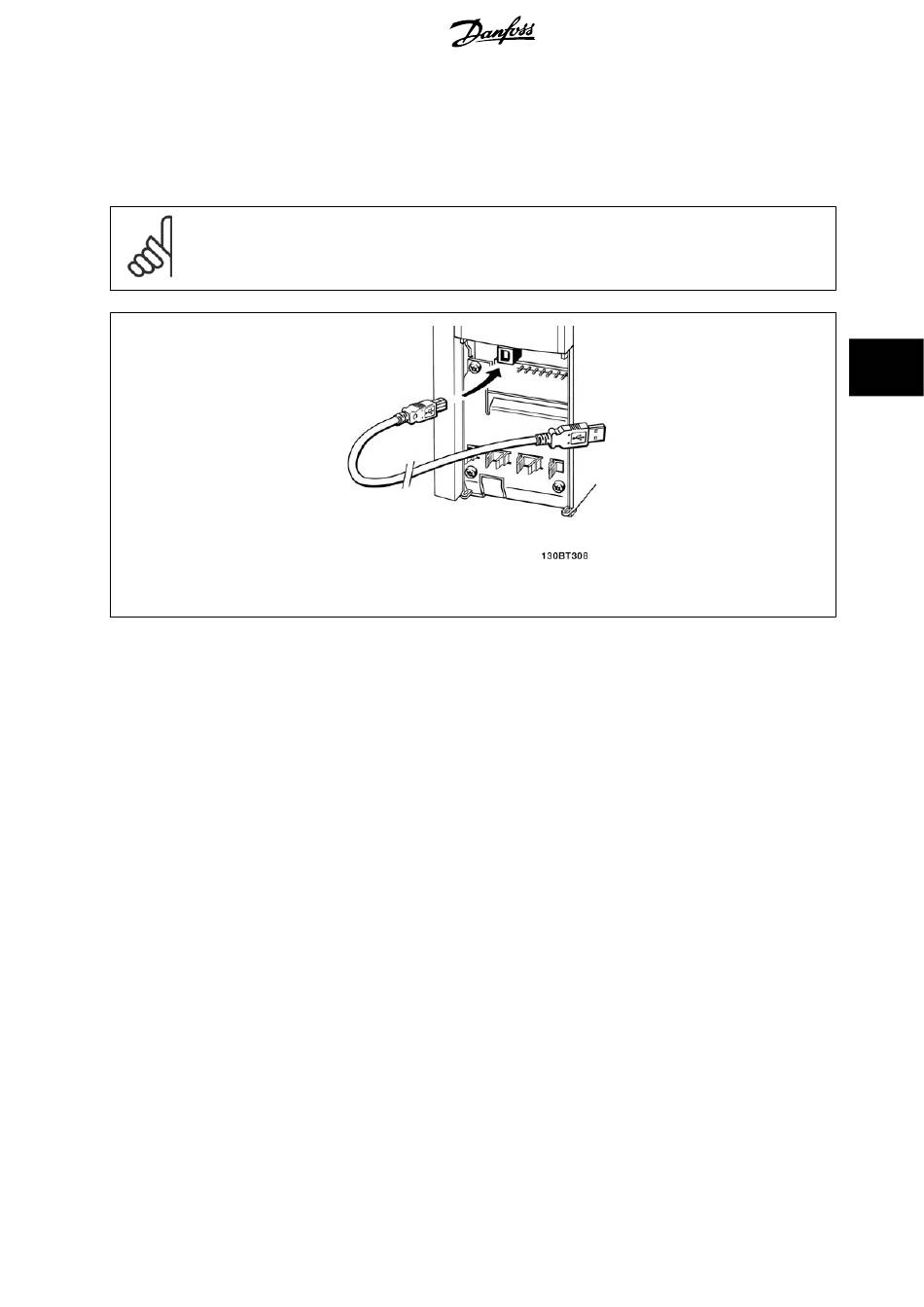

Abbildung 5.7: Informationen zum Anschließen von Steuerkabeln finden Sie im Abschnitt
5.1.6 PC-Software Tools
PC-basiertes Konfigurationstool MCT 10
Alle Frequenzumrichter verfügen über eine serielle Kommunikationsschnittstelle. Danfoss bietet ein PC-Tool für den Datenaustausch zwischen PC und
Frequenzumrichter an, das PC-basierte Konfigurationstool MCT 10. Weitere Informationen zu diesem Tool finden Sie im Abschnitt zu
tur
.
MCT 10 Software
MCT 10 wurde als anwendungsfreundliches interaktives Tool zur Konfiguration von Parametern in unseren Frequenzumrichtern entwickelt. Die Software
steht auf der Danfoss Website
http://www.
load bereit.
xMCT 10 Software ist nützlich für:
•
Offline-Planung eines Kommunikationsnetzwerks. MCT 10 enthält eine vollständige Frequenzumrichter-Datenbank
•
Online-Inbetriebnahme von Frequenzumrichtern
•
Speichern der Einstellungen aller Frequenzumrichter
•
Austausch eines Frequenzumrichters in einem Netzwerk.
•
Einfache und genaue Dokumentation der Frequenzumrichtereinstellungen nach der Inbetriebnahme.
•
Erweiterung bestehender Netzwerke
•
Zukünftig entwickelte Frequenzumrichter werden unterstützt.
MCT 10-Software unterstützt Profibus DP-V1 über einen Anschluss des Typs Master-Klasse 2. Sie gestattet das Lesen und Schreiben von Parametern in
einem Frequenzumrichter online über das Profibus-Netzwerk. Damit entfällt die Notwendigkeit eines gesonderten Datennetzwerks.
