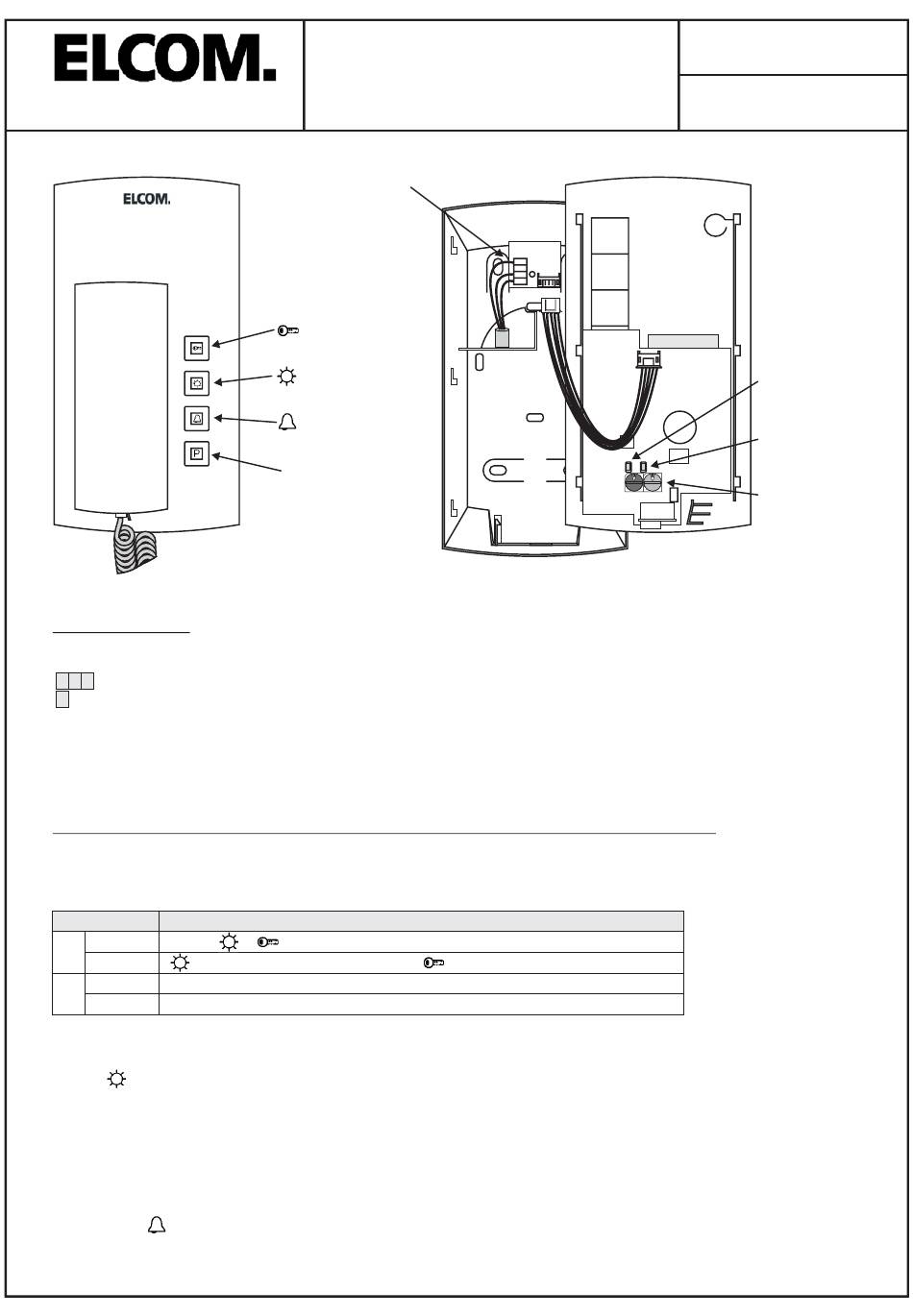

ELCOM i2-BUS BHT-200 Anleitung

i 2 - B U S
Beschreibung:
Anschlussklemmen
i2-BUS Anschluss (Beide 'a' Anschlüsse intern verbunden)
a a b
Anschluss des Etagenruftasters (Gegenpol i2-BUS 'a' oder 'b')
R
Drehcodierschalter zur Adresseinstellung
schwarz: Gruppenadresse 0-F (entsprechend der Einstellung am Tastenexpander BTE-116)
blau: Teilnehmeradresse 0-F (entsprechend des verwendeten Anschlusses 0-F am Tastenexpander)
Es dürfen max. 3 Haustelefone mit der gleichen Adresse installiert werden (Parallelbetrieb) !
Jumper Konfiguration
Jumper
gesteckt Tasten
JP1
gezogen
Taste Internruf zu Adresse F/F
gesteckt Keine Weiterleitung des Etagenrufs (Werkseinstellung)
JP2
gezogen Weiterleitung des Etagenrufs zum parallel adressierten Haustelefon
Ruftonlautstärke einstellen
Drücken Sie bei aufgelegtem Hörer die Taste
Mit der Taste läßt sich die Ruftonlautstärke in 3 Stufen einstellen.
Rufton einstellen
Es stehen 12 harmonische Ruftöne (davon 6 Gongtöne) zur Verfügung, die jeweils verschiedenen Türstationen,
dem Etagenruf oder dem Internruf zugeordnet werden können. Eingestellt wird immer jener Rufton, welcher
zuletzt ausgelöst wurde.
Drücken Sie bei aufgelegtem Hörer die Taste
Mit der Taste läßt sich der gewünschte Rufton auswählen.
i2-BUS Sprechanlage
Zeichnungsnummer:
Anschlussklemmen
Türöffner-Taste
Licht-Taste
Rufabsteller
P-Taste
Funktion
+ Licht- und Türöffnerfunktion (Werkseinstellung)
P und halten diese gedrückt.
P und halten diese gedrückt.

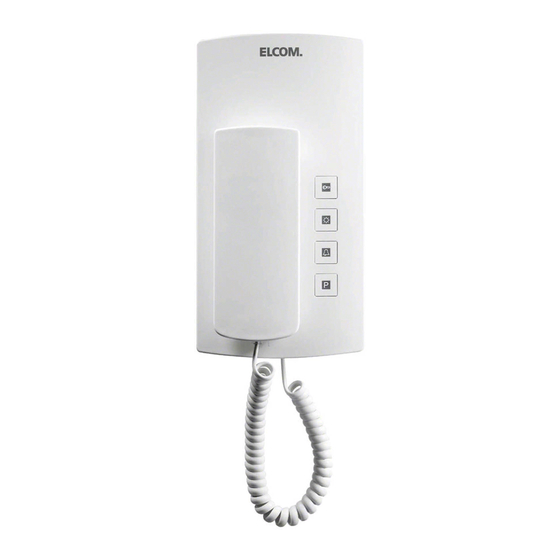

Haustelefon
BHT-200
R
a
a
b
Taste Internruf zu Adresse F/E
AN BHT-200
Ausgabe 05.08.2005
Anleitung
Jumper JP1
Jumper JP2
Drehcodierschalter
