- Seite 1 070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 1 Technische Information Kommunikation und Sicherheit AUDIO- Haustelefon BHT-280 Montageanleitung Version 2.0...
- Seite 2 070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 2 Montageanleitung Notizen...
-
Seite 3: Montagehinweis
070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 3 Montageanleitung Haustelefon BHT-280 Montagehinweis Lösen Sie mit einem Schraubendreher die Verriegelung und schieben Sie den Gehäusedeckel nach oben. Ziehen Sie das Verbindungs- kabel im Gehäuseunterteil ab. Montieren Sie den Gehäuseboden und schliessen Sie die Zuleitung an. -

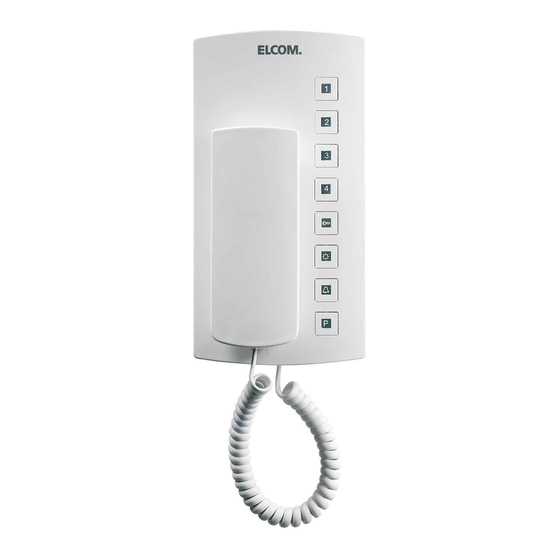

Seite 4: Beschreibung
070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 4 Montageanleitung Haustelefon BHT-280 Beschreibung 1 2 3 4... - Seite 5 14:53 Uhr Seite 5 Montageanleitung Haustelefon BHT-280 1. Anschlussklemmen ELCOM i2-BUS Anschluss (Beide “a” Anschlüsse sind intern verbunden) a a b Anschluss für Etagenruftaster (Gegenpol Klemme a oder b) Potentialfreier Schaltkontakt 24V/1A (Funktion siehe Programmierung) 2. Drehcodierschalter zur Adresseinstellung schwarz:...
-
Seite 6: Funktionstasten
070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 6 Montageanleitung Haustelefon BHT-280 Funktionstasten Das BHT-280 besitzt 4 Funktionstasten, welche mit folgenden Funktionen belegt werden können: Manuelles Einschalten Conciergeruf Internruf Türruf-Portamat (Automatisches Türöffnen nach dem Türruf) Etagenruf-Portamat Schaltfunktionen des potentialfreien Kontakts Parallelruf Steuerung eines Bus-Schaltrelais (BSR-130) Türöffner Direktsteuerung... -
Seite 7: Funktionstasten Einrichten
070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 7 Montageanleitung Haustelefon BHT-280 Funktionstasten einrichten 1. Programmiermodus einleiten Schalter 4 auf Stellung ON schalten 1 2 3 4 P-Taste 3 Sekunden lang drücken - P-Taste blinkt Die Funktionstasten 1-4 blinken 2. Funktionstaste auswählen -Taste leuchtet Gewünschte Funktionstaste betätigen. -
Seite 8: Funktionsübersicht
Mit dieser Funktion läßt sich eine Türstation ohne vorherigen Ruf einschalten. Als Parameter wird die Adresse der Türstation eingestellt. Adresse der Türstation Hinweis: Manuelles Einschalten einer Türstation ist nur möglich, wenn das BHT-280, nach Beendigung des Programmiervorgangs, erneut von der entsprechenden Türstation gerufen wurde. - Seite 9 26.09.2007 14:53 Uhr Seite 9 Montageanleitung Haustelefon BHT-280 Internruf zu Teilnehmer mit der Gruppenadresse “F” (Conciergeruf) (Programmierung siehe Seite 7) Die Funktion ermöglicht einen Internruf zu Teilnehmern mit der Gruppenadresse “F”. (schwarzer Drehschalter) Die Teilnehmeradresse des gewünschten Haustelefons (blauer Drehschalter) wird als Parameter eingestellt.
- Seite 10 (Programmierung siehe Seite 7) Hierdurch werden Rufe, die an ein anderes Haustelefon gerichtet sind, ebenfalls signalisiert. Die Gruppenadresse (schwarzer Drehschalter) des anderen Haustelefons muss mit dem BHT-280 identisch eingestellt sein. Die Teilnehmeradresse des anderen Haustelefons (blauer Drehschalter) wird über den Parameter eingestellt.
- Seite 11 Als Parameter wird die Adresse der Türstation festgelegt. Adresse der Türstation Hinweis: Die Direktsteuerung des Türöffner ist nur möglich, wenn das BHT-280, nach Beendigung des Programmiervorgangs, erneut von der entsprechenden Türstation gerufen wurde. 10. Rufweiterleitung (Programmierung siehe Seite 7) Mit der Rufweiterleitung werden Tür- Intern und Etagenrufe an ein anderes Haustelefon mit identischer Gruppenadresse (schwarzer Drehschalter) weitergeleitet.
-
Seite 12: Individuelle Bedienungsanleitung Erstellen
26.09.2007 14:53 Uhr Seite 12 Montageanleitung Haustelefon BHT-280 Individuelle Bedienungsanleitung erstellen Um dem Benutzer eine optimale Bedienung seines Haustelefons zu ermöglichen, sollten Sie mit Hilfe der beigefügten Unterlagen eine Ihrer Programmierung entsprechende Bedienungsanleitung erstellen. Auf den beigefügten Etiketten befinden sich die Beschreibungen der einzelnen Funktionen. - Seite 13 070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 13 Montageanleitung Notizen...
-
Seite 14: Installationsplan (Beispiel)
070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 14 Montageanleitung Haustelefon BHT-280 Installationsplan (Beispiel) Achtung: Videostrangabschluss im letzten Haustelefon BHT-280 2.Haustelefon Zeichnungsnummer: BHT-280 1.Haustelefon BLA-100 Lichtautomat (optional) 230V~ Strang- BSV-100 versorgung 230V~ Netz- TR-810 transformator 12V~ 230V~ Türlaut- TÖ TÖ ELA-100 sprecher Türöffner 12V~... - Seite 15 070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 15 Montageanleitung Notizen...
- Seite 16 070828_BHT-280_MontAnl.neu 26.09.2007 14:53 Uhr Seite 16 ELCOM GmbH & Co. KG Zentrale: Niederlassung Bitterfeld Talheimer Str. 32 Gewerbegebiet Vordere Aue D-74223 Flein D-06749 Friedersdorf Fon: +49 (0)71 31 / 588-0 Fon: +49 (0)34 93 / 50 53-0 Fax: +49 (0)71 31 / 588-200 Fax: +49 (0)34 93 / 55 282 www.elcom.de...
