Strangversorgung

BSV-500

OK / Err

28VDC

(gn) (rt)

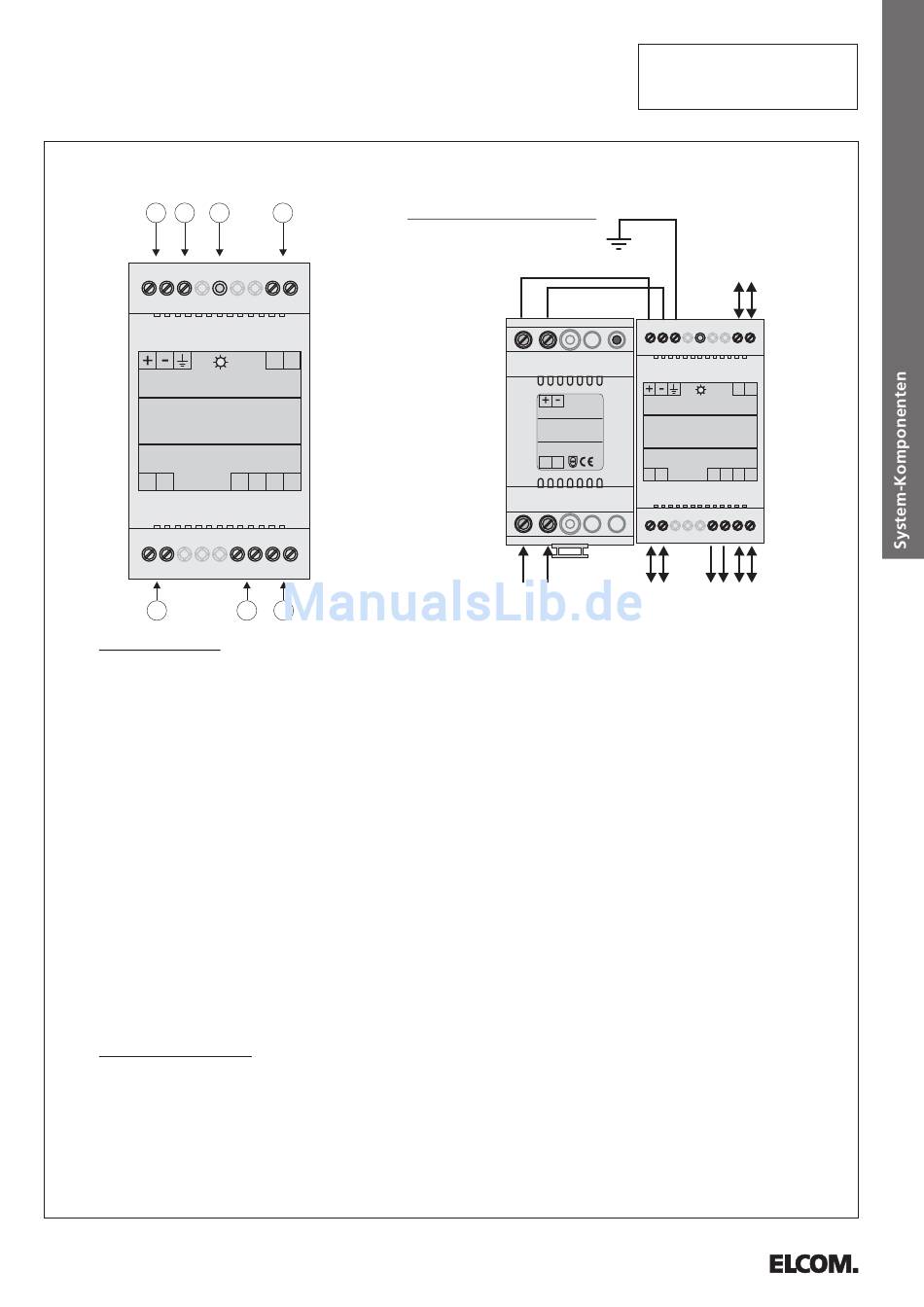

ELCOM. BSV-500

i2-BUS Strang-Versorgung / Line-Supply

Artikel-Nr. 170.415.0

i2-BUS

Video

X X

Beschreibung:

Die 2Draht-Strang-Versorgung BSV-500 dient zur Speisung der 2Draht-Video-Busleitung (X/X) sowie der

Audio-Busleitung (a/b). Darüber hinaus stellt das BSV-500 eine Zusatzspeisung (S/S) für i2-Bus Geräte bereit.

Die Spannungsversorgung erfolgt durch das Netzgerät NGV-500 mit 28VDC.

Das BSV-500 ist mit einem automatisch rückstellenden Überlast- und Überhitzungsschutz ausgestattet.

Die Kontrollanzeige zeigt den aktuellen Zustand (Betrieb / Überlast) an.

Anschlussklemmen (+/-)

Anschlussklemme (PE)

Zur Ableitung von Störungen Anschlussklemme mit Erdpotential beschalten.

Anschlussklemmen (X/X)

Über die beiden Klemmen (X/X) wird die Strang-Versorgung in die 2Draht-Video-Busleitung eingeschleift.

In der Regel erfolgt links der Anschluss der Türstationen und rechts der Anschluss der Hausstationen.

Anschlussklemmen (S/S)

Anschlussklemmen (a/b)

Über die Klemmen (a/b) können i2-Bus Audio-Komponenten angeschlossen werden.

LED-Kontrollanzeige

Grün: Normalbetrieb
