Emotron VFX 2.0 Betriebsanleitung Seite 103

Durchfluss/Druck
Einschwingdrehzahl
vermindert Überschwingen
(NG_50-PC-17_1)

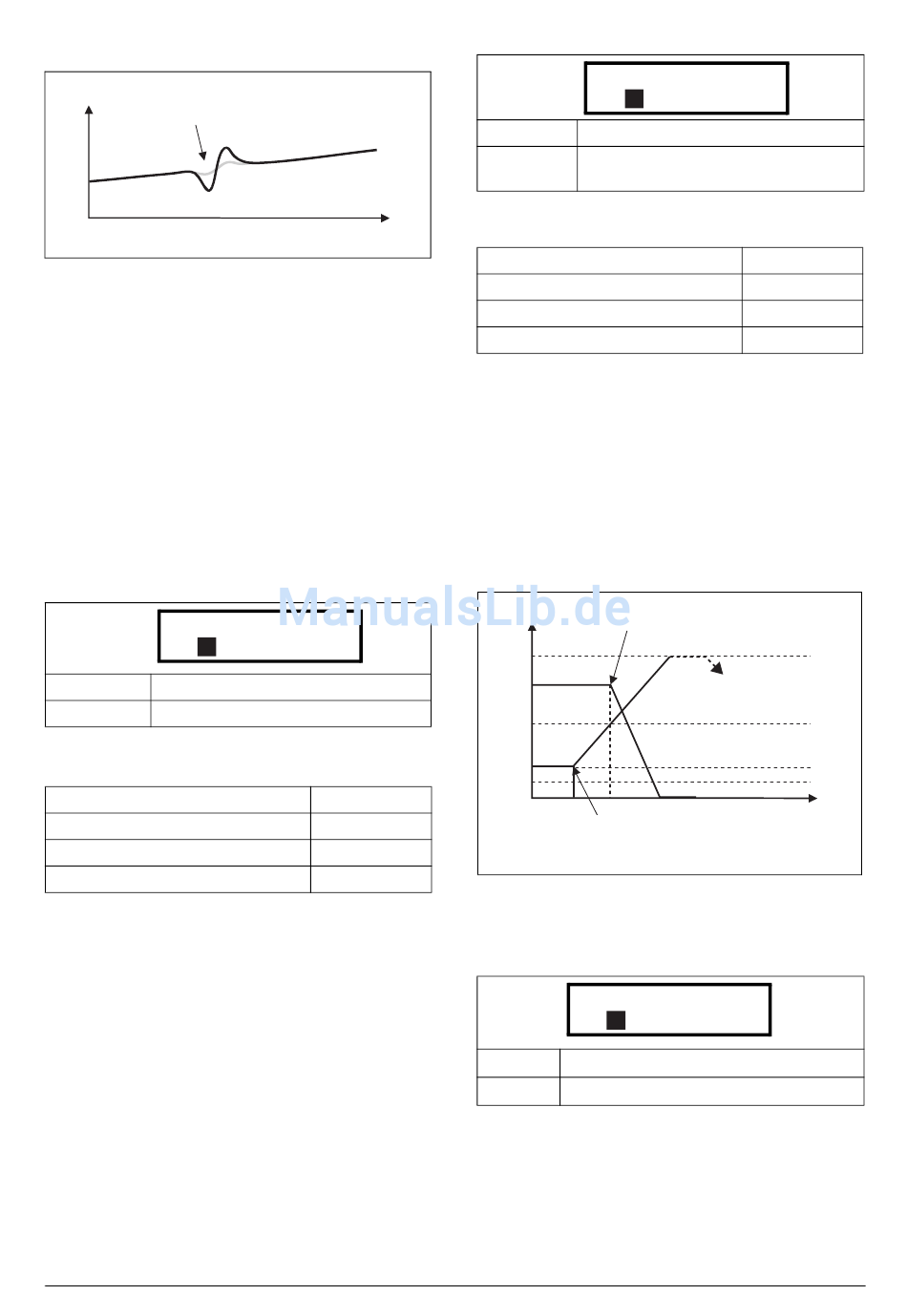

Abb. 80 Wirkung der Einschwingdrehzahl
Ausschwingzeit [39F]
Die Ausschwingzeit verschafft dem Prozess eine Beruhi-
gungsphase nach dem Abschalten einer Pumpe, bevor die
Pumpensteuerung fortgesetzt wird. Falls eine Zusatzpumpe
direkt online (D.O.L) oder über Y/
nen Durchfluss und Druck je nach der Start/Stopp-Methode
noch schwanken. Dadurch könnte es zu unnötigen Starts
und Stopps von Zusatzpumpen kommen.
Während des Ausschwingens gilt:
• Der PID-Regler ist aus.
• Die Drehzahl wird nach dem Abschalten einer Pumpe
auf einem festen Niveau gehalten.
39F Ausschw.Zeit
A
Stp
Voreinstellung: 0 s
Bereich: 0-999 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Ausschwingdrehzahl [39G]
Die Ausschwingdrehzahl wird zur Minimierung des Über-
schwingens von Druck- oder Durchfluss beim Abschalten
einer Zusatzpumpe eingesetzt. Die Einstellungen hängen
von den Eigenschaften des Master-Antriebs und der Zusatz-
antriebe ab.
Allgemein gilt:
• Bei „langsamer" Start-/Stoppdynamik der Zusatzpumpe
sollte eine größere Ausschwingdrehzahl genutzt werden.
• Bei „schneller" Start-/Stoppdynamik der Zusatzpumpe
sollte eine geringere Ausschwingdrehzahl genutzt wer-
den..
Emotron AB 01-3695-02r3
Zeit
Δ
gestoppt wurde, kön-
0s
43175
169/79
Long, 1=1 s
EInt
39G Ausschw.Dzl
A
Stp
Voreinstellung: 60%
0-100% der gesamten Minimal- bis Maximal-
Bereich:
drehzahl.
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Beispiel:
Maximaldrehzahl = 1500 U/min
Minimaldrehzahl = 200 U/min
Ausschw.Dzl = 60%
Falls weniger Zusatzpumpen gebraucht werden, wird die
Drehzahl abgeregelt auf das Minimum + (60% x (1500 U/
min - 200 U/min)) = 200 U/min + 780 U/min = 980 U/
min. Bei Erreichen dieser Drehzahl wird die Zusatzpumpe
mit der höchsten Laufzeit gestoppt.
Drehzahl
Tatsächliche Pumpenabschaltung
Max
Einschw
Aktuell
Min
Abschaltvorgang beginnt
Abb. 81 Ausschwingdrehzahl
Laufzeiten 1-6 [39H] bis [39M]
39H Run Zeit 1
A
Stp
Einheit: h:m (Stunden:Minuten)
Bereich: 0h:0m–65535h:59m.
Funktionsbeschreibung
60%
43176
169/80
Long, 1=1%
EInt
Master-Pumpe
Zusatzpumpe
Durchfluss/Druck
(NG_50-PC-16_1)
h:m
