Es sind folgende Einstellungen erforderlich:
• Maximale Anzahl der Neustarts eingeben; in Menü
[251] 3 eingeben.
• Motor I2t zum automatischen Neustart aktivieren; in
Menü [25A] 300 s eingeben.
• Relais 1 in Menü [551] auf Autorst Fehl setzen; das
Relais schaltet, wenn die maximale Anzahl der Neustarts
erreicht ist, und der FU im Fehlerzustand verbleibt.
7.1.5 Sollwert-Priorität
Das aktive Signal des Frequenzsollwerts kann durch Pro-
grammierung von verschiedenen Quellen und Funktionen
kommen. Die folgende Tabelle zeigt, welche Sollwertquellen
Priorität vor anderen haben.
Tabelle 17 Sollwert-Vorrang
Jog-
Fester Soll-
Motorpoti
Modus
wert
Ein/
Ein/Aus
Ein/Aus
Aus
Ein
Ein/Aus
Ein/Aus
Aus
Ein
Ein/Aus
Aus
Aus
Ein

7.1.6 Feste Sollwerte

Der FU kann über Digitaleingänge feste Drehzahl wählen.
Diese Funktion kann für Situationen eingesetzt werden, in
denen die erforderliche Motordrehzahl, gemäß den erforder-
lichen Prozessbedingungen, einem festen Wert entsprechen
muss. Bis zu 7 feste Sollwerte können für jeden Parameter-
satz gesetzt werden, die über alle digitalen Eingänge ange-
wählt werden können, die auf Fest Strg1, Fest Strg2 oder
Fest Strg3 gesetzt sind . Die Anzahl der verfügbaren festen
Sollwerte wird durch die Anzahl der verwendeten Digi-
taleingänge, die auf Fest Strg gesetzt sind, vorgegeben; ein
Eingang bietet 2 Drehzahlen, zwei Eingänge bieten 4 Dreh-
zahlen und drei Eingänge 8 Drehzahlen.
Beispiel
Der Einsatz von vier festen Drehzahlen, 50 / 100 / 300 /
800 U/min, macht folgende Einstellungen erforderlich:
• DigIn 5 als ersten gewählten Eingang setzen; [525] auf
Fest Strg1 setzen.
• DigIn 6 als zweiten gewählten Eingang setzen; [526] auf
Fest Strg2 setzen.
• In Menü [341] Min. Drehzahl auf 50 U/min setzen.
• In Menü [362] Festfreq 1 auf 100 U/min setzen.
• In Menü [363] Festfreq 2 auf 300 U/min setzen.
• In Menü [364] Festfreq 3 auf 800 U/min setzen.
Emotron AB 01-3695-02r3
Sollwertsignal
Optionskarten
Jog-Sollwert
Fester Sollwert
Motorpotentiometer
Wenn der FU angeschaltet und ein RUN-Befehl gegeben
wird, betragen die Drehzahlen:
• 50 U/min, wenn DigIn 5 und DigIn 6 "Low" sind.
• 100 U/min, wenn DigIn 5 "High" ist und DigIn 6
"Low".
• 300 U/min, wenn DigIn 5 "Low" ist und DigIn 6
"High".
• 800 U/min, wenn DigIn 5 und DigIn 6 "High" sind.
7.2
Funktionen der Steuerung
über Klemmleiste
Run-/Stopp-/Freigabe-/Reset-Funktion
Als Voreinstellung sind alle Run-/Stopp-/Reset-Befehle für
Steuerung über die Eingänge der Klemmleiste (Klemme 1-
22) auf der Steuerplatine programmiert. Mit der Funktion
Run/Stp Sgnl [215] und Reset Sgnl [216] kann dies über die
Tastatur oder serielle Schnittstelle gewählt werden.
HINWEIS: Die Beispiele in diesem Abschnitt beschreiben
nicht alle Möglichkeiten. Nur die gängigsten Kombinati-
onen werden aufgezeigt. Ausgangspunkt ist immer die
Voreinstellung (ab Werk) des Frequenzumrichters.
Voreinstellungen der Run-/Stopp-/
Freigabe-/Reset-Funktionen
Die Voreinstellungen werden in Abb. 34 gezeigt. In diesem
Beispiel wird der Frequenzumrichter mit DigIn 1 gestartet
und gestoppt und nach dem Alarm wird mit DigIn 4 eine
Rückstellung (Reset) vorgenommen.
RunR
Reset, Zurücksetzen
+ 24 V

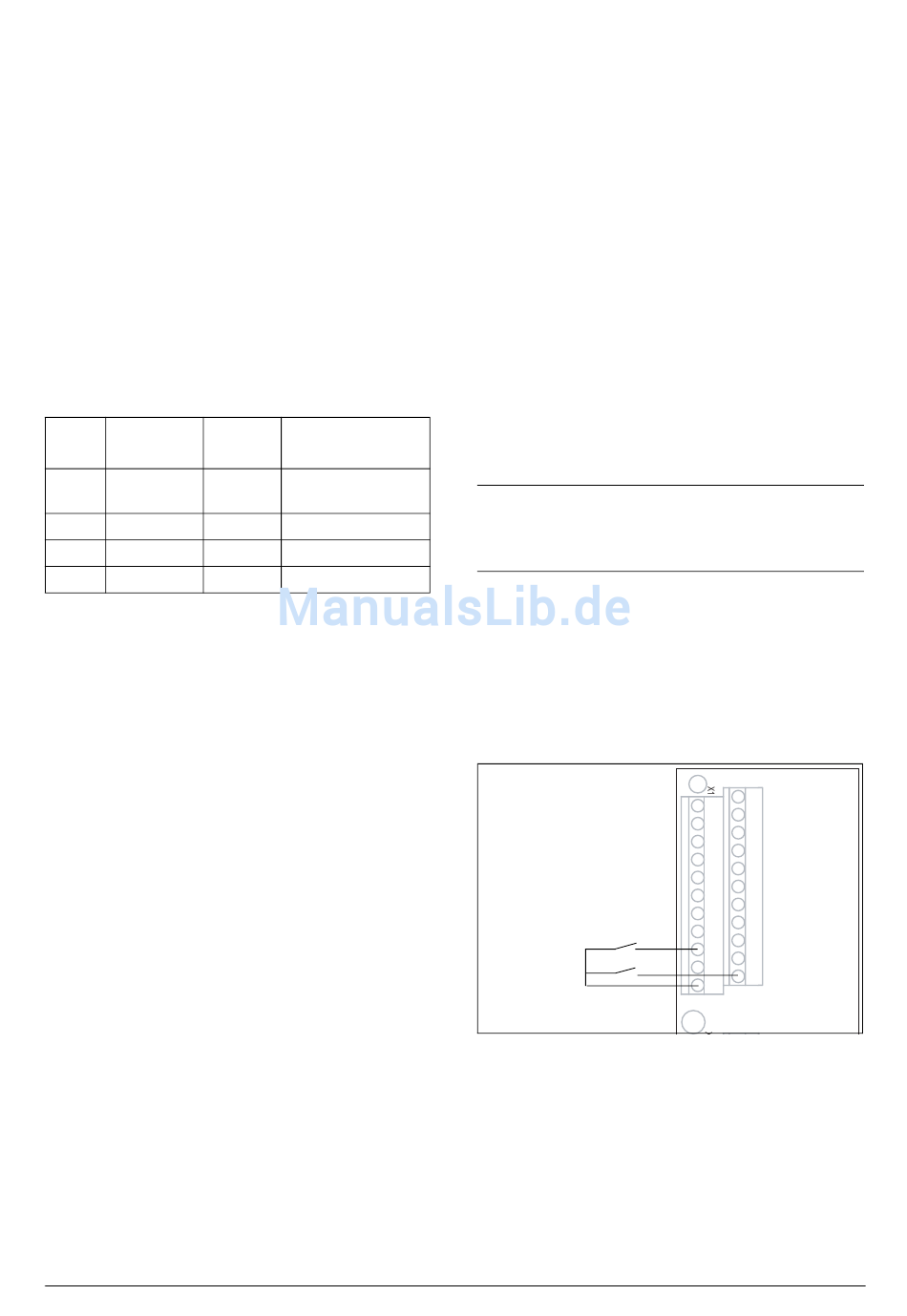

Abb. 34 Voreinstellung Run-/Reset-Befehle
Die Eingänge sind voreingestellt für die Niveausteuerung.
Die Drehrichtung wird von den Einstellungen der digitalen
Eingänge bestimmt.
12
1
13
2
14
3
15
4
16
5
17
6
18
7
19
8
20
9
21
10
22
11
Haupteigenschaften
35
