Zulässig

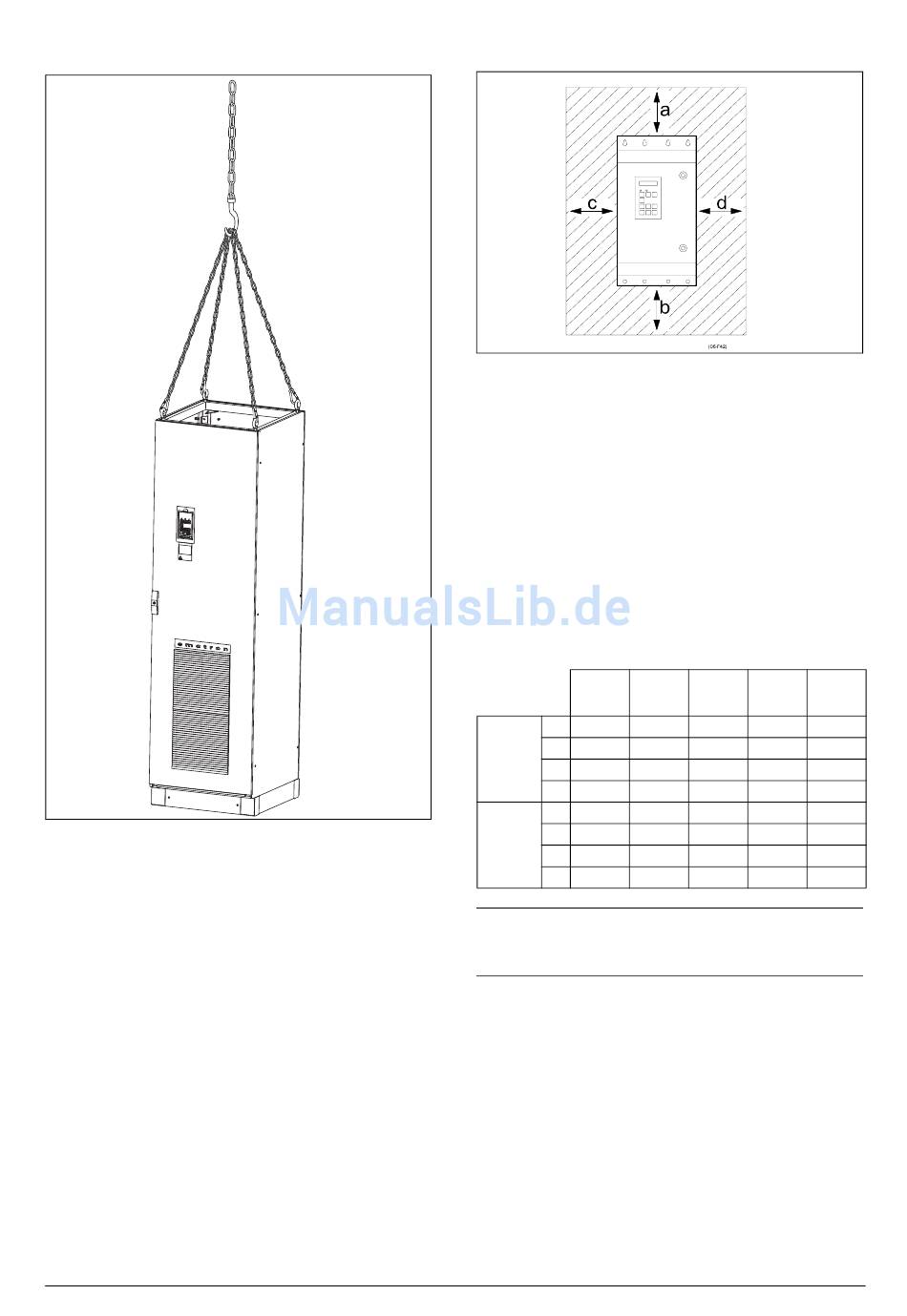

Abb. 5 Anheben von FU Modell -300 bis -1500
2.2

Frei stehende Anlagen

Der FU muss senkrecht auf einer ebenen Fläche montiert
werden. Mit der Bohrschablone (mit dem FU geliefert) kön-
nen Sie die Befestigungspunkte anreißen.
8 Montage
Abb. 6 Montage der Frequenzumrichtermodelle 003 bis 250
2.2.1 Kühlung
Abb. 6 zeigt die erforderlichen Mindestabstände rund um
Frequenzumrichter der Baugrößen 003 bis 250, um eine
ausreichende Kühlung zu gewährleisten. Da die Lüfter die
Luft von unten nach oben durch die Kühlkörper blasen, ist
es ratsam, keinen Lufteinlass unmittelbar über einem Luft-
auslass anzubringen.
Zwischen zwei Frequenzumrichtern oder einem Umrichter
und einer nicht wärmeableitenden Wand sind die folgenden
Mindestabstände einzuhalten:
Tabelle 4 Montage und Kühlung
003- 013-
010 037
a 200 200
b 200 200
VFX-VFX
(mm)
c 30
d 30
a 100 100
VFX-
b 100 100
Wand
c 30
(mm)
d 30
HINWEIS: Falls Sie ein Modell 300 bis 1500 zwischen
zwei Wänden platzieren, muss auf jeder Seite ein Min-
destabstand von 200 eingehalten werden.
046- 090- 300-
073 250 1500
200 200 100
200 200
0 30 0
0 30 0
100 100 100
100 100
0 30 0
0 30 0
Emotron AB 01-3695-02r3
