7.4 Die Arbeit mit dem Spei-
cher der Bedieneinheit
Es können Daten vom FU in den Speicher der Bedienein-
heit kopiert werden und umgekehrt. Um sämtliche Daten
vom FU zur Bedieneinheit zu kopieren, wählen Sie Menü
[244] Kopie zu BE.
Um Daten von der Bedieneinheit zum FU zu kopieren,
Menü [245] Lade von BE, öffnen und die zu kopierenden
Daten auswählen.
Der Speicher in der Bedieneinheit ist besonders in Anwen-
dungen mit FUs nützlich, die über keine Bedieneinheit ver-
fügen und in Anwendungen, in denen mehrere
Frequenzumformer mit dem gleichen Setup eingesetzt wer-
den. Er kann aber auch für die kurzzeitige Speicherung von
Einstellungen verwendet werden. Verwenden Sie die Bedie-
neinheit, um die Einstellungen eines FU zu speichern
(upload) und verwenden Sie dann diese Bedieneinheit, um
die Daten auf einen anderen FU zu übertragen (download).
FU

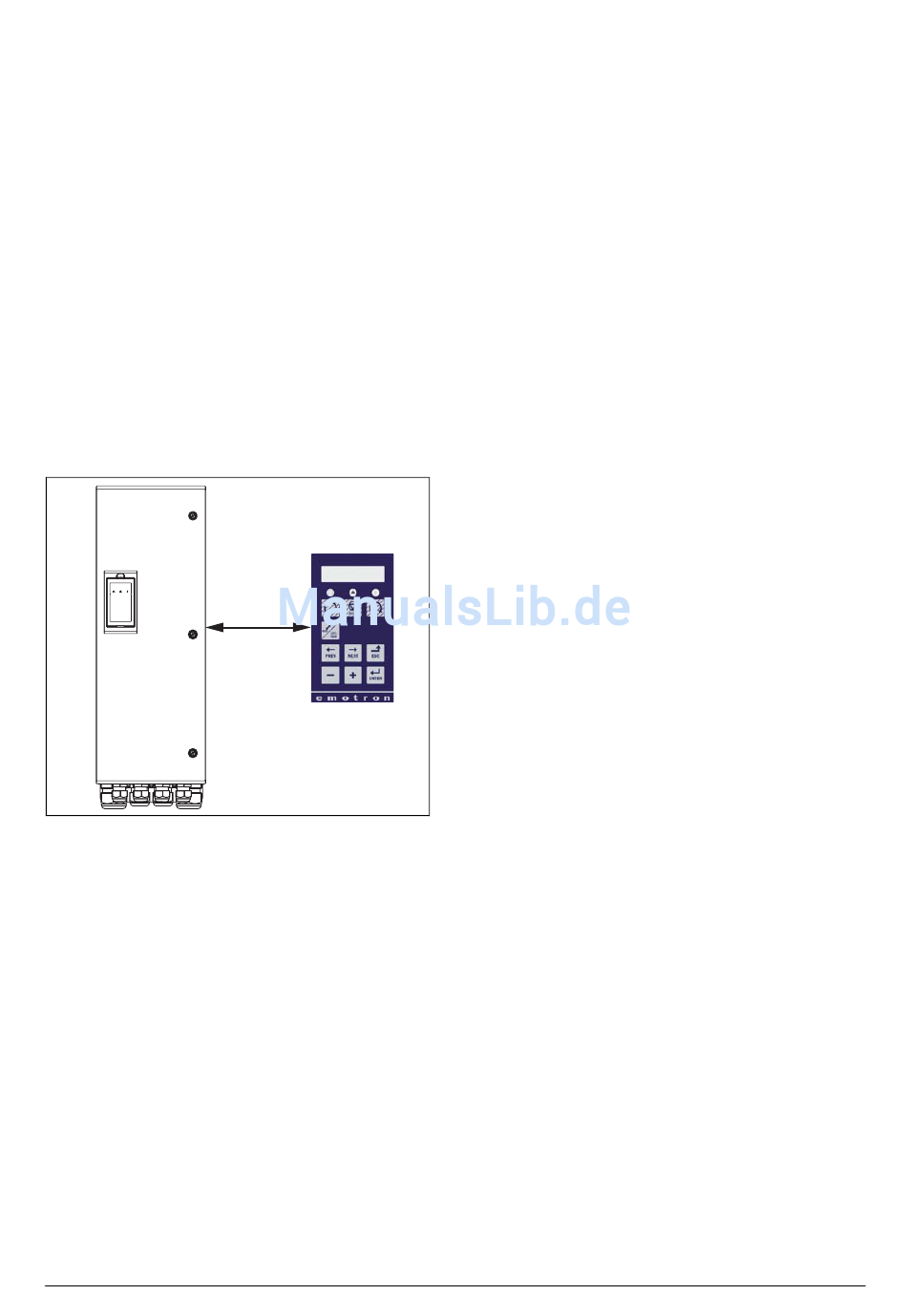

Abb. 39 Parameter zwischen FU und Bedieneinheit kopieren
und laden
38 Haupteigenschaften
7.5

7.5.1 Belastungssensor [410]

Diese Funktionen ermöglichen dem FU, als Belastungssen-
sor eingesetzt zu werden. Belastungssensoren werden einge-
setzt für den Schutz von Prozessen und Maschinen gegen
mechanische Über- oder Unterlast, wie das Blockieren von
Förderbändern oder -schrauben, Keilriemenriss bei Ventila-
toren oder Trockenlauf von Pumpen. Die Last wird im FU
über die Motorwellenleistung berechnet. Es gibt einen
Überlastalarm (Max Alarm und Max Voralarm) und einen
Unterlastalarm (Min Alarm und Min Voralarm).
Der Basisbelastungssensor arbeitet über den gesamten Dreh-
zahlbereich mit festen Werten für (Vor-) Alarme bei Über-
und Unterbelastung. Diese Funktion kann bei Anwendun-
gen mit konstanter Last angewendet werden, in denen das
Drehmoment nicht von der Drehzahl abhängig ist, z. B.
Förderbänder, Verdrängerpumpen, Schraubenpumpen, usw.
Bedieneinheit
Für Anwendungen, bei denen das Drehmoment drehzahlab-
hängig ist, wird der Typ adaptive Schutz bevorzugt. Durch
das Messen der tatsächlichen Prozess-Lastkurve, über den
gesamten Drehzahlbereich von mimimaler bis maximaler
Drehzahl, kann ein sorgfältiger Schutz bei allen Drehzahlen
eingerichtet werden.
Der Max- und Min-Alarm kann auch für Fehleralarm einge-
richtet werden. Die Vor-Alarme wirken als Warnhinweise.
Alle Alarme können mithilfe der Digital- oder Relaisausgän-
ge ausgegeben werden.
Eine Autoset-Funktion bestimmt während des Betriebs
automatisch die 4 Alarmgrenzwerte: Maximumalarm, Maxi-
mum Vor-Alarm, Minimumalarm und Minimum Vor-
Alarm.
Abb. 40 zeigt ein Beispiel für die Belastungssensorfunktio-
nen bei Anwendungen mit konstantem Drehmoment.
