Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format

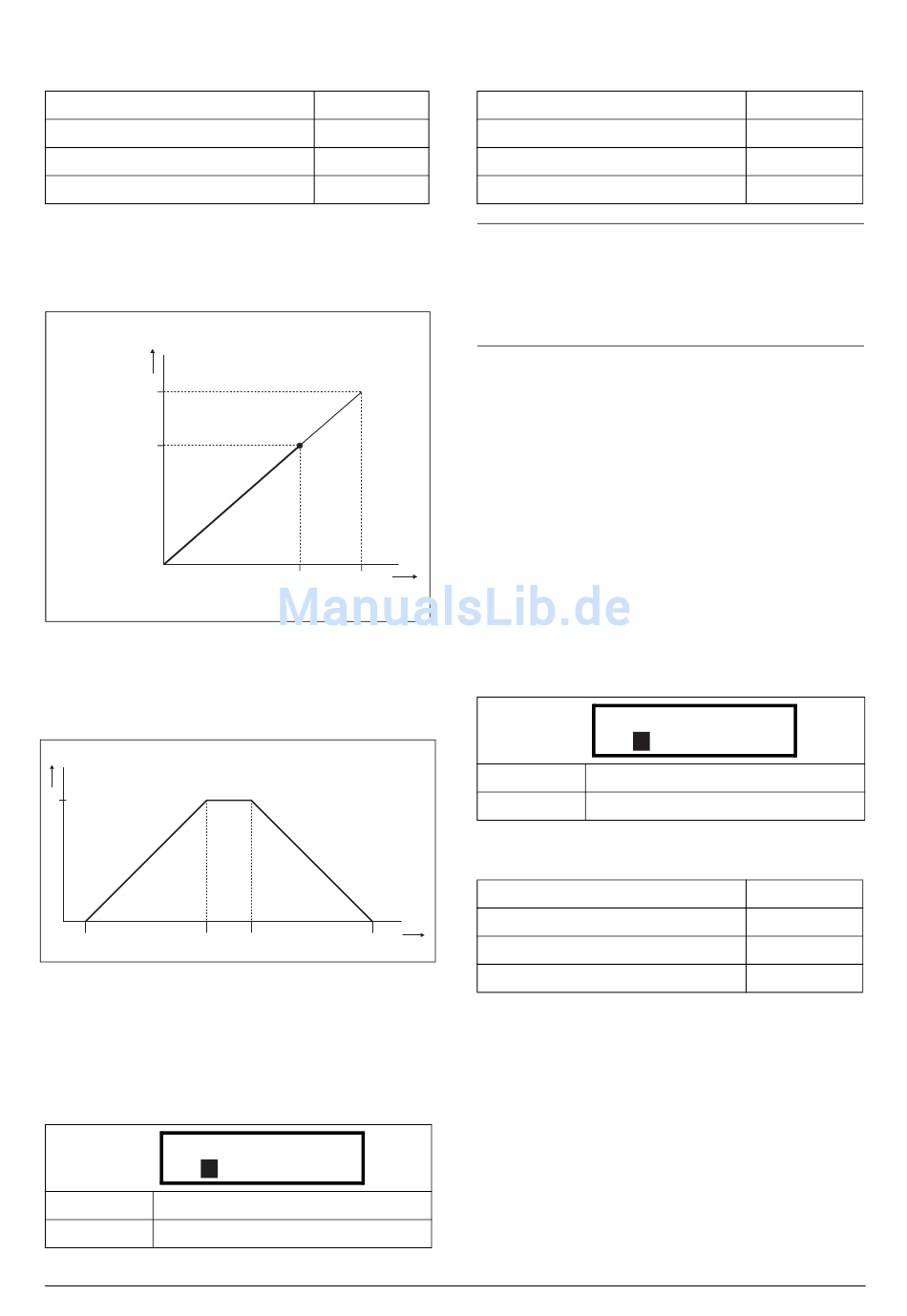

Abb. 59 zeigt die Beziehung zwischen Nenndrehzahl des
Motor, Maximaldrehzahl und Beschleunigungszeit. Entspre-
chendes gilt für die Verzögerungszeit.
rpm
Nenndreh-
100% F
zahl
nom
80% F
nom
Maximal-
drehzahl
(06-F12)
Abb. 59 Beschleunigungszeit und Maximaldrehzahl
Abb. 60 verdeutlicht die Beschleunigungs- und Verzöge-
rungszeiten im Verhältnis zur Motornenndrehzahl.
rpm
Nenn- drehzahl
Beschleunigungszeit
[331]
(NG_06-F11)
Abb. 60 Beschleunigungs- und Verzögerungszeiten
Verzögerungszeit [332]
Die Verzögerungszeit ist definiert als die Zeitspanne, die der
Motor zur Abbremsung von der Nenndrehzahl auf 0 U/min
braucht.
332 Verz Zeit
A
Stp
Voreinstellung: 10,0 s
Bereich: 0-3600 s
Emotron AB 01-3695-02r3
43101
169/5
Long, 1=0,01 s
EInt
8s 10s t
Verzögerungszeit
[332]
10,0 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
HINWEIS: Ist die Verzögerungszeit zu kurz und kann die
generatorisch erzeugte Energie nicht in einem Bremswi-
derstand verbraucht werden, wird der Motor gemäß des
Überspannungsgrenzwerts verzögert. Die echte Verzöge-
rungszeit kann dann länger als der hier eingestellte
Wert sein.
Beschleunigungszeit für Motorpotentio-
meter [333]
Die Drehzahl kann im FU mit der Motorpotentiometer-
funktion gesteuert werden. Die Funktion steuert die Dreh-
zahl mit getrennten „schneller"- und „langsamer"-
Kommandos, entweder über Klemmensignale oder mit den
+ und – Tasten der Tastatur. Die Motorpotentiometerfunk-
tion hat getrennte Rampen, die für das Bes Motorpot[333]
und Vz Motorpot [334] gesetzt werden können.
Ist die Motorpotiometerfunktion gewählt, wird hier die
Beschleunigungszeit für den „Schneller"-Befehl eingegeben.
Die Beschleunigungszeit ist definiert als die Zeitspanne, die
der Motor zur Bescheunigung von 0 U/min bis zur Nenn-
drehzahl braucht.
333 Bes MotorPot
A
Stp
Voreinstellung: 16,0 s
Bereich: 0,50-3600 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Funktionsbeschreibung
43102
169/6
Long, 1=0,01 s
EInt
16,0s
43103
169/7
Long, 1=0,01 s
EInt
